電阻是什麼? 雷射修整



關於修整製程的必要性

厚膜晶片電阻係以網版印刷形成各層。由於一次在鋁基板上形成數百個以上的電阻體,但印刷狀態多少存在著差異,也就是說電阻值產生偏差。
即使將電阻值有偏差的部分製成晶片,也只能取得部分的目標電阻值。
因此,實施調整電阻值的製程「雷射修整」。

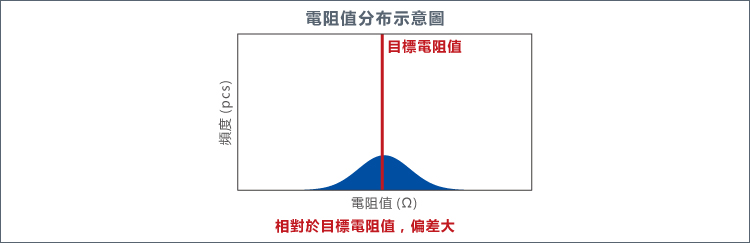

每一顆晶片都有電阻值,大量收集後,形成了以下的偏差分布圖。

相對於目標電阻值,偏差大

所謂雷射修整

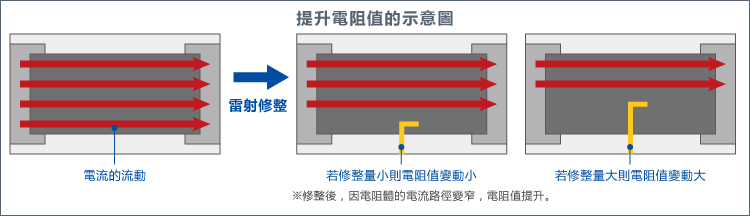

雷射修整是一邊測試每一個元件、一邊以雷射切割電阻體,以達到目標的電阻值之同時,並降低誤差的製程。事先以低於目標電阻值的設定印刷電阻體,藉由修整使電流路徑變窄、電阻值上升。
在達到目標電阻值時即停止修整,以此方式來減少晶片間的落差。

電流的流動

※横軸方向越寬、電阻值偏差越大。
