IPD(智慧功率元件)
ROHM的IPD(智慧功率元件)系列是在一顆晶片中內建了低導通電阻MOSFET,和各種保護電路的車電級通用開關。為過熱、過電流、過電壓以及負載短路提供更高水準的保護。除了設置於引擎室、車室內的電阻負載、電容負載、電感負載之外,還可用於工控設備用途。
Subcategory Search
* Gen (Generation) means the IPD development process generation.
Family | Function | Generation | RDS (ON) (Typ.)[mΩ] | ||||
---|---|---|---|---|---|---|---|
8-28 | 40-70 | 80-120 | 150-250 | 300- | |||
High Side | Current Sense | 2nd Gen | 1 Product | ||||
3rd Gen (1ch) | Under Development | ||||||
3rd Gen (2ch) | Under Development | ||||||
Standard / Error Flag | 2nd Gen (1ch) | 3 Products | |||||
2nd Gen (2ch) | 1 Product | ||||||
Variable Overcurrent Limit | 2nd Gen (1ch) | 1 Product | |||||
2nd Gen (2ch) | 3 Products | ||||||
Low Side | Standard / Error Flag | 2nd Gen (1ch) | 2 Products | 5 Products | |||
2nd Gen (2ch) | 4 Products | ||||||
Slew Rate Control | 2nd Gen | 1 Product | |||||
Multi Channel | 2nd Gen | 6 Products |
Parametric Search
Loading...
Supporting Information
IPD的功能

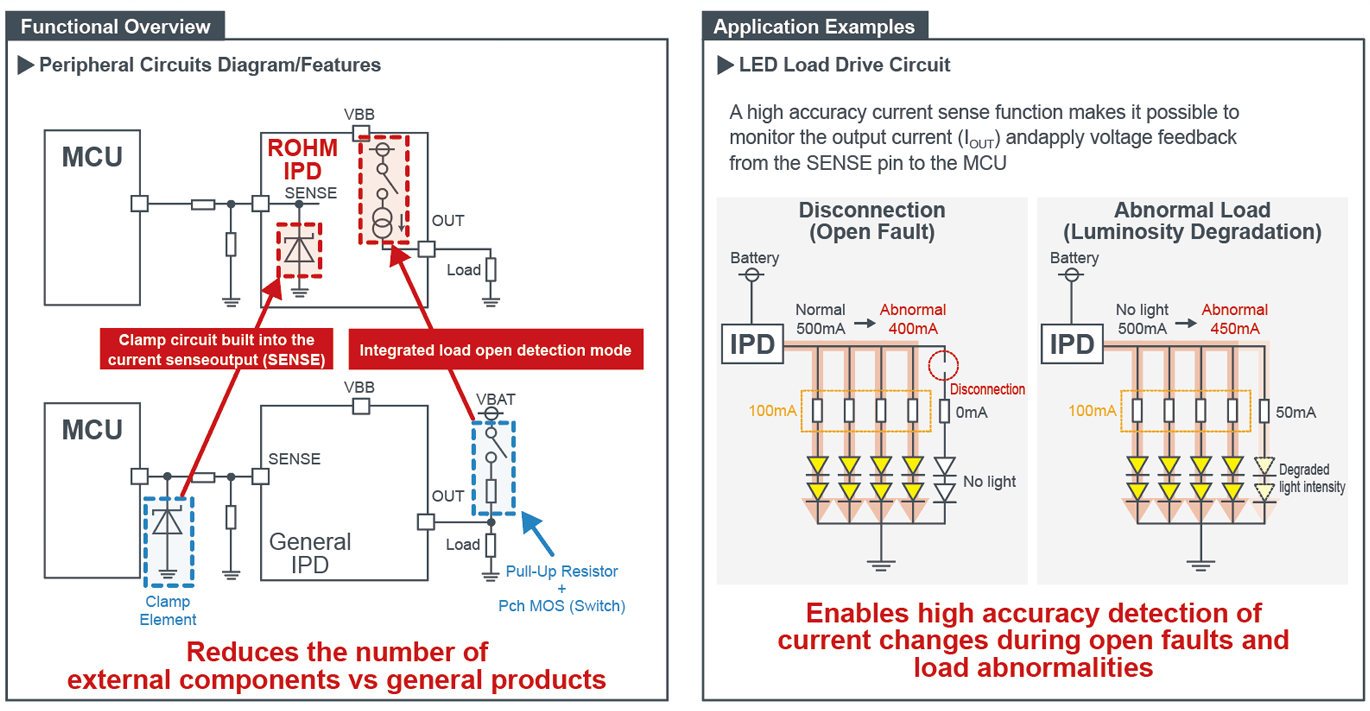

電流檢測高精度輸出電流監控器
1ch/2ch 高側開關
BV1HBxxxEFJ-C(1ch) / (開発中)BV2HBxxxEUV-C(2ch)
可調過電流限制功能根據負載提供相應的保護
1ch/2ch 高側開關
BV1HxxxxEFJ-C(1ch) / BV2HxxxxEFU-C(2ch)

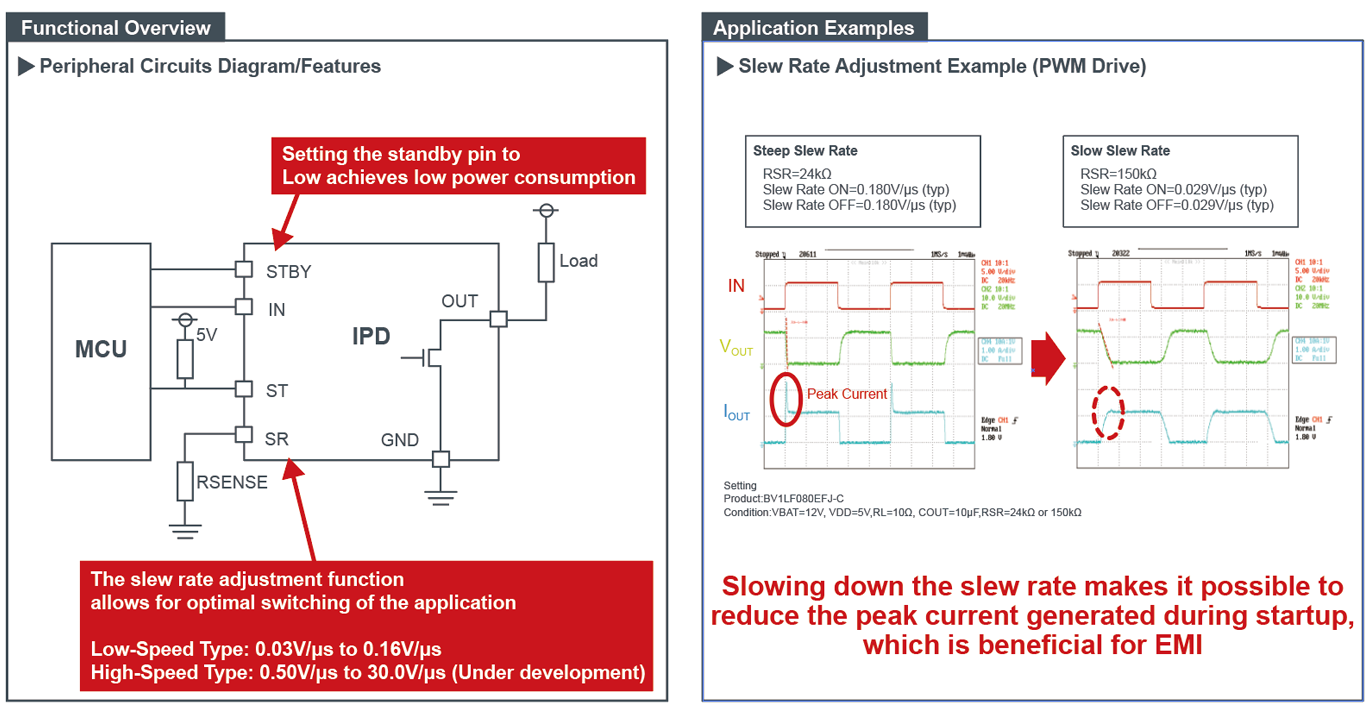

可調迴轉率同時降低了開關損耗和雜訊
1ch 低側開關
BV1LFxxxEFJ-C(Low Slew Rate)

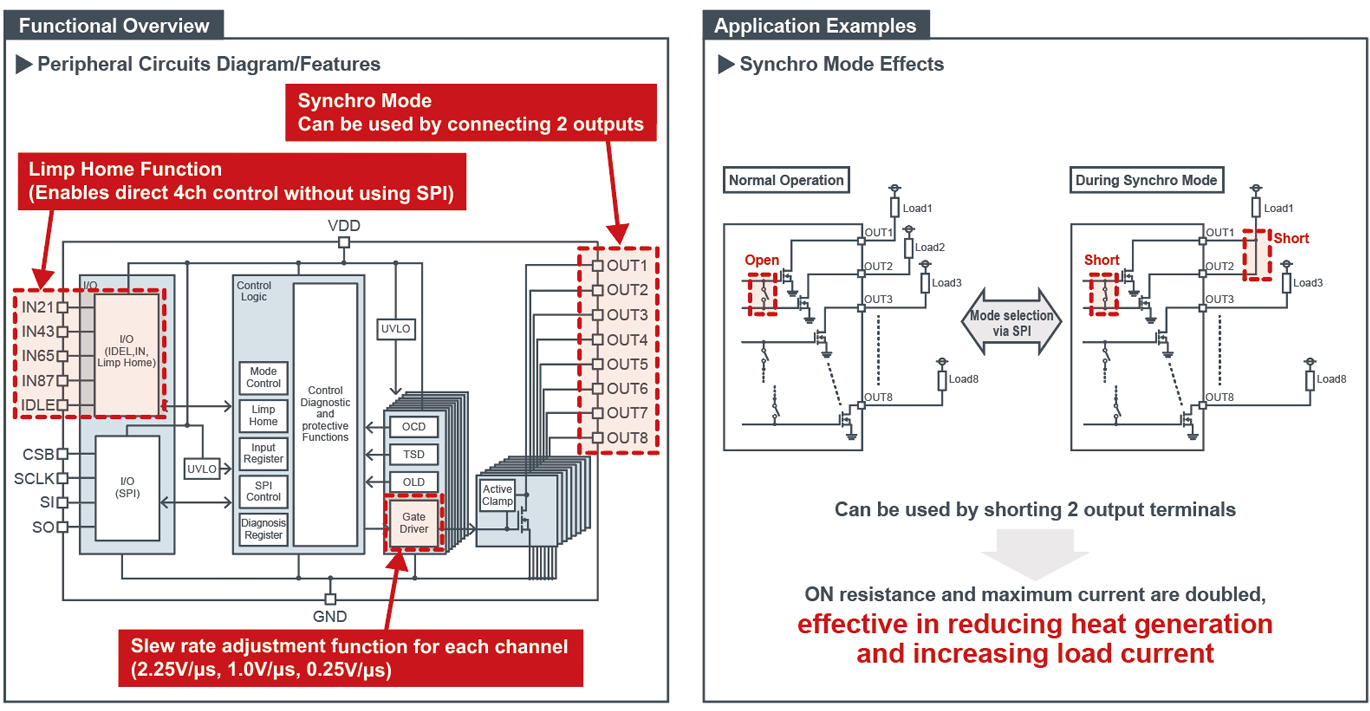

多通道非常適合驅動多個負載
8ch 低側開關
BD8LD650EFV-C, BD8LB65AEFV-C
關於TDACC™
TDACC™是ROHM Co., Ltd.的注冊商標,為ROHM獨家電路和元件技術。IPD內部的功率MOSFET部分在關斷時會因反電動勢而發熱,該技術通過優化控制流過電流的通道數量,實現了保持小尺寸的前提下很難同時兼顧的低發熱量和低導通電阻。
