高側開關和低側開關



高側驅動/低側驅動

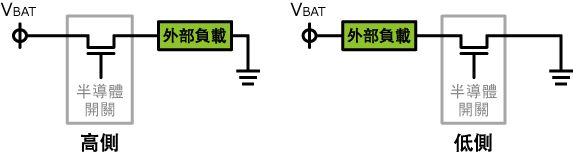

相對於外部負載,將半導體開關配置在上側電路(電源側)的叫作高側驅動,配置在下側電路(GND側)的叫作低側驅動。

高側驅動/低側驅動

【高側驅動/低側驅動】

高側開關與低側開關的區分使用範例

相對於外部負載,IPD有適用於上側電路的高側開關和適用於下側電路的低側開關,各種配置有各自適用的電路設計。

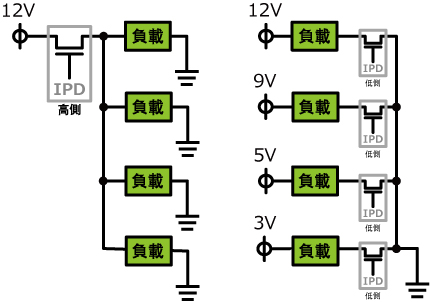

如下圖左側所示,對於電源電壓固定且配置了各種負載的電路,例如在汽車等電池固定電壓、車身GND接地的環境下,輸出容易發生短路,檢測異常狀態適合使用容易進行接地檢測的高側開關。
如下圖右側所示,負載配置在各種電源電壓下的電路則適合使用低側開關。低側開關是MOSFET的源極GND接地,通過向閘極施加輸入電壓動作。其控制與單獨使用MOSFET相同,容易從單獨使用MOSFET進行替換。

高側/低側 區分使用範例

【高側/低側 區分使用範例】
