什麼是二極體? 定電壓(齊納)二極體


構造 記號 用途・特徵
圖 - 齊納二極體的構造 圖 - 齊納二極體的記號
  • 定電壓電路
  • 能保護IC等不受突波電流和靜電傷害的元件
  • 施加逆向電壓時,將產生定電壓。

即使電流變動,齊納二極體也能保持電壓穩定不波動,因此可將其裝設在定電壓迴路上,用來保護IC等不受突波電流和靜電傷害。相較於一般二極體順向使用,齊納二極體最大特色就是能夠逆向使用。逆向的降伏電壓稱為齊納電壓(VZ),而當下的電流值即稱為齊納電流(IZ)。近年來隨著電子元件微細化/高性能化,必須擁有性能更高的保護元件,也因此拉大了和TVS(Transient Voltage Suppressor)之間的差距。

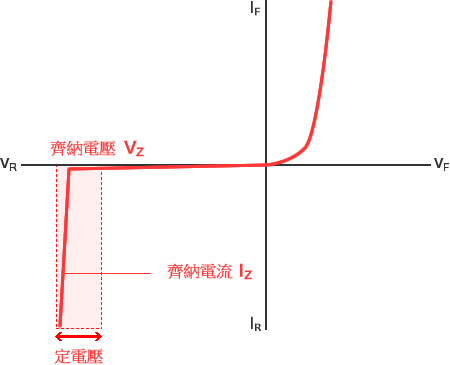

圖表 - 即使電流變動,齊納二極體仍可保持電壓穩定不波動

特點
  • 只有ZD利用逆向這項特性。
