何謂DC/DC轉換器?線性穩壓器的類別



線性穩壓器依功能和方式可以分類成好幾種。

依功能分類

以功能分類線性穩壓器時,首先分成正電壓用和負電壓用。
依使用的電路,也有不用正電源、須用負電源的情況。
只有正極端的電源,是無法在不使用低於接地電位的電壓之下,將電晶體輸出端子的電壓轉換成負電壓。負輸出的線路上加裝控制用電晶體,就會產生負電壓。

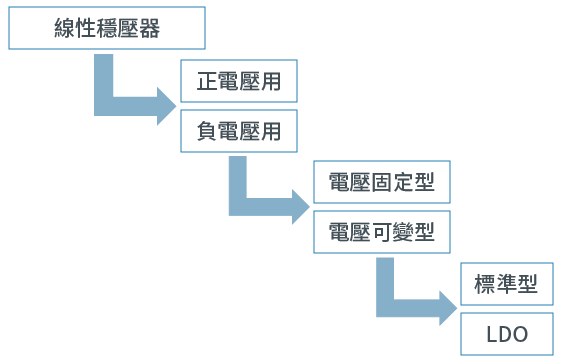

【依功能分類】

依功能分類

接著,可以再分類成電壓固定型和電壓可變型。固定型由輸入、輸出、GND這3個端子組成,且內建設定輸出電壓用的電阻。
可變型如果是GND基準型,會追加反饋端子,一共有4個端子。可變型也有無接地GND腳位的浮動運作型,此類型共有3個端子。

電壓固定型和電壓可變型的下一階層可以分類成標準型和LDO。
LDO是Low Dropout的簡稱,降低了輸入輸出之間的電位差。相較於標準型輸入輸出間電位差最低還有2V,LDO則是降低至1V以下。
