SPICE是什麼? 電路模擬流程和元件模型

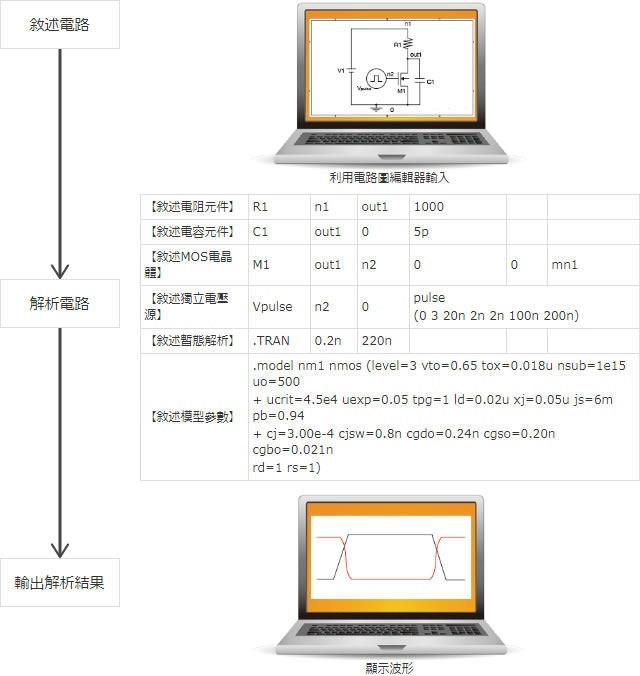

現在模擬器模擬電路的流程就如同下圖的 "敘述電路" ⇒ "解析電路" ⇒ "輸出解析結果"
GUI (Graphical User Interface 的簡稱。 電腦操作介面圖像化,讓使用者可以直覺反射進行操作的方法) 日益進步,因此以套裝軟體的方式供應給客戶。

以往是經由文字編輯器,輸入下圖 "解析電路"右側的【敘述xxx】部分。
現在則是將利用電路圖編輯器輸入的電路圖,轉換成網路表(net list),再傳送至解析引擎,自動執行模擬作業。

在此請注意下圖的【敘述模組參數】。接著請回想前項所提到的「元件模組」。

【元件模型】
依據邏輯或實測結果所設計的分析公式

元件模組=解析公式,組成該解析公式的變量・常數即為模組參數。
換句話說,就是透過模組參數,在模擬器上重現真正的元件特性。

元件模型
