使用晶片電阻時的注意事項影響電阻溫度係數的主要因素④
因素④ 電流路徑與感測線路的錯位
當將感測線路配置在焊盤內側中心部位時，對電阻溫度係數的影響較小，但電流路徑也會對電阻溫度係數帶來影響。

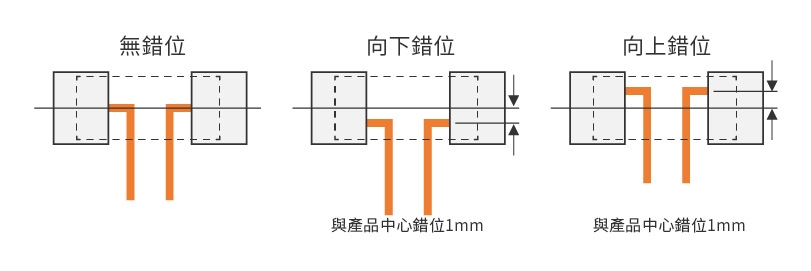

下面以PSR100/0.3mΩ為例，給出了在下列（圖8～10）三個不同電流路徑條件下的電阻溫度係數（20℃→125℃）比較結果。
這是假設電路板的製作精度出現偏差或感測線路相較焊盤中心出現錯位，在這種前提下進行的比較。
從比較結果可以看出，當產品和感測線路的位置發生錯位時，對電阻溫度係數的影響會因電流路徑而異。
另外，在（圖9）的情況下，從電阻溫度係數角度看，可以說預先將感測線路引出位置設計為從產品（焊盤）中心部位向底部錯位的這種設計更具優勢。
