何謂DC/DC轉換器?線性穩壓器工作原理



一般端子組成

線性穩壓器基本上,是由VIN (輸入)、 VO (輸出)、GND (接地) 3個端子組成。
輸出為可變,且追加FB (反饋端子)以歸還輸出電壓。
簡單來說,電壓固定型就是將電壓可變型的外接電阻轉內接。

General Pin Configuration

內部電路

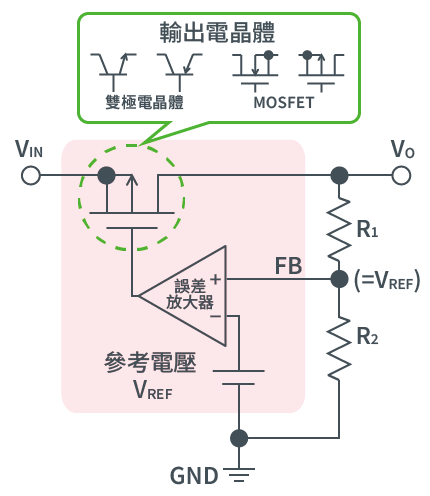

線性穩壓器內部電路的概要如下圖。

基本上,由用來檢測誤差的誤差放大器、參考電壓源、輸出電晶體所組成。
工作原理和反轉放大電路一樣,誤差放大器非反轉端子 (FB) 的電壓和參考電壓 (VREF) 相同,2個電阻 (R1和R2) 的電阻值比,決定了輸出電壓值 (VO) 。

Vo=[ (R1+R2) / R2 ] x VREF

下圖的輸出電晶體是MOSFET,但有的會使用雙極電晶體。

Internal Circuit
