電阻是什麼? 厚膜晶片電阻器遭到突波破壞



厚膜晶片電阻器遭到突波破壞

突波指電路瞬間承受到大電壓(電流)。一般來說,大家較常聽到的原因有雷擊和靜電等。
施加此一突波電壓(電流)至電阻器上,將因過度的電力壓力,對電阻器的特性帶來影響,最嚴重時甚至會導致晶片毀損。

圖解:突波 - 電阻器因負載集中而遭到破壞,電阻值可能發生變化。

如何做才能耐突波傷害?

圖表 - 耐突波品會造成電位下降

以提升耐突波特性的方法為例,
一共有下列幾項供參考。

  • 使用能抵擋突波的材料
  • 拉長電極間的距離、緩慢傾斜電位傾度,減少對晶片的損傷。

加大晶片尺寸,則可拉長電極之間的距離,的確能夠抵抗突波,但使用大尺寸的晶片,又需要足夠的空間。

基板上無多餘空間,希望縮小體積,但又期待能保有一定的突波耐受量。

若是耐突波晶片電阻器,只要小尺寸就能確保優異的耐突波特性。

靜電破壞測試(依EIAJ)人體模型

類型 尺寸 耐突波保證值
ESR01 1005mm (0402inch) 2kV
ESR03 1608mm (0603inch) 3kV
ESR10 2012mm (0805inch) 3kV
ESR18 3216mm (1206inch) 3kV
ESR25 3225mm (1210inch) 5kV
LTR10 2012mm (0805inch) 3kV
LTR18 3216 (1206inch) 3kV
LTR50 5025mm (2010inch) 3kV
LTR100 6432mm (2512inch) 3kV

羅姆半導體耐突波晶片電阻器

  1. 採用耐突波特性優良的材料
  2. 利用獨家電阻元件設計,減緩電位傾度,減輕對晶片的損傷

圖解:通用品和耐突波品的差異-耐突波品電極間的導通線路較長,能減緩電位下降幅度,減少對晶片的傷害。

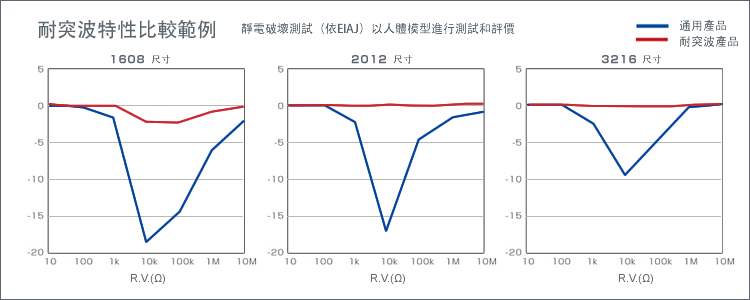

圖形-耐突波特性比較範例 靜電破壞測試(依EIAJ)以人體模型進行測試和評價

ROHM耐突波晶片電阻器利用提升耐電特性,以及優化元件形狀,和通用型相比,能保有較高的額定功率。

ROHM的ESR系列、LTR系列,並未改變尺寸,而是提升耐突波特性和額定功率。

系列產品

品名 尺寸
代號
額定功率
(70℃)
元件
最高
電壓(V)
電阻值
公差
電阻溫度
係數
(ppm/℃)
電阻值範圍 使用溫度
範圍(℃)
對應車載
(AEC-
Q200)
SDR系列
New
SDR03
1608 1/4W
(0.25W)
150 J(±5%) ±200 1~10MΩ
(E24系列)
-55~
+155
Yes
F(±1%) ±200
±100
1~9.76Ω
(E24,96系列)
10~10MΩ
(E24,96系列)
D(±0.5%) ±100 10~1MΩ
(E24,96系列)
ESR系列
ESR01 1005 1/5W
(0.2W)
50 J(±5%) +500/-250
±200
1Ω~9.1Ω
(E24系列)
10Ω~10MΩ
(E24系列)
-55~
+155
Yes
F(±1%) ±100 10Ω~976kΩ
(E24,96系列)
1MΩ~2.2MΩ
(E24系列)
ESR03 1608 1/4W
(0.25W)
150 J(±5%) ±200 1Ω~10MΩ
(E24系列)
Yes
F(±1%) ±200
±100
1Ω~9.76Ω
(E24,96系列)
10Ω~10MΩ
(E24,96系列)
D(±0.5%) ±100 10Ω~1MΩ
(E24,96系列)
ESR10 2012 2/5W
(0.4W)
150 J(±5%) ±200 1Ω~30MΩ
(E24系列)
Yes
F(±1%) ±100 1Ω~10MΩ
(E24,96系列)
D(±0.5%) ±100 10Ω~1MΩ
(E24,96系列)
ESR18 3216 1/3W*1
(0.33W)
200 J(±5%) ±200 1Ω~15MΩ
(E24系列)
Yes
F(±1%) ±100 1Ω~10MΩ
(E24,96系列)
D(±0.5%) ±100 10Ω~1MΩ
(E24,96系列)
ESR25 3225 1/2W*1
(0.5W)
200 J(±5%) ±200 1Ω~10MΩ
(E24系列)
Yes
F(±1%) ±100 1Ω~10MΩ
(E24,96系列)
D(±0.5%) ±100 10Ω~1MΩ
(E24,96系列)
LTR系列
LTR10 2012 1/4W
(0.25W)
150 J(±5%) ±200 1Ω~1MΩ
(E24系列)
-55~
+155
Yes
F(±1%) ±100 1Ω~1MΩ
(E24,96系列)
D(±0.5%) ±100 10Ω~1MΩ
(E24,96系列)
LTR18 3216 3/4W
(0.75W)
200 J(±5%) ±200 1Ω~1MΩ
(E24系列)
Yes
F(±1%) ±100 1Ω~1MΩ
(E24,96系列)
D(±0.5%) ±100 10Ω~1MΩ
(E24,96系列)
LTR50 5025 1W 200 J(±5%) ±200 1Ω~1MΩ
(E24系列)
Yes
F(±1%) ±100 1Ω~1MΩ
(E24,96系列)
D(±0.5%) ±100 10Ω~1MΩ
(E24,96系列)
LTR100 6432 2W 200 J(±5%) ±200 1Ω~1MΩ
(E24系列)
Yes
F(±1%) ±100 1Ω~1MΩ
(E24,96系列)
D(±0.5%) ±100 10Ω~1MΩ
(E24,96系列)

E24:標準品/ E96:接單生產品

是否對應商用電力,請另行聯絡洽詢。

點擊查看其它產品的詳細規格 ESR系列LTR系列
