什麼是D/A轉換器? 基本類型3(溫度計編碼方式)



在切換數據的一瞬間,輸出另一個電壓(或電流),造成輸出類比信號出現雜音。此一雜音稱為干擾,可以利用溫度計編碼方式(surmometer code)來避免突波。

D/A電容器基本類型3(溫度計編碼方式)-圖1

溫度計編碼指『利用多個1呈現數字』。(和人在數數字的時候,會用手指數的情形一樣) 雖然能夠抑制突波,但將二進位碼轉換成溫度計編碼的解碼器,會因為解析度,而形成指數函數電路。

D/A電容器基本類型3(溫度計編碼方式) -圖2

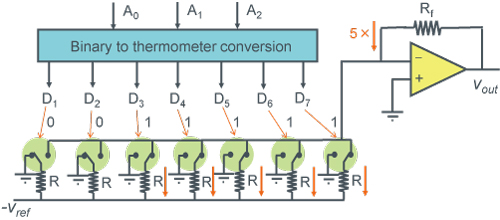

【溫度計編碼 <電阻模式>DAC範例】

使用溫度計編碼的3bit分解能DAC範例。
當然不會產生突波。

【溫度計編碼<電流模式>DAC範例】-圖1

【溫度計編碼 <電流模式>DAC範例】

利用多個電池增加電流,再決定輸出電壓Vout的電流型DAC。

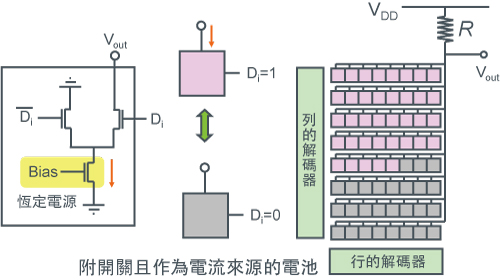

下圖為8x8 64階=6bit解析度的範例。
擴大粉紅色區域後,從R流出的電流也將隨之增加,造成Vout降低。
利用溫度計編碼方式進行控制,Vout並不會產生干擾。

【溫度計編碼<電流模式>DAC範例】-圖1

上圖為上下端顛倒的電流型DAC。
組成串疊電路後,較不會受到輸出電壓影響,能達到高精度化。
但可輸出的電壓範圍將縮小。

【溫度計編碼<電流模式>DAC範例】- 圖2
