何謂雷射二極體?像散差 (As)



什麼是像像散差 (As) ?

雷射二極體在接合處垂直方向及水平方向的焦點位置不同。這2個焦點間的距離定義為像散差 (As) 。

【像散差 (As)】

像散差 (As)

像散差 (As):測量方法

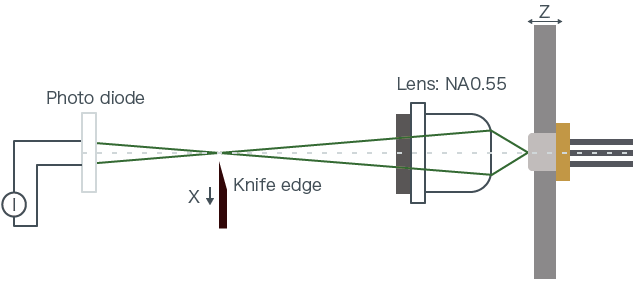

像散差如[圖1]所示,採用刀口法進行測量。
以刀口單向切斷半導體雷射的光束。

[圖1]

[圖1]

標繪通過刀口的光量和刀口位置(X),取得雷射光束的積分值。[圖2]

[圖2]

[圖2]

將該數值進行微分,測量到光束徑(半值全角)。[圖3]

[圖3]

[圖3]

移動半導體雷射的端面位置 (Z) ,測量光束徑。
在半導體雷射接合處,分別朝垂直方向、水平方向標繪光束徑和端面位置。[圖4]

從2個光束徑最小值的位置求得像散差。

[圖4]

[圖4]
