何謂分流電阻?分流電阻 (Shunt resistor)



何謂分流電阻(電流檢測電阻)?

過去將與電流計並聯作為分流器來擴大電流測定範圍之電阻稱為分流器﹙Shunt﹚,近年則將檢測電路電流之電流檢測用電阻統稱為分流電阻。

分流電阻(分流)

Shunt有 "轉向一邊" "回避" 及 "分流" 等意義,過去指的是與電流計並列以作為分流用途之電阻。
目的在於擴大電流計之測定範圍,藉由將電阻並列放入電流計來測定流過電路之整體電流。

【分流器】

分流器

Im: 流過電路之總電流
Ir: 流過電流計之電流
r: 電流計內部電阻値
R: 分流(shunt)電阻值

例如,流過上方電路之所有電流 (Im) 可以用下列公式表示。

Im=Ir+Ir (r/R)=Ir (1+r/R)

也因此,流過電路之所有電流及流過電流計之電流兩者之比將為

Im/Ir= (1+r/R)

亦即,電流計標示 (Ir : 流過電流計之電流値) 之 (1+r/R) 倍為流過電路之所有電流値。

分流電阻(串聯)

串聯電阻之電路中,藉由檢測電阻兩端之電位差(電壓下降)並且利用歐姆定律來測定流過電路之電流値。

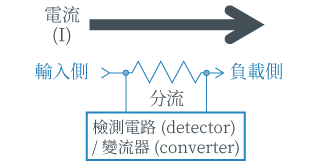

【檢測電路】

檢測電路

I: 流過電路之電流
R: 分流電阻値
V: 電阻兩端之電位差

例如,因電流 (I) 流過電阻兩端將發生電位差 (V)。
所發生之電位差可以利用歐姆定律計算。

V = I × R(歐姆定律)

藉由檢測電路檢測電壓 (V) 可以測定流過電路之電流 (I)。
由於電流 (I) 與電壓 (V) 成正比,故實際試著以檢測出之電壓 (V) 變動來替代電流値 (I) 之變動,藉此利用於反饋控制及閥值監視等。

反饋控制使用例, 閥值監視使用例
