ROHM的分流電阻擁有豐富的產品陣容,憑藉多年累積培育的金屬材料加工技術,可以應對從智慧型手機等行動裝置到車用電子、工業設備等需要高可靠性的應用。此外,透過採用高性能特殊合金為阻體,具備優異的溫度特性,實現高精度的電流檢測。

Parametric Search


X X

      Loading
      Loading
      Loading

      Supporting Information

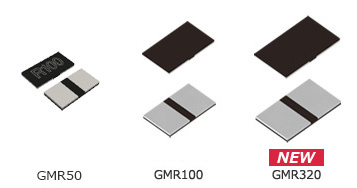

      【新產品】 GMR320

      「GMR320」擁有10W額定功率5mΩ~100mΩ產品線,非常適用於車電引擎ECU和頭燈、工控裝置和生活家電的電源和馬達等應用。透過ROHM獨家材料和結構,表面溫度比起市場上其他產品降低了23%,不僅在額定功率10W等級產品中屬於超小型尺寸,在承受過電流負載時亦表現了出色耐用性。此外該產品的電阻體金屬採用高性能合金材料,即使在低阻值範圍也具有出色的電阻溫度係數(TCR※1),亦能進行高精度且高可靠性的電流檢測。

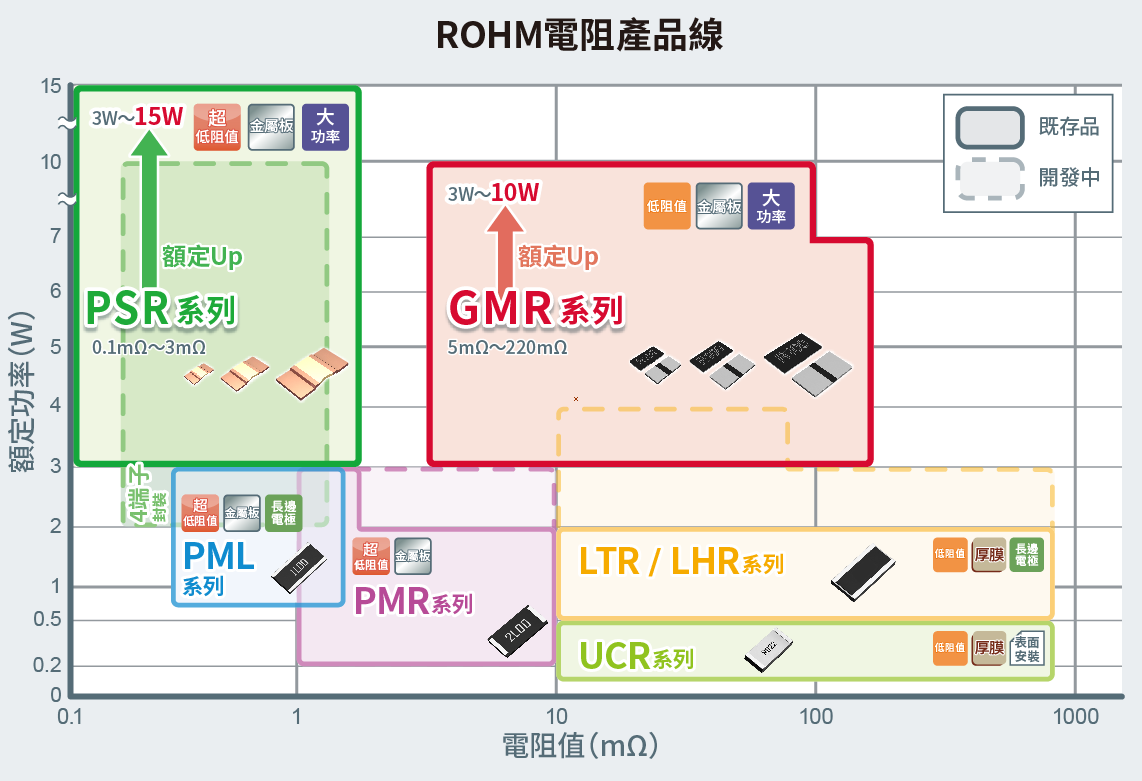

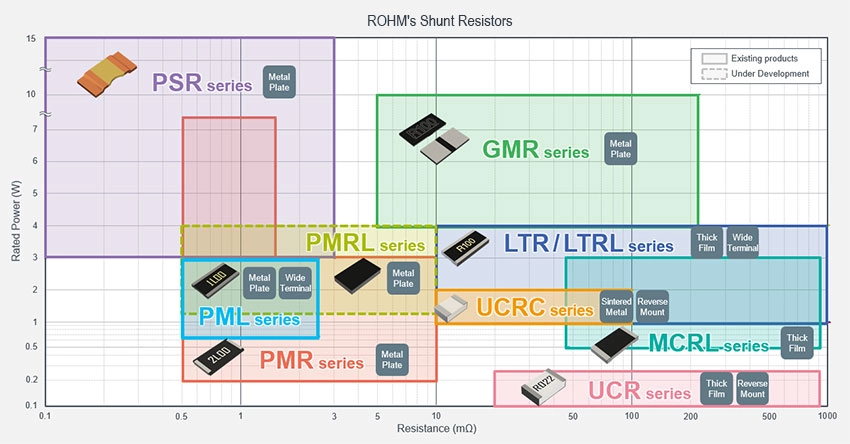

      系列一览

      系列一览

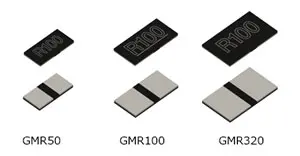

      GMR系列

      特點

      GMR系列

      GMR系列是高散熱/高可靠度的大功率型分流電阻。 透過對散熱路徑優化,兼具小型化與大功率。

      應用

      • 車用電子(引擎ECU、EFI電子燃油噴射、馬達周邊電路)
      • 工業設備(FA工業自動化設備、馬達周邊電路、各種電源)
      • 大型電氣設備(空調、洗衣機、冰箱)

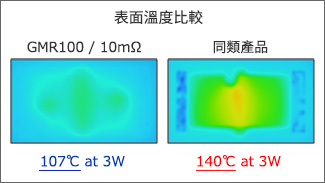

      ◆透過對散熱電路的優化,實現優異的散熱性能!
      透過對散熱電路的優化,實現優異的散熱性能!

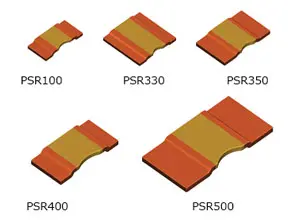

      PSR系列

      特點

      PSR系列封裝示意圖

      PSR系列是涵蓋0.2mΩ的超低阻值的大功率型分流電阻。透過精密焊接技術的凸型結構,降低了發熱,實現了大功率化。最適於要求高精度的大電流電路的電流檢測。

      應用

      • 車用電子(EPS動力方向盤、電池監視模組、空調等)
      • 工業設備(功率調節器、伺服器電源、基地台電源、ESS儲能系統)
      • 大型電氣設備(空調、冰箱)

      ◆精密焊接技術和高性能合金實現大功率!
      精密焊接技術和高性能合金實現大功率!

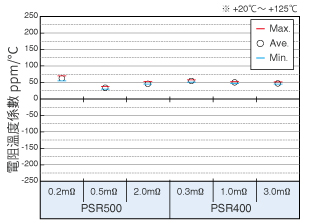

      ◆實現優異的電阻溫度特性!
      實現優異的電阻溫度特性!

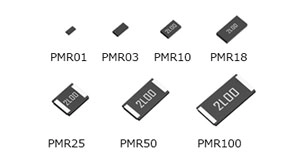

      PMR系列

      特點

      PMR系列封装示意图

      PMR系列是從1mΩ開始支援的超低阻值分流電阻。採用ROHM獨創的無修整結構,避免熱集中,減少表面溫度上升。此外,因為是無修整結構,電感較低,實現高精度的電流檢測。尺寸系列豐富,支援各種各樣的應用。

      應用

      • 筆記型電腦、行動裝置
      • 各種中小型家電產品
      • 車用電子(EPS動力方向盤、電源、馬達檢測電路)
      • 工業設備(變流器、電動工具、基地台)

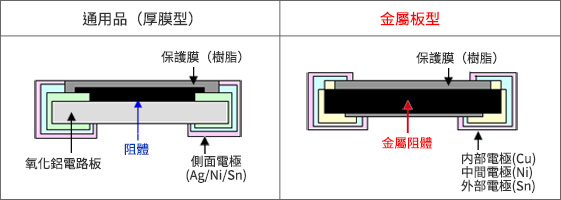

      ◆電阻體採用特殊合金,實現穩定的超低阻值!
      電阻體採用特殊合金,實現穩定的超低阻值

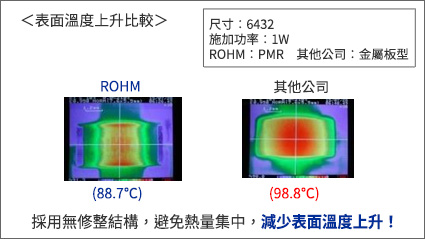

      ◆採用ROHM獨創的無修整結構,減少溫度上升。
      採用ROHM獨創的無修整結構,減少溫度上升

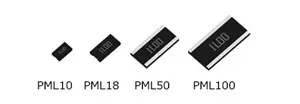

      PML系列

      特點

      PML系列

      PML系列是支援大電流電路的金屬板型超低阻值晶片電阻。透過採用長邊電極結構,提高結合可靠性和散熱性,最適於大電流高速開關電路。

      應用

      • 筆記型電腦、DC/DC轉換器
      • 車用電子(汽車音響、ETC等)

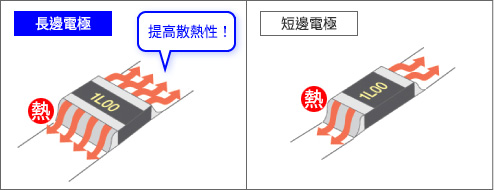

      ◆透過採用長邊電極結構,提高電極強度和散熱性!
      長邊電極與短邊電極的比較
