什麼是無線?調變方式



調變方式的種類

調變指傳輸資料時,變換成最佳功率訊號。
調變方式大致上可以分成類比調變、數位調變、脈波調變、頻譜擴散4種。
類比調變使用在AM和FM廣播、短波廣播上。
數位調變方式為傳送"1" 和 "0"二進位訊號的方式。
可以細分成利用振幅和頻率、相位等單載波進行調變,以及將不同的訊號調變成多個載波後再傳送出去的多載波調變。
其他還有更動脈波寬度的脈波調變、訊號能量分散在寬頻的頻譜擴散方式。

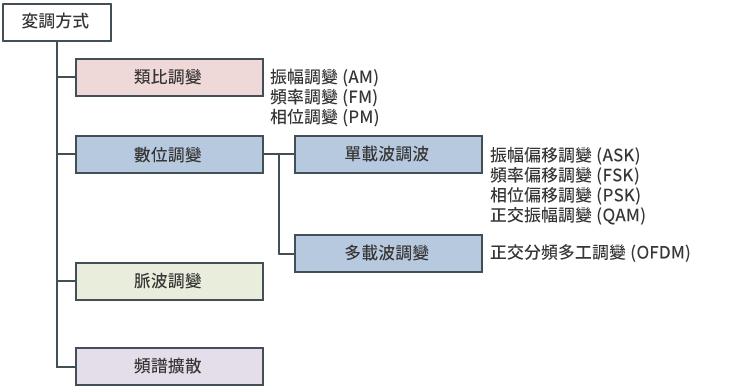

調變方式的種類

說明調變方式

無線通訊中,是藉由將聲音和資料加載在一定頻率的電波上,傳送資料。
本文將說明ROHM近距離無線產品陣容所採用的調變方式概要。

ASK (Amplitude Shift Keying)
利用變換有無類比訊號,來傳送資料的數位調變方式。
FSK (Frequency Shift Keying)
利用類比訊號振幅的不同,調變數位訊號的方式,對於二進位資料0和1,藉由切換低頻和高頻來進行調變。

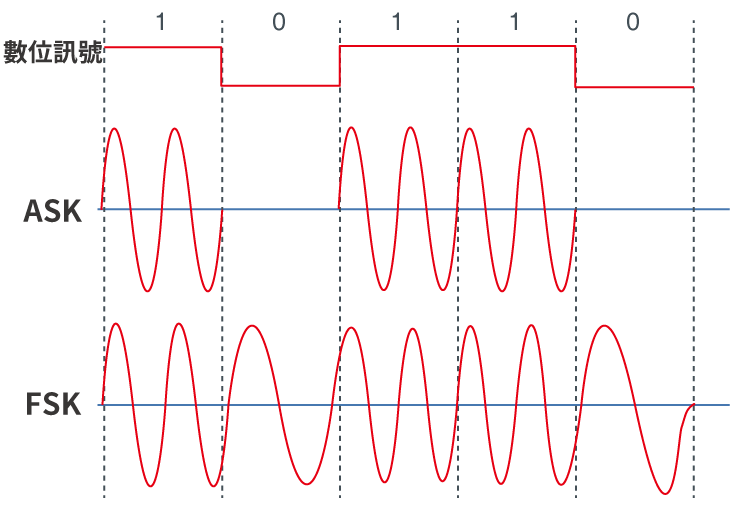

【ASK和FSK】

ASK和FSK

O-QPSK (Offset-Quaternary Phase Shift Keying)
藉由調變基準訊號相位,來傳送資料的數位調變方式 (PSK)。從採行4階段調變相位的QPSK,將同相 (I) 和正交 (Q) 的時間錯開1/2。

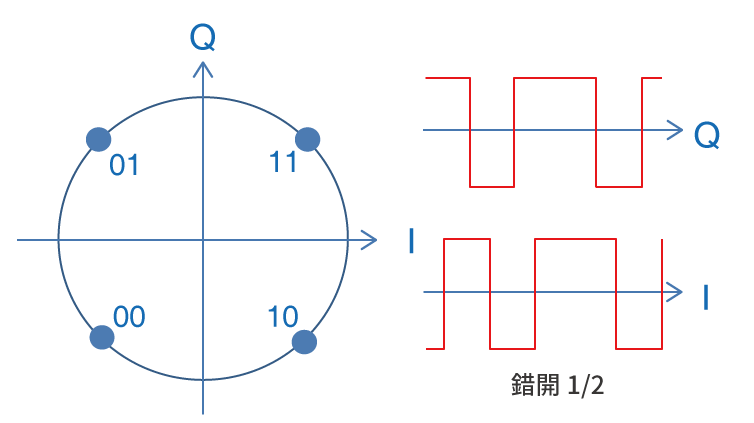

【O-QPSK訊號星座圖

O-QPSK訊號星座圖

訊號星座圖為在2維平面上呈現資料訊號。

OFDM (Orthogonal Frequency Division Multiplexing)
將多筆資料加載在多個窄頻載波上,一口氣傳送出去,並且多載波化的數位調變方式。
DSSS (Direct Sequence Spread Spectrum)
採行直接展頻方式,為頻譜擴散方式的一種。利用小功率轉換資料訊號,分散能量到寬頻帶上,進行通訊。

無線通訊模組前往查詢製品頁面
