920MHz頻段是不容易引起與以往無線之間的電波干擾,功耗低,且可實現長距離資料通信的電波頻段。與ZigBee、Bluetooth使用的2.4GHz相比,電波的迂回特性優異,即使在存在牆壁或障礙物的場所,也能確保穩定的通信。並且,已在美國、中國、韓國和澳大利亞等國使用,歐洲也在考慮使用。正成為全球通用的頻段,預計今後市場前景更加光明。

Parametric Search



Supporting Information



Wi-SUN模組產品清單

Approved standards Wi-SUN
B Route
Wi-SUN B Route / HAN Wi-SUN B Route / Enhanced HAN Wi-SUN FAN
Part No. BP35A1 BP35C0 BP35C2 BP35C0-J11 BP35C1-J11-T01
(For evaluating )
BP35C2-J11-T01
(For evaluating )
BP35C5
Appearance

BP35A1

BP35C0

BP35C2

BP35C0-J11

BP35C1-J11-T01 (For evaluating )

BP35C2-J11-T01(For evaluating )

BP35C5

Evaluation Boards

BP35A1

BP35C0

-

BP359C0-J11-T01

-

-

-

Radio Law ARIB STD-T108 compliant ARIB STD-T108 compliant
FCC Part15 compliant
Antenna - - -
Connector Board to Board SMD
(Surface Mount Device)
USB SMD
(Surface Mount Device)
Board to Board USB SMD
(Surface Mount Device)
RF ML7396B
(Lapis)
ML7416
(Lapis)
ML7436N
(Lapis)
HOST I/F UART USB
(USB 2.0 compliant)
UART USB
(USB 2.0 compliant)
UART
Frequency 922.5 ~ 927.9MHz ARIB:922.5 ~ 927.9MHz
FCC:902 ~ 928MHz
Modulation Binary GFSK
Transmission
Speed
100kbps. ARIB: 50k, 100k,150k, 300k
FCC: 50k, 150k, 300k
Transmission power 20mW(13dBm) 20mW/10mW/1mW 20mW
Reception sensitivity -103dBm
(100kbps, BER<0.1%)
-95dBm
(150kbps, BER<0.1%)
Supply Voltage 2.7V~3.6V 2.6V~3.6V 4.5V~5.0V~5.5V 2.6V~3.6V(20mW/10mW)
1.8V~3.6V(1mW)
4.5V~5.0V~5.5V 2.6V~3.6V
Current consumption
(TYP)
46mA [TX 20mW]
30mA [RX]
9μA [Sleep]
45mA [TX 20mW]
25mA [RX]
4μA [Sleep]
48mA [TX 20mW]
30mA [RX]
6mA [Sleep]
47mA [TX 20mW]
42mA [TX 10mW]
24mA [TX 1mW]
27mA [RX]
4μA [Sleep]
47mA [TX 20mW]
42mA [TX 10mW]
24mA [TX 1mW]
27mA [RX]
4μA [Sleep]
50mA [TX 20mW]
32mA [RX]
6mA [Sleep]
40mA [TX 20mW]
20mA [RX]
OperatingTemp.(℃) -20 ~ +80 -30 ~ +85 -20 ~ +50 -30 ~ +85 -20 ~ +80 -20 ~ +50 -30 ~ +85
Size(mm) 33.5×22.0×3.9 15.0×19.0×2.6 21.4×49.7×8.5 15.0×19.0×2.6 33.5×22.0×3.9 21.4×49.7×8.5 15.0×19.0×2.6

支援Wi-SUN HAN的模組

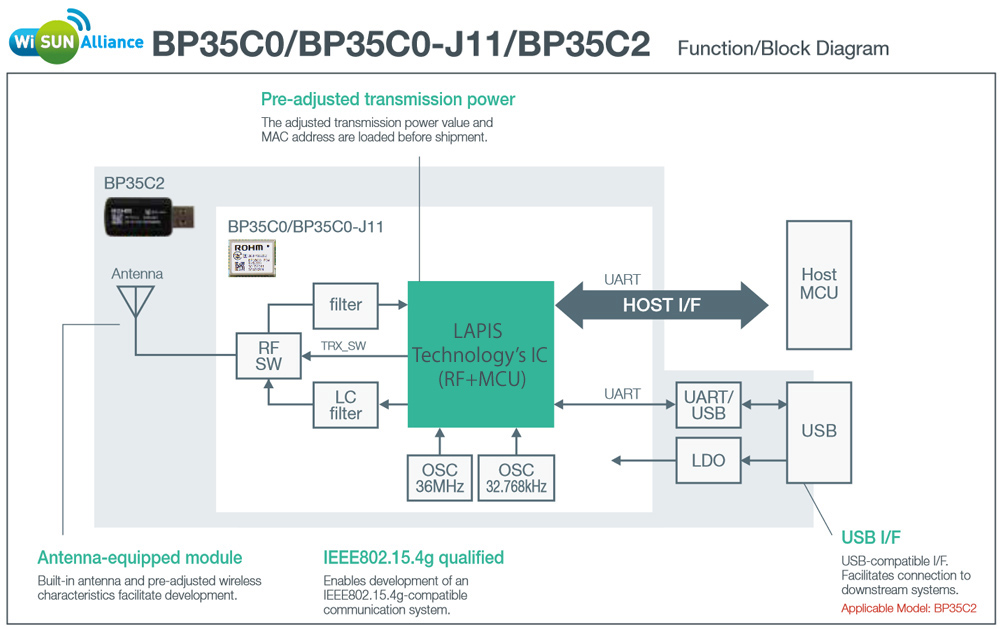

Wi SUN Alliance BP35C0/BP35C0-J11/BP35C2

特點1 已取得日本無線電波法認證

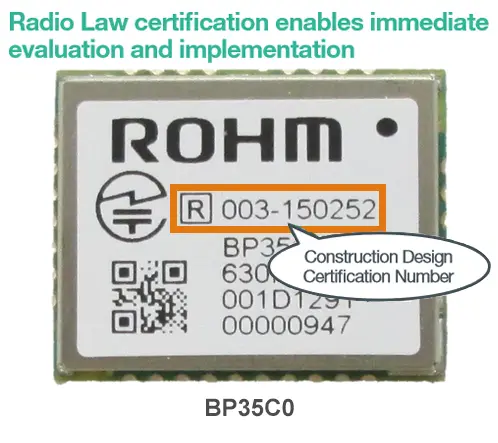

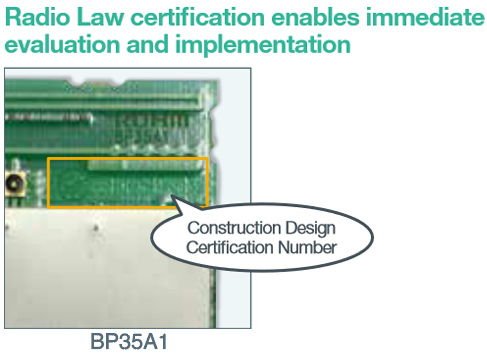

羅姆的Wi-SUN相關無線通訊模組已通過日本無線電波法認證,客戶亦無需對設備再進行無線電波法認證。其中,內置天線的產品,也完成無線特性調整,客戶無需做複雜的特性調整,即可進行評估及開發。

特點2 已取得Wi-SUN認證且為CTBU

Wi-SUN 無線通訊模組BP35A1/BP35C0/BP35C0-J11已取得Wi-SUN聯盟相關軟硬體認證*。Wi-SUN USB dongle BP35C2也通過認證*。
本產品還被Wi-SUN聯盟認定為測試標準 CTBU (Certified Test Bed Units),在連線和品質上為最佳標準。
*Wi-SUN for ECHONET Lite Profile

registered as a CTBU

支援Wi-SUN FAN的模組

Wi-SUN FAN Compatible Module

特點1 支援多躍網路

採用以RFC6550標準制訂的RPL路由演算法,支援最多20hop的多躍通訊(中繼功能),可進行雙向通訊。在因新建大廈或其他環境變化而發生通訊故障時,可透過自動優化跳躍路徑,實現高可靠性的通訊。

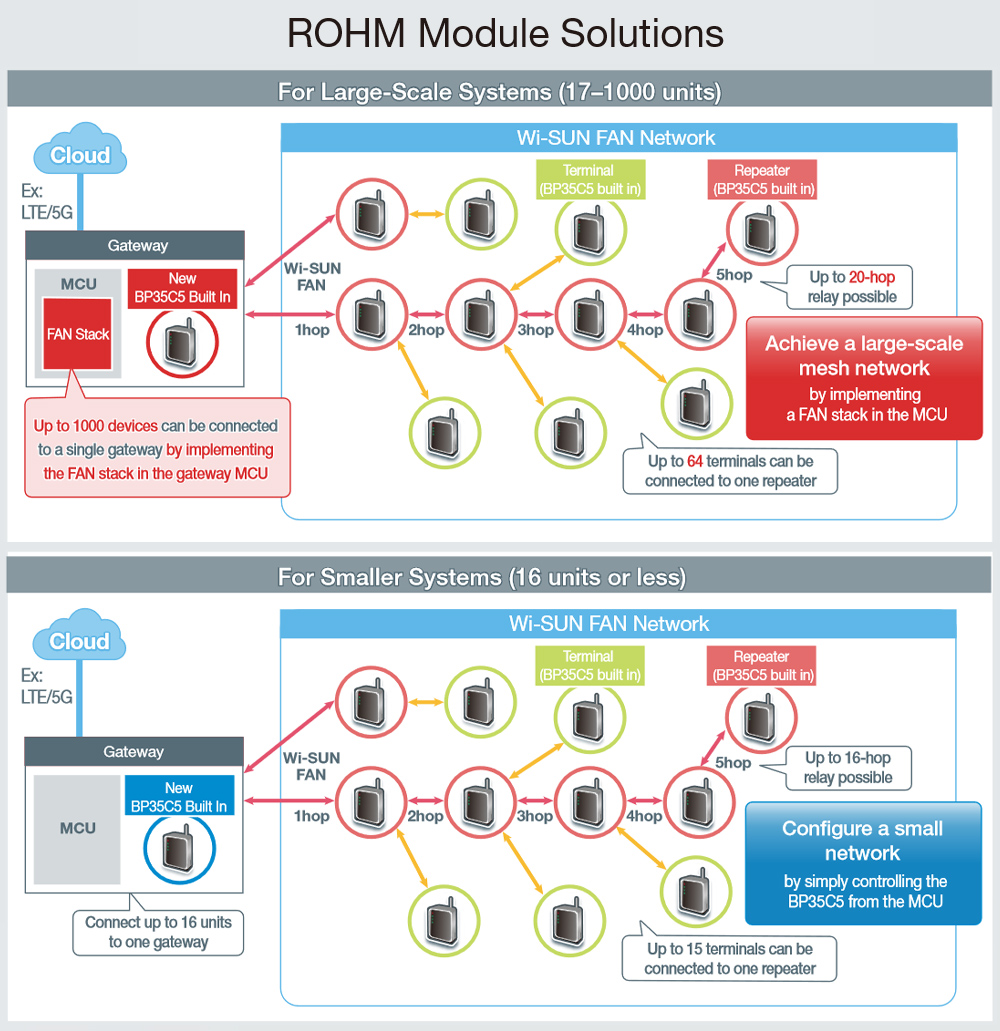

作為母機的閘道器MCU中建立對大規模系統的Wi-SUN FAN Stack,中繼機之間最多為20hop,每1台中繼機最多可連接64台終端裝置,最多可同時連接1,000台。

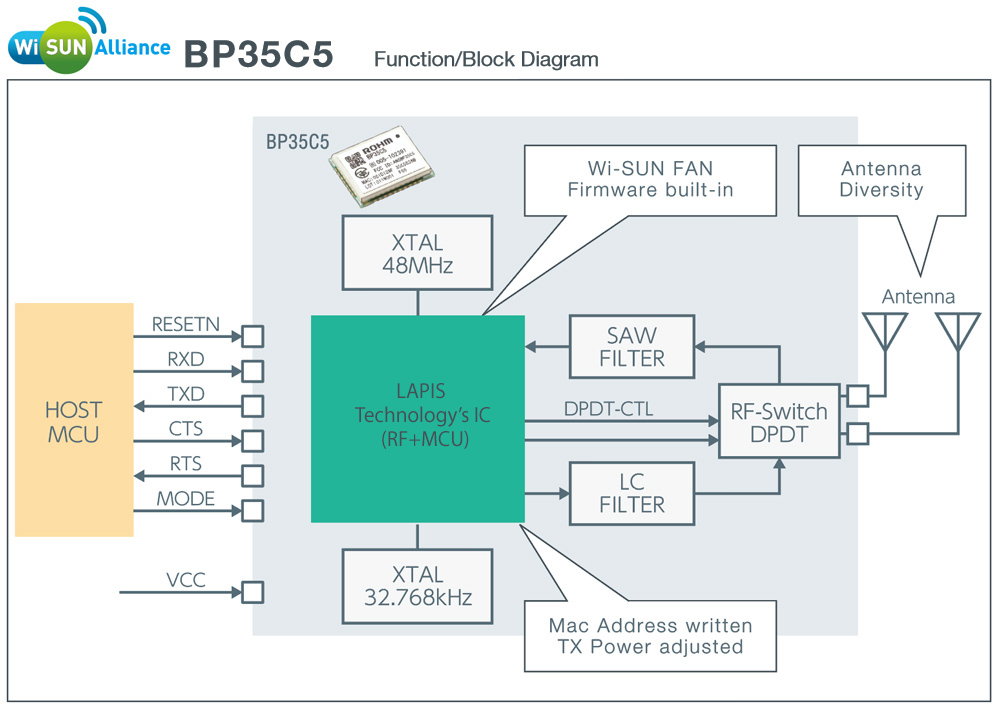

Wi-SUN FAN”BP35C5”模組內建Wi-SUN FAN Stack ,無需外部MCU也可在閘道器上最多連接16台,簡單建構出小規模網路系統。

ROHM Module Solutions

特點2 支援跳頻

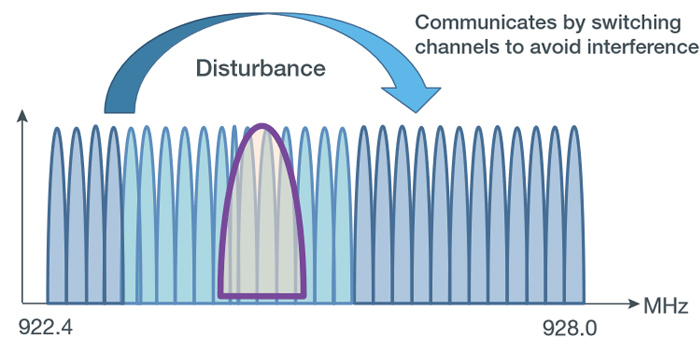

使用頻道切換功能,可以在通訊流量增加的情況下抑制相互干擾,構建出能夠抵抗無線電波干擾和雜訊等的穩定連線系統的同時,還能進行安全性較高的通訊。
根據日本無線電波法,使用1個頻道時的發送時間僅限6分鐘/小時 ,若透過跳頻使用多個頻道,可放寬到12分鐘/小時。

Supports channel hopping

特點3 支援高資料傳輸率

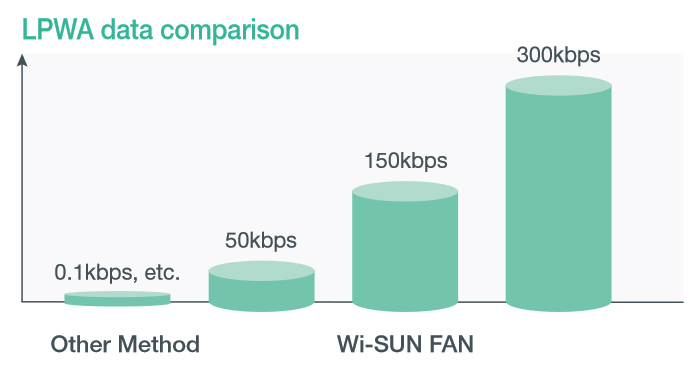

Wi-SUN FAN支援的資料傳輸率為50kbps、150kbps。“BP35C5”最高可支援到300kbps。
提高資料傳輸率可以高速傳輸資料,進而縮短無線電波發送時間,可降低功耗並抑制因通訊流量增加所導致的相互干擾。

Enables high data rates

特點4 已取得Wi-SUN FAN認證

BP35C5已取得Wi-SUN FAN認證的模組。用戶無需申請Wi-SUN FAN認證,即可開發支援Wi-SUN FAN的模組嵌入式商品。
(僅Wi-SUN聯盟成員可使用Wi-SUN認證標誌)

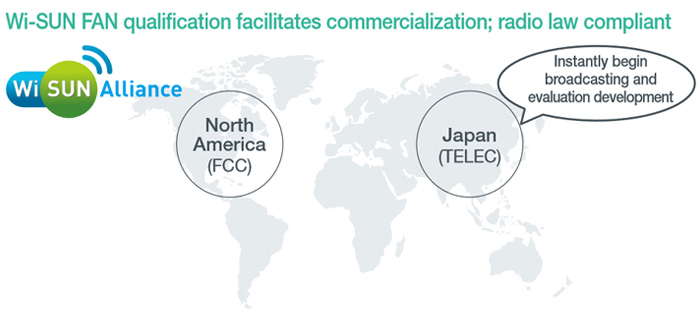

Wi-SUN FAN BP35C5模組通過日本、美國的無線電波相關認證。

Wi-SUN FAN certified

可立即使用的開發板

組合No. 使用的Host
CPU I/F
Wi-SUN 模組 Adapter Board I/F Board
1 UART BP35A1 BP35A7A BP359C
2 BP35C0-T01 - BP359C

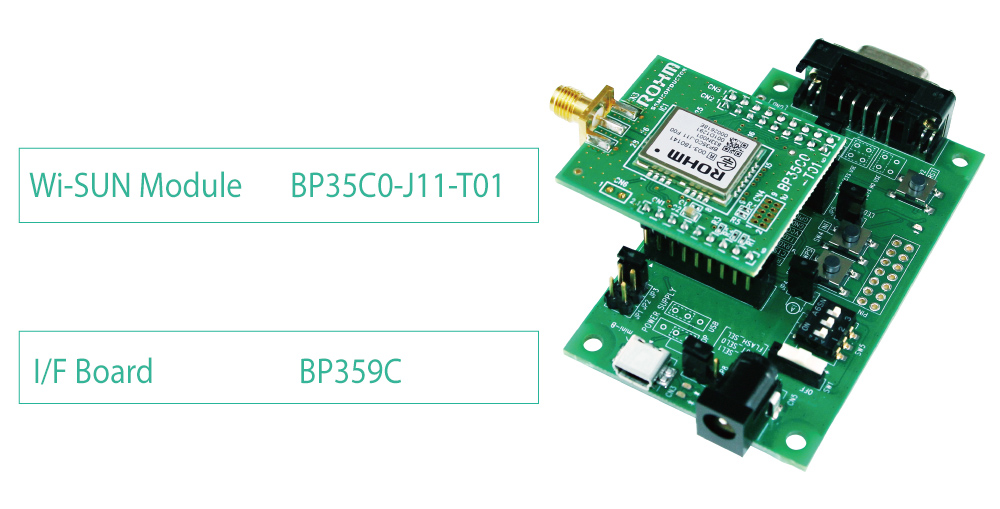

3 BP35C0-J11-T01 - BP359C
4 BP35C1-J11-T01 BP35A7A BP359C

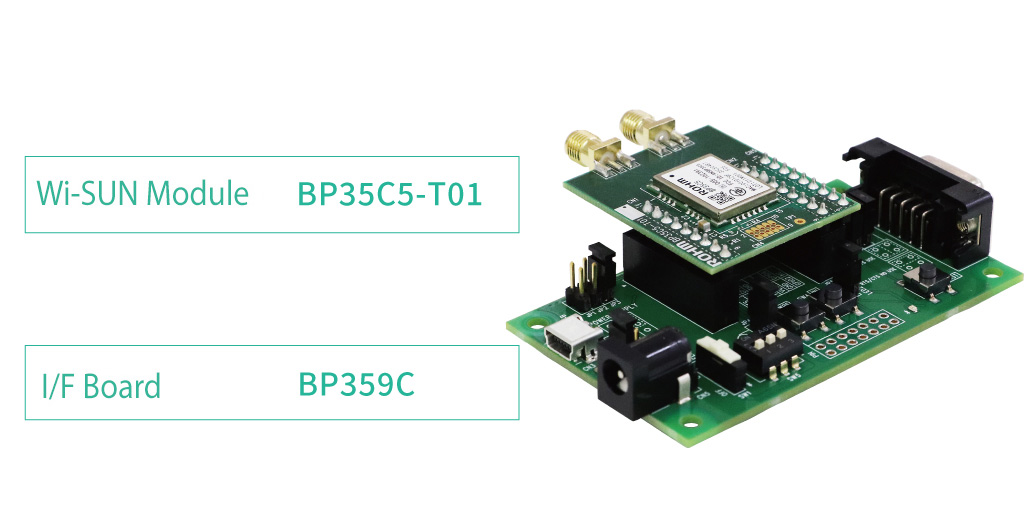

5 BP35C5-T01 - BP359C
6 USB BP35C2-J11-T01 - -

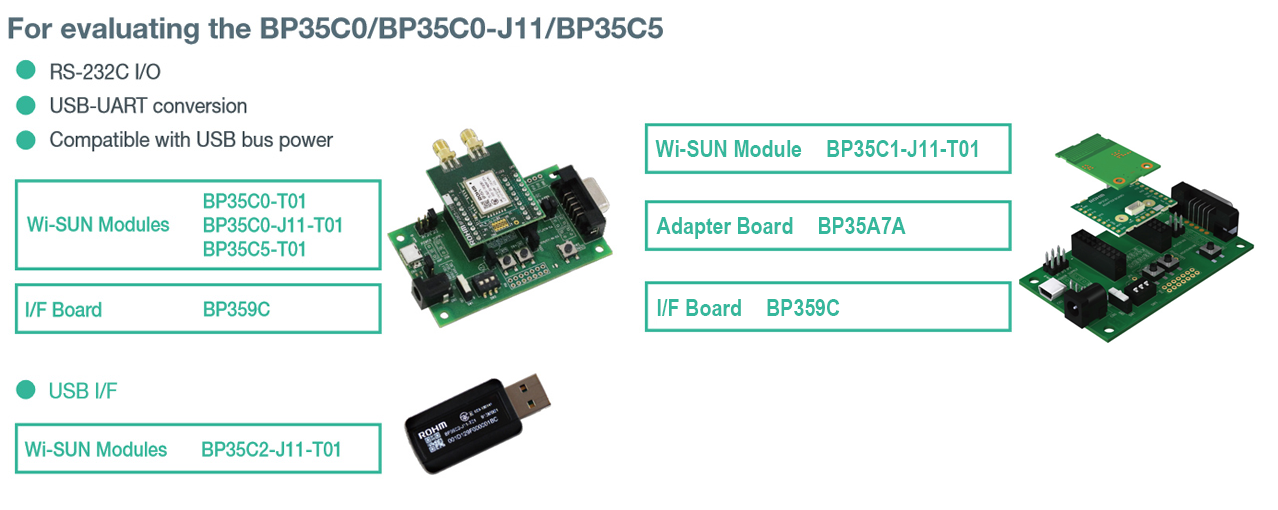

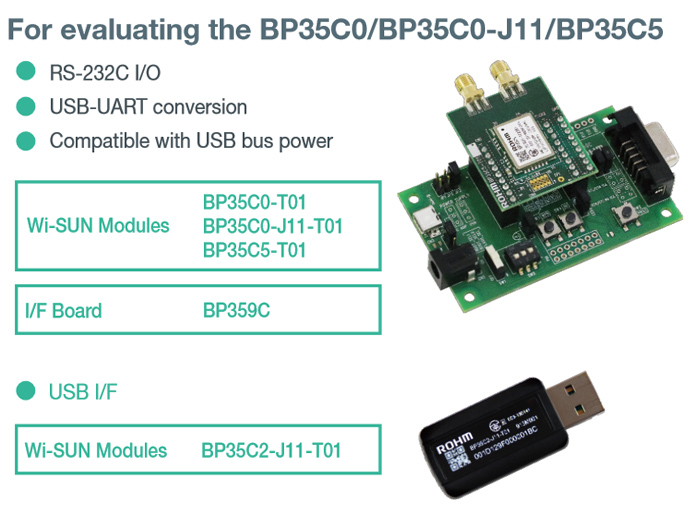

For evaluating the BP35C0/BP35C0-J11/BP35C5

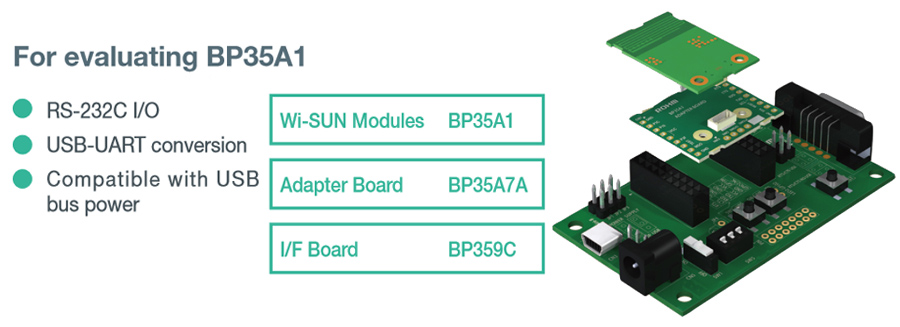

For evaluating BP35A1
