BD48HW0G-C
Nano Energy™, 高耐壓和低靜態電流, Dual輸出 ADJ型 窗口電壓檢測器(復位) IC

ROHM的窗口電壓檢測器IC BD48HW0G-C是一款電壓檢測精度達±0.75 %的高精度CMOS復位IC。該產品採用Nano Energy™技術,實現了高耐壓且低至500nA的靜態電流,這將很有助於應用產品實現更低靜態電流。輸出模式為Nch開漏、Dual輸出。另外,還可通過外置電阻自由調整檢測電壓。

Product Detail


料號 | BD48HW0G-CTR
狀態 | 推薦品
封裝 | SSOP6
包裝形式 | Taping
單位數量 | 3000
最小包裝數量 | 3000
RoHS | Yes

功能安全:

類別 : FS supportive
A product that has been developed for automotive use and is capable of supporting safety analysis with regard to the functional safety.

規格:

Over Voltage Detection Voltage [V] (typ.)

1.277

Under Voltage Detection Voltage [V] (typ.)

1.277

VDET Precision [%]

±0.75

Reset Active Voltage Range [V]

1.8 to 40

Output Types

Open drain

Reset Delay Timer

No

Reset Active State

Low

Manual Reset

No

Watchdog Timer

No

Auto Motive

Yes

Circuit Current (ON) [µA]

0.5

Circuit Current (OFF) [µA]

0.5

Hysteresis Voltage [V]

VDET x 0.01

Operating Temperature (Min.)[°C]

-40

Operating Temperature (Max.)[°C]

125

Package Size

2.9x2.8 (t=1.25)

Common Standard

AEC-Q100 (Automotive Grade)

Find Similar

功能:

  • Nano Energy™
  • AEC-Q100 Qualified(Grade 1)
  • Functional Safety Supportive Automotive Products
  • Under and Over Voltage Monitor
  • Free Detection Voltage Setting by External Resistors
  • Nch Open Drain Output
  • Very Small, Lightweight and Thin Package
  • SSOP6 Package is Similar to SOT-23-6(JEDEC)

Supporting Information



背景

近年來,在汽車和工控設備領域,自動駕駛(自動化)的相關技術創新日新月異,對安全性的要求也越來越高。與此同時,為了建構更安全的系統,要求在設備開發過程中,就要考慮發生問題時如何確保安全(故障安全和功能安全)。目前,ROHM已開發出1,000多種Reset IC,是電子電路的電壓監控不可或缺的產品,在確保設備安全性方面十分重要。憑藉豐富的產品陣容,ROHM在低電壓範圍的廣泛應用領域,創造了2.5億顆(2021年度)的年度出貨記錄。為滿足車電和工控設備日益成長的功能安全需求,此次ROHM又開發出一款實現高達40V的工作電壓、領先業界的電壓檢測精度以及超低消耗電流的產品。

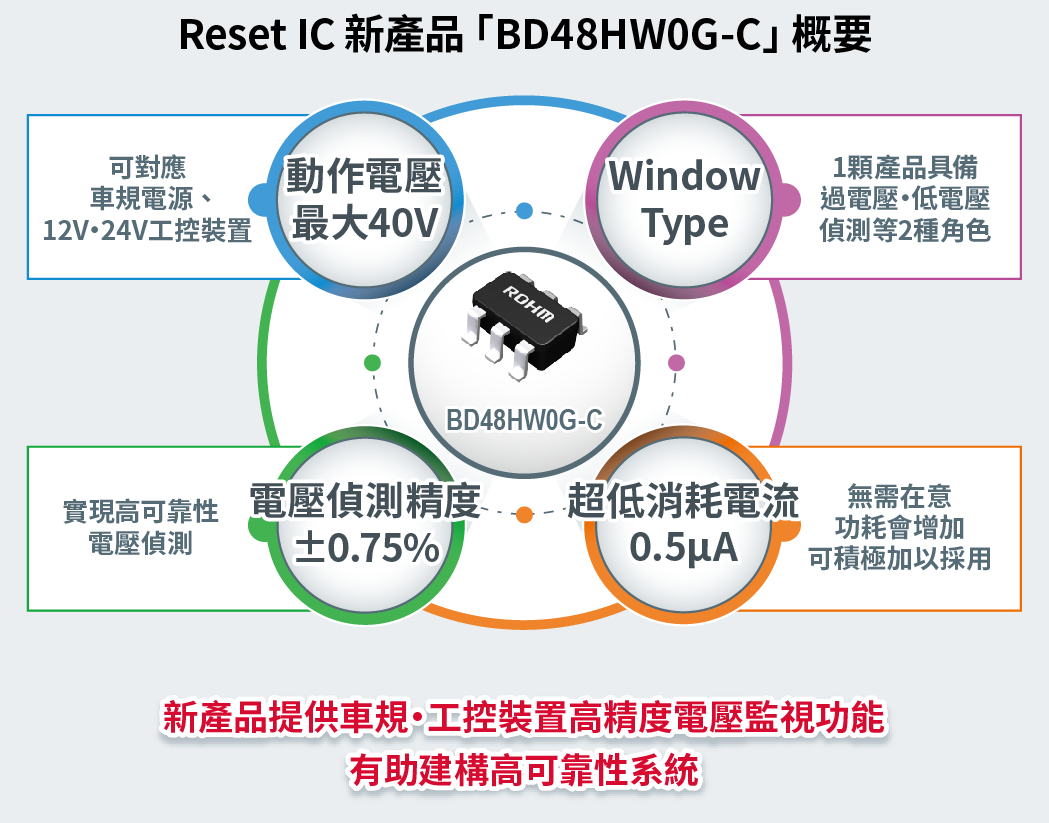

Reset IC「BD48HW0G-C」概要

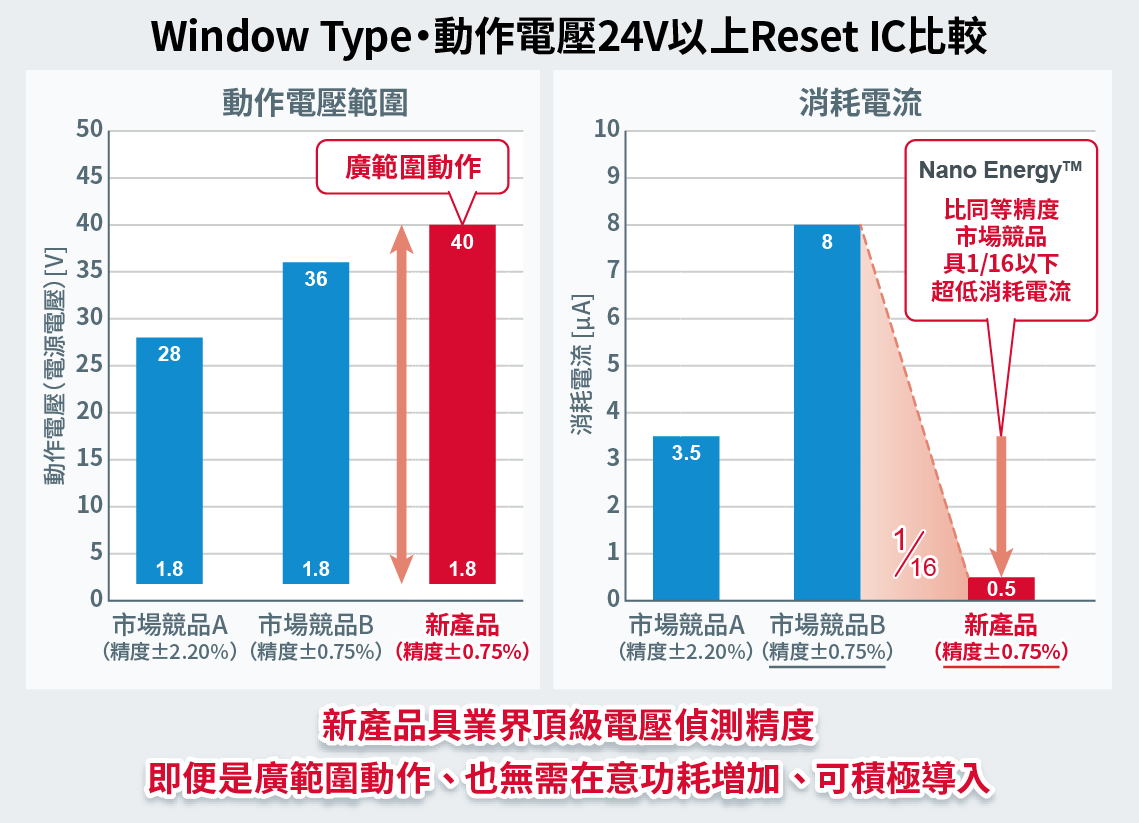

Window Type・動作電壓24V以上Reset IC比較

產品詳情

「BD48HW0G-C」是一款Window Type Reset IC,實現了1.8V~40V的超寬工作電壓範圍和±0.75%(整個溫度範圍)的業界頂尖電壓檢測精度。除了工作電壓高達40V外,還可以透過外接電阻靈活地設置檢測電壓,因此可以高精度地對從低到高的超寬電壓範圍檢測電壓異常情況,非常適用於包括車電和工控設備的電源電路在內的廣泛應用,有助應用產品建構毫無浪費且具有高可靠性的系統。
此外,透過採用超低消耗電流技術「Nano Energy™」,實現了500nA(0.5µA)的超低消耗電流,僅為同等功能和精度的普通產品的1/16,因此也可以使用於擔心功耗增加的應用產品中。

應用範例

◇車電設備: EV/HEV逆變器、引擎控制單元、ADAS、汽車導航系統、汽車空調
◇工控設備: FA設備、計量儀器、伺服系統、各種感測器系統等
需要對電子電路進行電壓監控的各類型車電和工控設備應用。
