ROHM推出高精度、超低功耗且支援40V電壓Window Type Reset IC※「BD48HW0G-C」
為需要功能安全的車電和工控設備提供節能且高可靠性的電壓監控功能

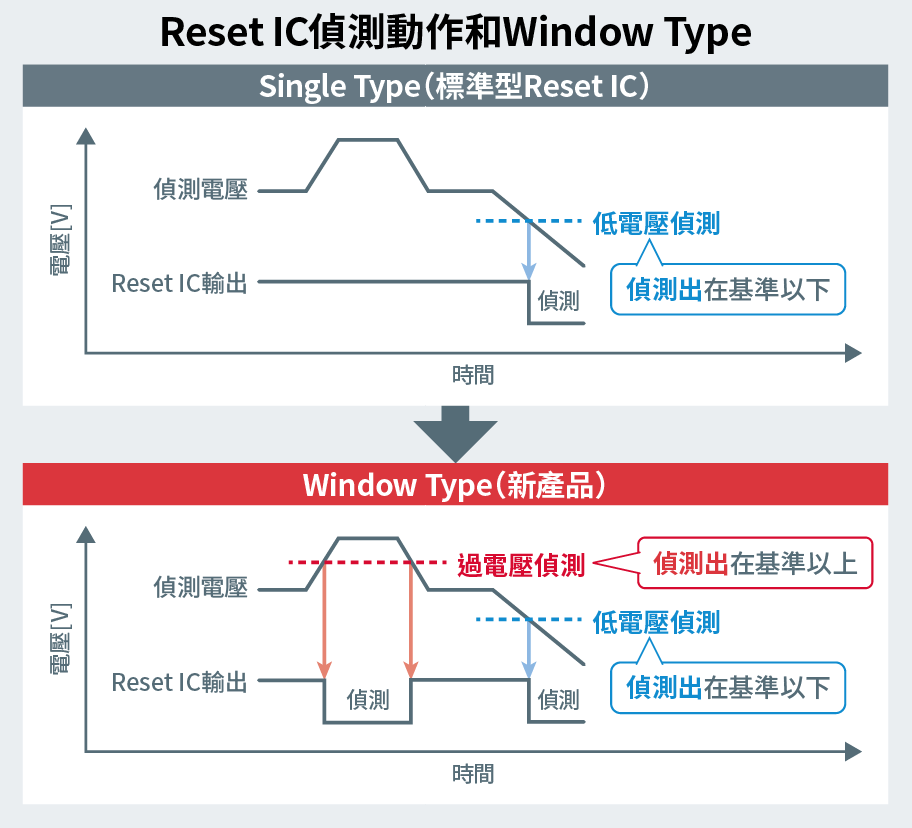

※Window Type Reset IC: 可同時檢測過壓和欠壓的Reset IC
2022年7月6日
半導體製造商ROHM(總公司:日本京都市)針對需要對電子電路進行電壓監控,以確保安全的車電和工控設備應用(包括車輛引擎控制單元和FA設備),開發出具有高精度和超低消耗電流的Reset IC*1(電壓檢測器)「BD48HW0G-C」。
近年來,在汽車和工控設備領域,自動駕駛(自動化)的相關技術創新日新月異,對安全性的要求也越來越高。與此同時,為了建構更安全的系統,要求在設備開發過程中,就要考慮發生問題時如何確保安全(故障安全和功能安全)。目前,ROHM已開發出1,000多種Reset IC,是電子電路的電壓監控不可或缺的產品,在確保設備安全性方面十分重要。憑藉豐富的產品陣容,ROHM在低電壓範圍的廣泛應用領域,創造了2.5億顆(2021年度)的年度出貨記錄。為滿足車電和工控設備日益成長的功能安全需求,此次ROHM又開發出一款實現高達40V的工作電壓、領先業界的電壓檢測精度以及超低消耗電流的新產品。
新產品透過高耐壓BiCDMOS製程,融合ROHM自豪的類比設計技術,實現高達40V的工作電壓和領先業界的±0.75%電壓檢測精度,屬於Window Type*1Reset IC。此外,還可以靈活設置檢測電壓,從標準Reset IC常見的微控制器周圍的低電壓範圍,到車電和工控設備電源的高電壓範圍,均可以高精度地監控電壓異常情況,因此有助在廣泛應用中建構毫無浪費(電壓餘裕適中)且具有高可靠性的系統。
此外,透過搭載ROHM獨家超低消耗電流技術「Nano Energy™」,將消耗電流降至非常低的500nA(0.5µA,即同等功能和精度的普通產品的1/16),客戶採用該產品時,無需擔心電池驅動的車電應用,在引擎停止時的功耗增加,因此,該產品也適合用來在需要功能安全*2的車電和工控設備的各類電源電路中,增加電壓監控功能。
新產品已於2022年5月開始出售樣品(樣品價格 300日元/個,未稅),計畫於2022年10月起暫以每月100萬個的規模投入量產。另外,新產品已經開始透過電商進行銷售。
日後,ROHM計畫透過搭載Nano Energy™技術且支援高電壓的Reset IC,擴大檢測電壓固定・Single Type*1產品的陣容,為進一步提高車電和工控設備的安全性貢獻力量。
<新產品詳情>
新產品「BD48HW0G-C」是一款Window Type Reset IC,實現了1.8V~40V的超寬工作電壓範圍和±0.75%(整個溫度範圍)的業界頂尖電壓檢測精度。除了工作電壓高達40V外,還可以透過外接電阻靈活地設置檢測電壓,因此可以高精度地對從低到高的超寬電壓範圍檢測電壓異常情況,非常適用於包括車電和工控設備的電源電路在內的廣泛應用,有助應用產品建構毫無浪費且具有高可靠性的系統。
此外,透過採用超低消耗電流技術「Nano Energy™」,實現了500nA(0.5µA)的超低消耗電流,僅為同等功能和精度的普通產品的1/16,因此也可以使用於擔心功耗增加的應用產品中。
Type
電壓[V]
偵測[V]
偵測[V]
精度[%]
電流(Typ.)[µA]
範圍[℃]
*全溫度
(2.9×2.8×1.25)
※包括上述產品在內,ROHM擁有超過1,000種Reset IC的產品陣容。如欲瞭解更多資訊,請參考:
https://www.rohm.com.tw/products/power-management/voltage-detectors
<應用範例>
◇車電設備: EV/HEV逆變器、引擎控制單元、ADAS、汽車導航系統、汽車空調
◇工控設備: FA設備、計量儀器、伺服系統、各種感測器系統等
需要對電子電路進行電壓監控的各類型車電和工控設備應用。
<電商銷售資訊>
販售時間:2022年6月起
銷售產品:BD48HW0G-C
<關於Nano Energy™>
Nano Energy™是在ROHM的垂直整合生產體制下,融合「電路設計」、「電路佈線」、「製程」等三大先進類比電源技術優勢,而實現的超低消耗電流技術。使用該技術,無負載時的消耗電流可低至奈安(nA)等級,不僅可延長電池供電的物聯網設備和行動裝置的驅動時間,還有助於不希望增加功耗的車電和工控設備的高效率工作。
ttps://www.rohm.com.tw/support/nano
<名詞解釋>
・「Nano Energy™」是ROHM Co., Ltd.的商標或註冊商標。
<新產品DM>
高精度、超低消耗電流支援40V電壓Window Type 電壓檢測器 (Reset IC)(PDF:743KB)
