ROHM推出更小尺寸通用晶片電阻新產品「MCRx系列」
較同等額定功率產品尺寸更小 保證長期穩定供貨

2024年12月5日

半導體製造商ROHM（總公司：日本京都市）在通用晶片電阻「MCR系列」產品陣容中新增了助力應用產品小型化和更高性能的「MCRx系列」。新產品包括大功率型「MCRS系列」和低阻值、大功率型「MCRL系列」二個系列。

MCRS/MCRL series

在電子設備日益多功能化和電動化的現代社會，電子元件的小型化和性能提升已成為重要課題。尤其是在汽車市場，隨著電動車（xEV）的普及，電子元件的使用量也迅速增加。另外在工業設備市場，隨著設備功能越來越多，效率越來越高，對小型高性能電子元件的需求也與日俱增。對此，ROHM推出的高性能小型電阻「MCRx系列」，將可滿足汽車和工業設備市場的需求。

「MCRx系列」採用優化傳統元件內部結構的新設計，提高各尺寸產品的生產效率和品質，以及產品可靠性。新產品符合汽車電子產品可靠性標準「AEC-Q200」*2，不僅可滿足隨著電動車（xEV）*3的普及而不斷增長的汽車市場需求，還有助擴大在基地台和伺服器等通訊基礎設施、以及FA設備等市場相關應用。另外由於是長期穩定供貨的產品，還有助在工業設備等長壽命應用中持續使用。

其中「MCRS系列」透過優化內部結構和採用新材料，提高了額定功率並改善了溫度特性（電阻溫度係數TCR*1），與傳統產品相比，以較小尺寸實現了同等性能。目前擁有從1005尺寸到6432尺寸等豐富產品陣容，客戶可根據安裝空間選擇合適的產品，有助設計出高效率的集約型電路，並大幅提升設計靈活性。而「MCRL系列」是「MCRS系列」的低阻值型產品。該系列擁有從2012到6432等尺寸陣容，非常適用於電流檢測應用。

今後，ROHM還計畫開發「MCRS系列」中支援+155℃工作的0603尺寸小型產品。此外， ROHM也將開始供貨完全無鉛的更小型0402尺寸「MCRE系列」產品。上述產品將增強ROHM對於進一步小型化的需求、基於環保意識的自主管制以及出口限制的對應能力。
新產品將以每月10億個的規模開始逐步供貨。並計畫根據市場需求進一步擴大產能，並已開始透過電商平台銷售。（MCR100L樣品價格 120日元/個，未稅）。

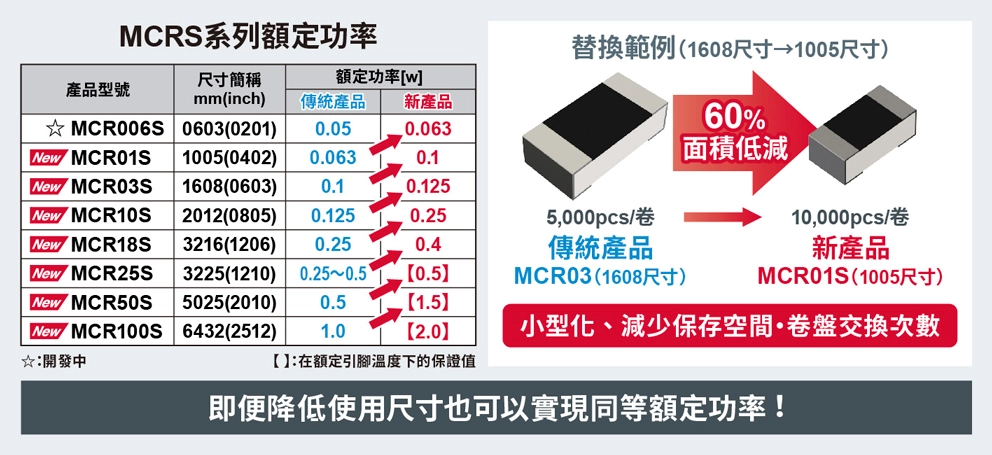

MCRS系列額定功率

＜產品陣容＞

MCRS系列＜大功率型＞

產品型號 Datasheet 尺寸簡稱 額定功率
[W]		 額定周圍
溫度
[℃]		 額定引腳
溫度
[℃]		 元素
最高電壓
[Ｖ]		 阻值
公差
[％]		 電阻溫度
係數
[ppm/℃]		 電阻值範圍
[Ω]		 工作溫度
範圍
[℃]		 對應車規
AEC-Q200
[mm] [inch]
NewMCR01S PDF 1005 0402 0.1 70 － 75 F（±1） ±100 10≦R≦10M（E24, E96系列） −55～＋155 YES
J（±5） ±400 1≦R＜10（E24系列）
J（±5） ±200 10≦R≦10M（E24系列）
（Jumper type）導通電組值：50mΩMax. 額定電流：1.5A
NewMCR03S PDF 1608 0603 0.125 70 － 150 F（±1） ±100 10≦R≦10M（E24, E96系列） −55～＋155 YES
J（±5） ±400 1≦R＜10（E24系列）
J（±5） ±200 10≦R≦10M（E24系列）
（Jumper type）導通電組值：50mΩMax. 額定電流：2A
NewMCR10S PDF 2012 0805 0.25 70 － 200 F（±1） ±250 1≦R＜10（E24系列） −55～＋155 YES
F（±1） ±100 10≦R≦2.2M（E24, E96系列）
J（±5） ±400 1≦R＜10（E24系列）
J（±5） ±200 10≦R≦10M（E24系列）
（Jumper type）導通電組值：50mΩMax. 額定電流：2.5A
NewMCR18S PDF 3216 1206 0.4 70 － 200 F（±1） ±250 1≦R＜10（E24系列） −55～＋155 YES
F（±1） ±100 10≦R≦2.2M（E24, E96系列）
J（±5） ±400 1≦R＜10（E24系列）
J（±5） ±200 10≦R≦10M（E24系列）
（Jumper type）導通電組值：50mΩMax. 額定電流：2.5A
NewMCR25S PDF 3225 1210 0.5 70 110 200 F（±1） ±200 1≦R＜10（E24系列） −55～＋155 YES
F（±1） ±100 10≦R≦2.2M（E24, E96系列）
J（±5） ±400 1≦R＜5.6（E24系列）
J（±5） ±200 5.6≦R≦3.3M（E24系列）
（Jumper type）導通電組值：50mΩMax. 額定電流：2A
NewMCR50S PDF 5025 2010 1.5 70 105 250 F（±1） ±200 1≦R＜10（E24系列） −55～＋155 YES
F（±1） ＋100/−150※1 10≦R＜27（E24, E96系列）
±100※2
F（±1） ±100 27≦R≦2.2M（E24, E96系列）
J（±5） ±400 1≦R＜10（E24系列）
J（±5） ±200 10≦R≦4.7M（E24系列）
（Jumper type）導通電組值：50mΩMax. 額定電流：4A
NewMCR100S PDF 6432 2512 2 70 105 250 F（±1） ±200 1≦R＜10（E24系列） −55～＋155 YES
F（±1） ＋100/−150※1 10≦R＜27（E24, E96系列）
±100※2
F（±1） ±100 27≦R≦2.2M（E24, E96系列）
J（±5） ±400 1≦R＜10（E24系列）
J（±5） ±200 10≦R≦4.7M（E24系列）
（Jumper type）導通電組值：50mΩMax. 額定電流：4A

※1（＋25℃/－55℃），※2（＋25℃/＋125℃）

E24:標準產品，E96:接單生產產品



MCRL系列＜低阻值/大功率型＞

產品型號 Datasheet 尺寸簡稱 額定功率
[W]		 額定周圍
溫度
[℃]		 額定引腳
溫度
[℃]		 阻值
公差
[％]		 電阻溫度
係數
[ppm/℃]]		 電阻值範圍
[Ω]		 工作溫度
範圍
[℃]		 對應車規
AEC-Q200
[mm] [inch]
NewMCR10L PDF 2012 0805 0.5 70 － F（±1）
J（±5）		 0～250 47m≦R＜120m（E24系列） －55～＋155 YES
0～150 120m≦R≦910m（E24系列）
NewMCR18L PDF 3216 1206 0.75 70 － F（±1）
J（±5）		 0～250 47m≦R＜100m（E24系列） −55～＋155 YES
0～150 100m≦R≦910m（E24系列）
NewMCR25L PDF 3225 1210 1.25 70 125 D（±0.5）
F（±1）
J（±5）		 0～150 47m≦R＜100m（E24系列） －55～＋155 YES
0～125 100m≦R＜220m（E24系列）
0～100 220m≦R＜510m（E24系列）
0～75 510m≦R≦910m（E24系列）
NewMCR50L PDF 5025 2010 2 70 125 D（±0.5）
F（±1）
J（±5）		 0～250 47m≦R＜150m（E24系列） －55～＋155 YES
0～200 150m≦R＜300m（E24系列）
0～150 300m≦R≦910m（E24系列）
NewMCR100L PDF 6432 2012 3 70 125 F（±1）
J（±5）		 0～300 47m≦R＜75m（E24系列） －55～＋155 YES
0～250 75m≦R＜200m（E24系列）
0～200 200m≦R＜560m（E24系列）
0～150 560m≦R≦910m（E24系列）

E24:標準產品



MCRE系列＜完全無鉛型＞

產品型號 Datasheet 尺寸簡稱 額定功率
[W]
（70℃）		 元素
最高電壓
[V]		 阻值
公差
[％]		 電阻溫度
係數
[ppm/℃]		 電阻值範圍
[Ω]		 工作溫度
範圍
[℃]		 對應車規
AEC-Q200
[mm] [inch]
NewMCR004E PDF 0402 01005 0.031
（1/32）		 15 F（±1） ±300 1≦R＜100（E24, E96系列） −55～＋155 －
±250 100≦R≦1M（E24, E96系列）
J（±5） ±300 1≦R＜100（E24系列）
±250 100≦R≦1M（E24系列）
（Jumper type）導通電組值 ：50mΩMax. 額定電流 ：0.5A

E24:標準產品，E96:接單生產產品

＜應用示例＞

適用於各類型應用（醫療、軍事、航空航太和核控制設備除外）
汽車零組件
・電動車（xEV)：電池管理系統（BMS）、動力總成控制、先進駕駛輔助系統（ADAS)
・汽車電子：引擎控制單元（ECU）、資訊娛樂系統等
工業設備
・機器人技術：工業機器人控制系統
・工廠自動化（FA）：自動化生產線控制系統
・功率轉換裝置：逆變器、轉換器等
消費性電子設備
・智慧設備：智慧型手機、平板電腦、穿戴式裝置
・家用電器：電視、冰箱、洗衣機等
通訊設備
・網路設備：路由器、交換式集線器、資料中心用通訊設備等

＜電商銷售資訊＞

開始銷售時間：2024年12月起
產品型號：
MCR01S、MCR03S、MCR10S、MCR18S、MCR25S、MCR50S、MCR100S
MCR10L、MCR18L、MCR25L、MCR50L、MCR100L
預計將會增加更多阻值的產品。

＜阻值檢索網頁＞

可在產品頁面上點選系列名稱或阻值進行檢索並購買樣品。
https://www.rohm.com.tw/products/resistors

＜名詞解釋＞

*1）電阻溫度係數（TCR：Temperature Coefficient of Resistance）
表示電阻的阻值隨溫度變化而變化多少的指標。TCR值越低，相對環境溫度變化的阻值變化越小，性能越穩定。
*2) AEC-Q200
AEC是Automotive Electronics Council的縮寫，是大型汽車製造商和美國大型電子元件製造商所聯手制定的汽車電子產品可靠性標準。符合該標準的車規元件可確保在惡劣環境條件下的可靠性。Q200是專門針對電阻、電容和電感等被動元件所制定的標準。
*3) xEV（電動車）
混合動力車（HEV）、插電式混合動力車（PHEV）、純電動車（EV）等以馬達為主要動力來源的車輛總稱。
