新產品 BD9P系列

“BD9P系列”是一款高速響應的高效率切換穩壓器,可以將高達40V的輸入電壓輸出為0.8V~8.5V的穩定直流電壓。即使在電池的電源電壓有波動時,也可以穩定運行。與普通產品相比,可將輸入電壓波動時的輸出過衝抑制在1/10以下,進而減少傳統為解決過衝問題而添加的電容容量。

“BD9P系列”採用新型控制方式,將電路消耗電流降至傳統產品的1/3,從輕載到重載都保持著業界頂級水準的高效率。該系列產品同時具備了過往難以並存的高速響應和高效率,並且不僅在重載時達到92%(輸出電流為1A時)的高轉換效率,在輕載(1mA)時也具有85%的出色轉換效率。“BD9P系列”的高效率設計,不僅有助於降低汽車行駛時的功耗,而且還有助於降低引擎停止時的功耗。

不僅如此,若將“BD9P系列”與後段的二次側電源IC“BD9S系列”相結合,將能組成更高效的高速響應車電電源電路。ROHM提供的這些參考設計方案目前已經公開在官網上。除了解決方案參考板和各種設計支援工具之外,ROHM還公開了一款線上模擬工具“ROHM Solution Simulator”,可以用來確認“BD9P系列”的特性。該工具能夠以接近於週邊電路設計和參考設計的實際使用條件模擬實際運行狀況,進而能夠顯著降低產品設計階段的負擔。

特點

1.電池電壓波動時不過衝,可維持穩定運作

バッテリ変動に強い車載プライマリDC/DCコンバータ「BD9Pシリーズ」

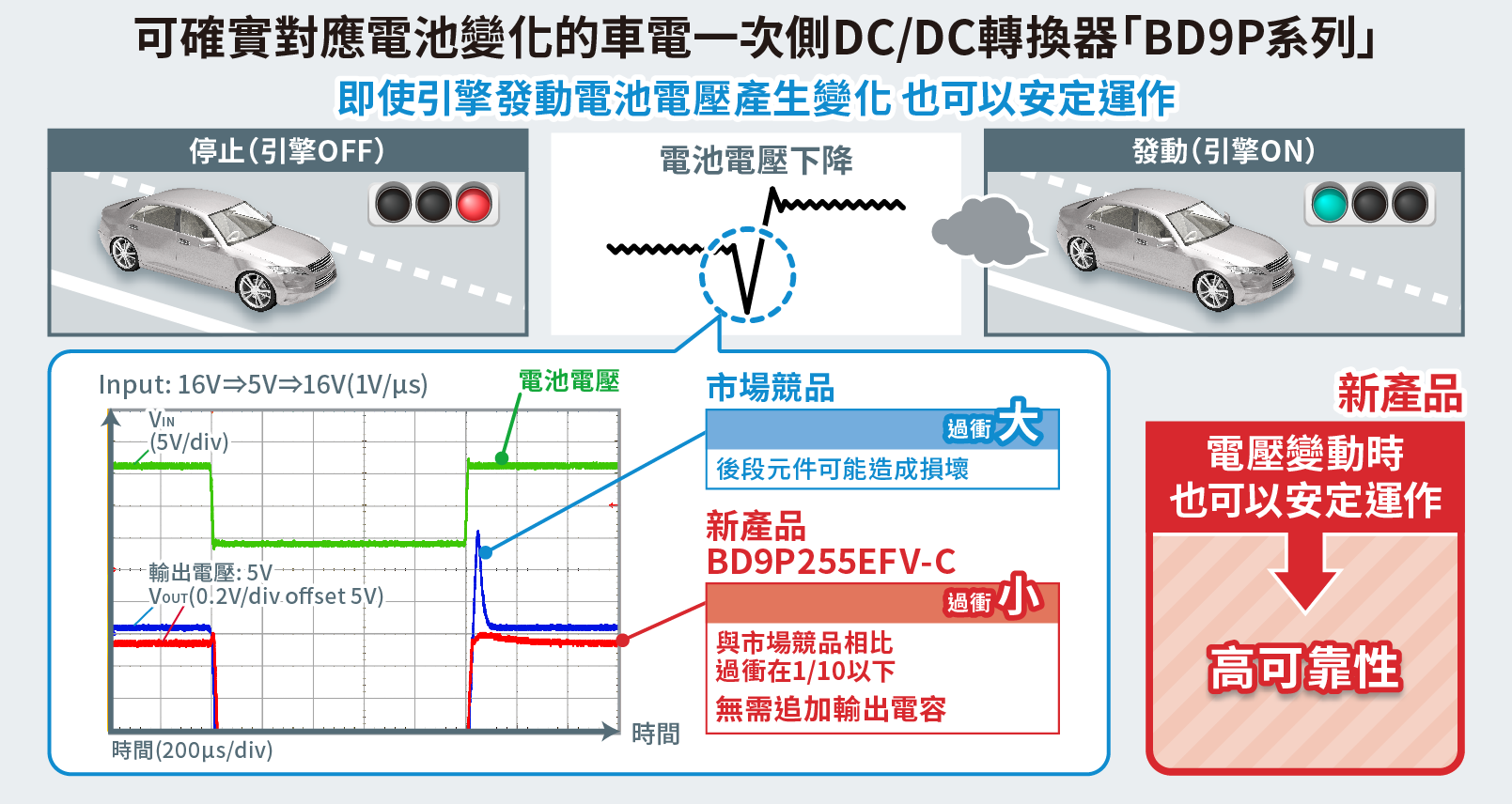

汽車發動時引起的電池電壓突然波動,可能會導致電源電壓低於輸出設定電壓的極端情況。在這種情況下,當電壓恢復到正常值時,在輸出電壓中發生的過衝一直是設計上要解決的問題。
“BD9P系列”可將輸出電壓過衝抑制在傳統產品的1/10以下,可使裝置的運行更穩定,從而可減少普通產品中為解決過衝問題而添加的電容容量。

2.在更大的負載電流範圍中保有高效率,有助進一步降低應用功耗

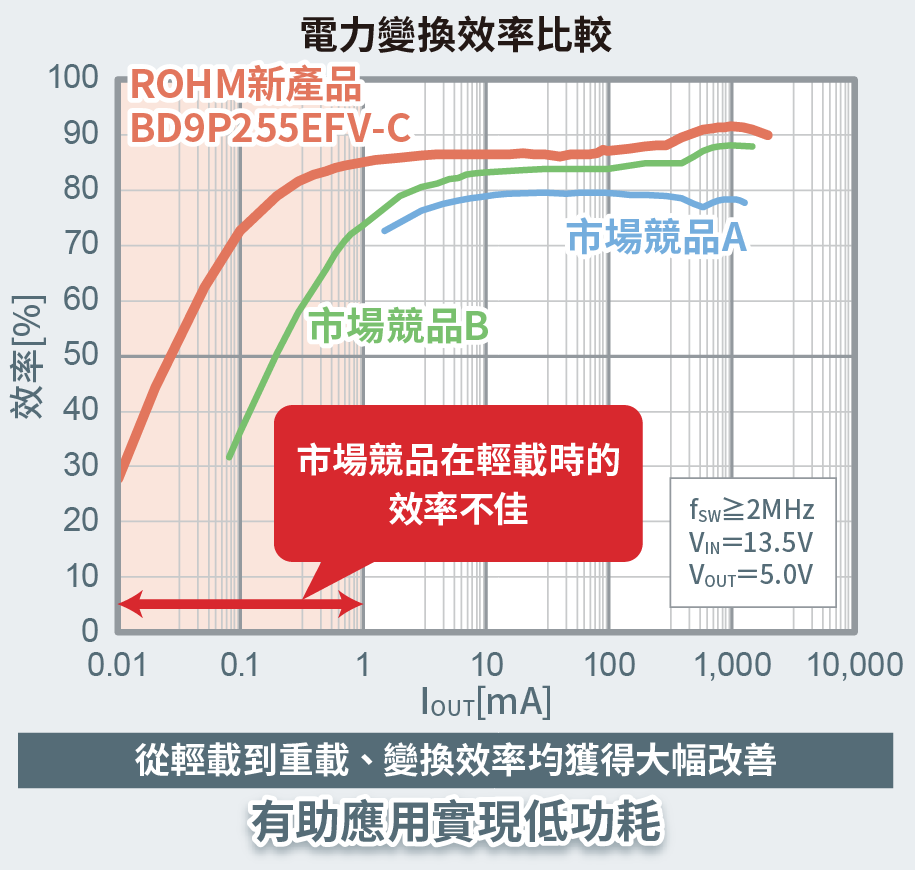

電力変換効率比較

“BD9P系列”同時具備高速響應和高效率優勢,而這兩項通常被認為是難以並存的。
採用傳統技術的電源IC,為了確保高速響應性能,需要較大的驅動電流,在輕載時很難同時兼顧高速響應和高效率。
而“BD9P系列”採用新型控制方式,即使驅動電流低於普通產品,也能保有足夠高的響應速度。這不僅使重載時的轉換效率高達92%(輸出電流1A時),而且使輕載時的轉換效率也達到85%(1mA時)。從輕載到重載均實現了非常出色的高效率,因此無論是引擎停止時還是行駛時,都非常有助於降低應用產品的功耗。

3.採用Nano Pulse ControlTM技術,實現高降壓比和穩定運作

“BD9P系列”採用ROHM獨創超高速脈衝控制技術“Nano Pulse ControlTM”,以不會干擾到AM廣播頻段(1.84MHz Max.)的2.2MHz頻段工作,對於高達40V的高壓輸入,還可以保有由後段元件驅動的3.3V~5.0V級穩定輸出。此外,內部時脈產生器內建有展頻功能,可降低雜訊峰值,因此非常適用於對輻射雜訊要求尤為嚴格的車電應用。

4.提供減少開發工時的線上工具

參考設計(REFRPT001)

ROHM公開的參考設計和“ROHM Solution Simulator”,有助於大大減少在電路設計、電路板設計、降噪設計、熱設計、模擬等各階段的設計工時。ROHM目前已經在其官網上公開了包括新產品“BD9P系列”在內的參考設計。

參考設計(REFRPT001)

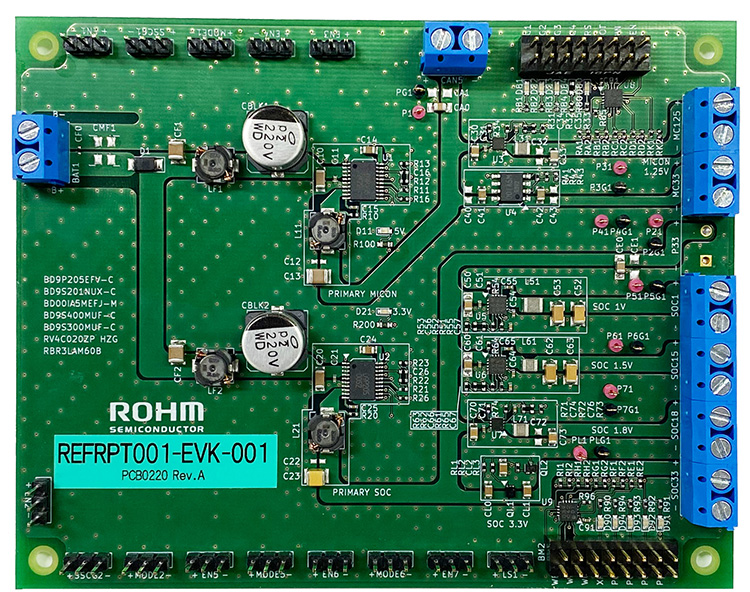

官網上已經公開了一次側電源採用“BD9P系列”、二次側電源採用“BD9S系列”的參考設計。電路配置涵蓋了ADAS和資訊娛樂功能所需的電源系統。參考板“REFRPT001-EVK-001”的電路板設計不僅已經過標準的電氣特性檢測,還完成了EMC測試和熱設計,可以作為評估報告並確認其特性。此外,還公開了各種設計支援工具,包括設計資料、所搭載產品的模擬模型以及PCB CAD用的符號等。在設計討論和實際安裝時,歡迎充分利用這些工具。

已公開的設計支援工具

設計資料(電路圖、BOM、PCB資料 等)
模擬模型(SPICE模型、熱模擬用模型)
PCB程式館(CAD工具用的符號、引腳焊盤等)

ROHM Solution Simulator

ROHM的線上模擬工具“ROHM Solution Simulator”提供了僅需至ROHM官網即可對BD9P系列的頻率響應、負載響應和電源響應性能進行模擬的環境。使用該線上模擬工具,僅需設定條件即可輕鬆模擬並確認結果。這可以省去為進行早期研究(如在目標條件下確認特性)而重新構建模擬環境的麻煩。
不僅如此,ROHM還準備了一個透過適用於參考板“REFRPT001-EVK-001”的電路來確認一次側電源和二次側電源配置的基本特性的模擬環境。ROHM透過提供豐富的設計支援工具,大力支援客戶的研發。

REFRPT001 / Load Response for 5.0V power tree sub-circuit (Login Required)
REFRPT001 / Load Response for 3.3V power tree sub-circuit (Login Required)

應用範例

◇ADAS的感測器、相機、雷達
◇車電資訊娛樂系統、儀錶盤、BCM(車身控制模組)
等汽車中要求小型、高效和高可靠性的應用

產品系列

一次側 切換穩壓器 BD9P系列

品番 絶対最大
定格
入力電圧
範囲
出力電圧 最大出力
電流
出力電圧
精度
動作
周波数
動作温度
範囲
パッケージ
BD9P105EFV-C 42V 3.5V~40.0V 0.8V~8.5V 1.0A ±1.75% 2.2MHz -40℃~
+125℃
HTSSOP-B20
(6.5×6.4×1.0mm)
BD9P135EFV-C 3.3V(Typ.)
BD9P155EFV-C 5.0V(Typ.)
BD9P105MUF-C 0.8V~8.5V VQFN20FV4040
(4.0×4.0×1.0mm)
BD9P135MUF-C 3.3V(Typ.)
BD9P155MUF-C 5.0V(Typ.)
NEW  BD9P108MUF-C 0.8V~8.5V
NEW  BD9P206EFV-C 0.8V~8.5V 2.0A 440kHz HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P236EFV-C 3.3V(Typ.)
NEW  BD9P256EFV-C 5.0V(Typ.)
BD9P205EFV-C 0.8V~8.5V 2.2MHz
BD9P235EFV-C 3.3V(Typ.)
BD9P255EFV-C 5.0V(Typ.)
BD9P205MUF-C 0.8V~8.5V VQFN20FV4040
(4.0×4.0×1.0mm)
BD9P235MUF-C 3.3V(Typ.)
BD9P255MUF-C 5.0V(Typ.)
NEW  BD9P208MUF-C 0.8V~8.5V
NEW  BD9P305EFV-C 0.8V~8.5V 3.0A 2.2MHz
or
440kHz
HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P308MUF-C 0.8V~8.5V VQFN20FV4040
(4.0×4.0×1.0mm)
NEW  BD9P608MFF-C 0.8V~8.5V 6.0A VFN20FV4535
(4.5×3.5×1.0mm)

二次側 切換穩壓器 BD9S系列

品番 絶対最大
定格
入力電圧
範囲
出力電圧 最大出力
電流
出力電圧
精度
動作
周波数
動作温度
範囲
パッケージ
BD9S000NUX-C 7V 2.7V~ 5.5V 0.8V ~VIN 0.6A ±1.5% 2.2MHz -40℃~
+125℃
VSON008X2020
(2.0×2.0×0.6mm)
BD9S100NUX-C 0.8V ~VIN 1.0A VSON008X2020
(2.0×2.0×0.6mm)
NEW  BD9S109NUX-C 0.8V ~VIN 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S110NUX-C 1.2V(Typ) 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S111NUX-C 1.8V(Typ) 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S200MUF-C 0.8V ~VPVINx0.8V 2.0A VQFN16FV3030
(3.0×3.0×1.0mm)
BD9S201NUX-C 0.8V ~VIN 2.0A VSON008X2020
(2.0×2.0×0.6mm)
NEW  BD9S209NUX-C 0.8V ~VIN 2.0A VSON008X2020
(2.0×2.0×0.6mm)
NEW  BD9S231NUX-C 0.8V ~VIN 2.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S300MUF-C 0.8V ~VIN 3.0A VQFN16FV3030
(3.0×3.0×1.0mm)
BD9S400MUF-C 0.8V ~VPVINx0.8V 4.0A VQFN16FV3030
(3.0×3.0×1.0mm)
NEW  BD9S402MUF-C 0.6V ~VPVINx0.75V 4.0A ±1.0% VQFN16FV3030
(3.0×3.0×1.0mm)

設計模型

一次側 切換穩壓器 BD9P系列

產品名稱 SPICE模型 熱模型 電路圖符號和焊盤引腳 3D Step模型 Calculation-sheet
BD9P105EFV-C available available available available available
BD9P105MUF-C available available available available available
NEW  BD9P108MUF-C available - available available -
BD9P135EFV-C - available available available available
BD9P135MUF-C - available available available available
BD9P155EFV-C - available available available available
BD9P155MUF-C - available available available available
BD9P205EFV-C available available available available available
BD9P205MUF-C available available available available available
NEW  BD9P208MUF-C available - available available -
BD9P235EFV-C available - available available available
BD9P235MUF-C - available available available available
BD9P255EFV-C - available available available available
BD9P255MUF-C - available available available available
NEW  BD9P206EFV-C available - available available -
NEW  BD9P236EFV-C - - available available -
NEW  BD9P256EFV-C - - available available -
NEW  BD9P305EFV-C - - available available -
NEW  BD9P308MUF-C - - available available -
NEW  BD9P608MFF-C - - available available -

二次側 切換穩壓器 BD9S系列

產品名稱 SPICE模型 熱模型 電路圖符號和焊盤引腳 3D Step模型 Calculation-sheet
BD9S000NUX-C available - available available -
BD9S100NUX-C available - available available -
NEW  BD9S109NUX-C - - available available -
BD9S110NUX-C - - available available -
BD9S111NUX-C - - available available -
BD9S200MUF-C - - available available -
BD9S201NUX-C available available available available -
NEW  BD9S209NUX-C - - available available -
NEW  BD9S231NUX-C - - available available -
BD9S300MUF-C available available available available -
BD9S400MUF-C available available available available -
NEW  BD9S402MUF-C available - available available -
