BD9S402MUF-C
Nano Pulse Control™, QuiCur™, 2.7V～5.5V輸入 4A 2.2Mhz 單通道同步整流 支持車載 降壓DC-DC轉換器
BD9S402MUF-C
Nano Pulse Control™, QuiCur™, 2.7V～5.5V輸入 4A 2.2Mhz 單通道同步整流 支持車載 降壓DC-DC轉換器
BD9S402MUF-C是一款內置低導通電阻功率MOSFET的同步整流降壓型DC-DC轉換器。可輸出最大4A的電流。其開關頻率高達2.2MHz，因此允許使用小型電感器。該產品採用電流模式控制，具有高速瞬態響應性能。另外，還內置有相位補償電路，僅用很少的外置元器件即可構建應用產品。
Product Detail
功能安全:
規格:
ch
1
Integrated FET / Controller
Integrated FET
Topology
Buck
Synchronous / Nonsynchronous
Synchronous
Vin1(Min.)[V]
2.7
Vin1(Max.)[V]
5.5
Vout1(Min.)[V]
0.6
Vout1(Max.)[V]
4.125
Iout1(Max.)[A]
4
SW frequency(Max.)[MHz]
2.2
Light Load mode
No
EN
Yes
PGOOD
Yes
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Package Size [mm]
3x3 (t=1)
Common Standard
AEC-Q100 (Automotive Grade)
功能:
- QuiCur™
- Nano Pulse Control™
- AEC-Q100 Qualified(Grade 1)
- Functional Safety Supportive Automotive Products
- Single Synchronous Buck DC/DC Converter
- Adjustable Soft Start Function
- Output Discharge Function
- Power Good Output
- Under Voltage Lockout Protection(UVLO)
- Short Circuit Protection(SCP)
- Output Over Voltage Protection(OVP)
- Over Current Protection(OCP)
- Thermal Shutdown Protection(TSD)
- Wettable Flank QFN Package
Supporting Information
背景
近年來在汽車應用領域，隨著事故預防和自動駕駛技術的創新，對安全性能的要求也越來越高。與此同時，包括車規感測器、相機在內的ADAS系統SoC（System on a Chip）和微控制器也日益複雜（為提高處理能力而提高電流、為省電而降低電壓），因此也要求負責供電的電源IC，要在負載電流波動的嚴苛條件下，能更穩定地運作。為滿足上述對於電源IC的特性要求，ROHM在2017年針對低電壓輸出需求，推出了超高速脈衝控制技術「Nano Pulse Control™」，並在2021年針對穩定運作需求，推出了高速負載響應技術「QuiCur™」。本次首次將QuiCur™技術融入至ROHM產品中，在同等性能的車規二次側DC/DC轉換IC中，實現了業界頂級的超穩定運作。
BD9S402MUF-C 詳情
「BD9S402MUF-C」不僅滿足ADAS用二次側DC/DC轉換IC需要的切換工作頻率2MHz、輸出電流4A等基本要求，而且透過ROHM獨家超高速脈衝控制技術「Nano Pulse Control™」，還可滿足次世代SoC和微控制器要求的0.6V低電壓輸出（優於目前市場要求的1.0V輸出）。

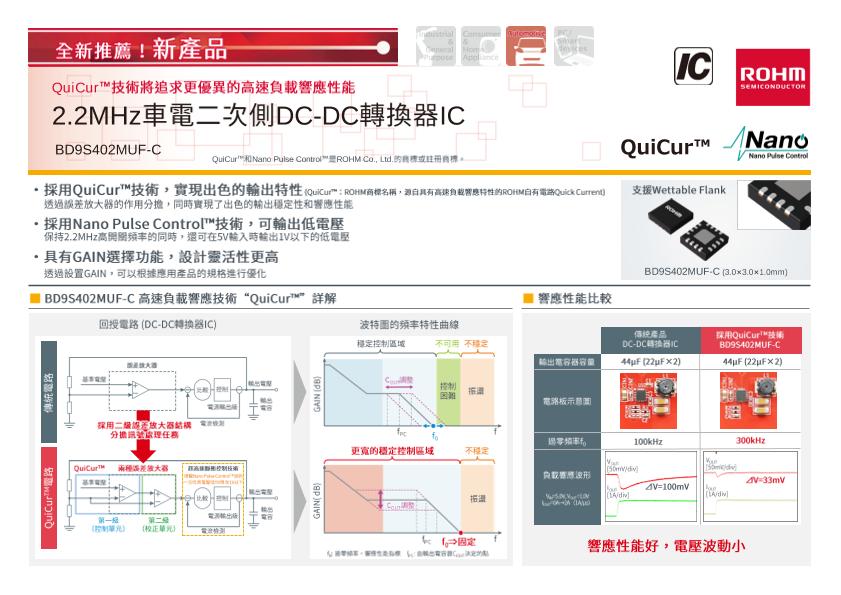

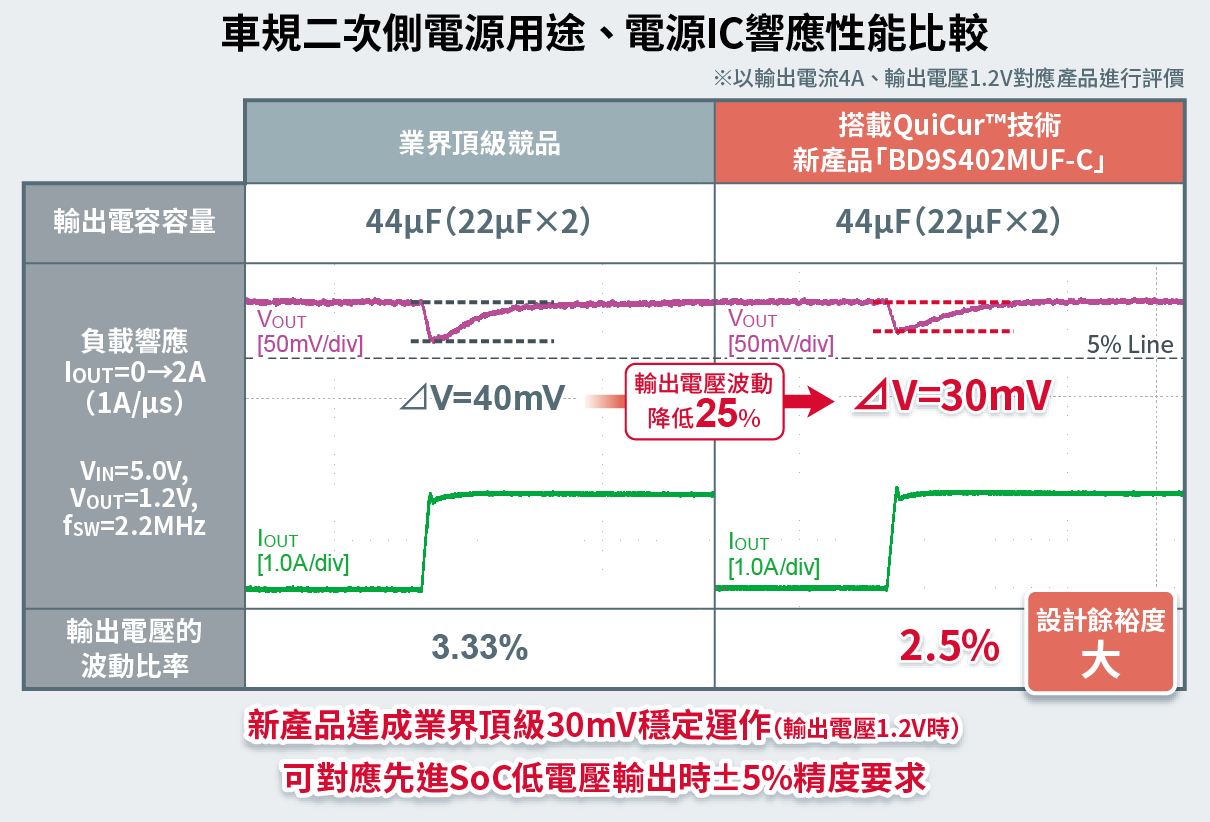

另外，由於採用全新高速負載響應技術「QuiCur™」，也實現了非常出色的穩定運作（負載響應特性）。即使在1.0V以下的低電壓輸出條件下，或者在負載電流波動時，也可以將電壓波動抑制在±5%以內，因此非常適用於高階ADAS的二次側電源。

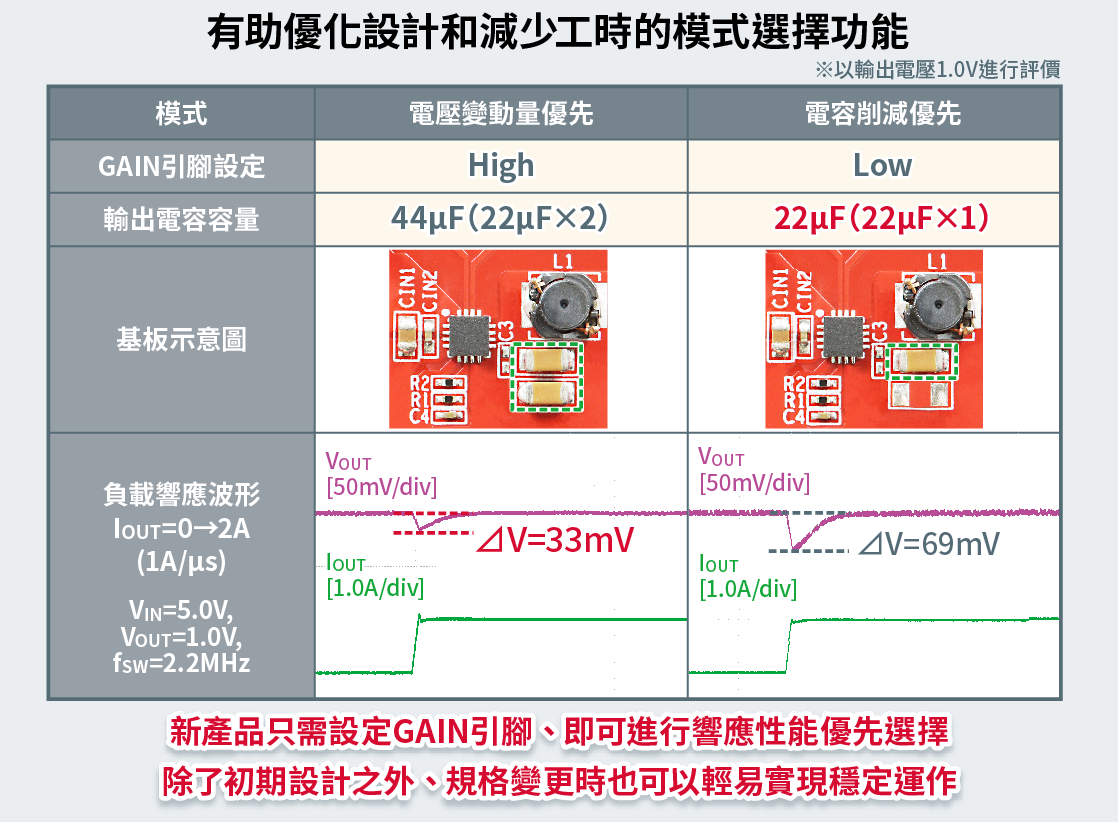

此外，利用搭載QuiCur™技術所帶來的特性優勢，「BD9S402MUF-C」還具備一項新功能：響應性能選擇功能，只需將GAIN引腳設定為High/Low，即可輕鬆在「電壓變動量優先（業界頂級的超穩定運作）」和「電容削減優先（22μF小容量穩定運作）」之間進行切換。例如，當需要以高性能SoC電源來高速處理負載電流波動（出色的負載響應特性）時，便將GAIN引腳設定為High；當需要以簡單的微控制器電源來使用，且無需擔心負載電流波動時，只需將GAIN引腳設定為Low，即可輕易在性能和成本之間取得良好平衡。除了在初期設計階段以外，還可以在規格或型號變更時，輕易實現預期的穩定運作，因此有助設計人員大幅減少電路設計工時。
應用範例
◇感測器、相機、雷達等ADAS系統
◇無線通訊模組、閘道器等通訊系統
◇儀錶板、抬頭顯示器（HUD）等資訊娛樂系統 等
採用高性能SoC、微控制器和DDR記憶體的車規應用二次側電源。
Reference Design / Application Evaluation Kit
-
- Evaluation Board - BD9S402MUF-TSB-001
This Evaluation Board was developed for ROHM’s single Synchronous buck DC/DC converter BD9S402MUF-C. It has fast transient response performance due to current mode control, and the built-in QuiCur™ maximizes the response performance. It has a built-in phase compensation circuit. Applications can be created with a few external components.
