ROHM推出實現低損耗和超低雜訊特性的第4代快速恢復二極體「RFL/RFS系列」
有助提高空調、電動車充電樁電源效率 減少應用雜訊對策

2022年6月24日

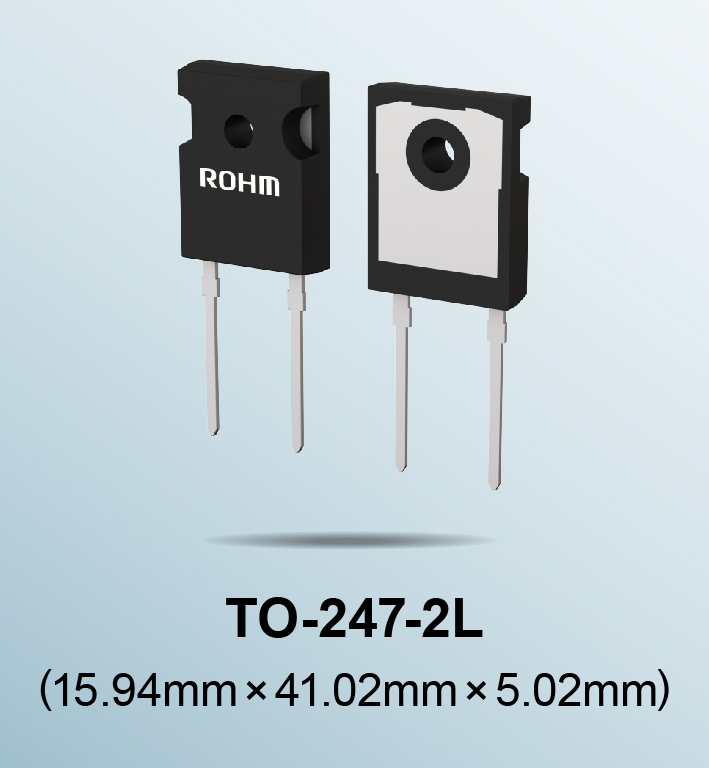

TO-247-2L



半導體製造商ROHM（總公司：日本京都市）針對空調和電動車充電樁等，需要大功率的工控裝置和消費電子裝置，研發出實現低VF、高速trr特性*1以及超低雜訊特性的第4代快速恢復二極體（以下稱FRD）650V耐壓「RFL/RFS系列」。

近年來，隨著全球功率消耗量的增加，如何有效利用功率已成為極待解決的課題。其中，高功耗的生活家電和電動車充電樁等工控裝置，不僅需要提高電源電路的效率，還需要減輕雜訊設計的負擔。因此，ROHM推出的新產品，同時實現了可更高效運行的低VF特性，以及可減少切換關斷時損耗的高速trr特性，還有切換關斷時的超低雜訊特性。

透過優化元件結構和材料，新產品同時提高了VF和trr性能，這兩項性能皆是FRD的重要特性，卻又存在難以兼顧的關係。與傳統產品相比，低VF型RFL系列的VF降低約3.2%，trr降低約8.3%；與傳統產品（RFUH系列）相比，高速trr型RFS系列的VF降低約17.9%。利用這兩個產品系列，可以實現符合電源電路應用需求的最佳化設計，從而有助提高電源效率。此外，與市場競品相比，切換關斷時的雜訊非常低，有助減少雜訊對策零件數量並減輕設計負擔。
新產品已經開始以兩個系列每月10萬個的規模投入量產（樣品價格700日元/個，未稅），且可透過網路平台購買。

V<sub>F</sub>・trr 特性比較マップ
ノイズ性能比較波形

＜產品陣容＞

・RFL系列（低VF型）

產品型號絕對最大額定值(Tc=25℃)電氣特性(Tj=25℃)接合部溫度TJ Max.[℃]封裝
逆向電壓VR[V]平均整流電流IO[A]順向電壓VF Max.[V] 逆向電流IR Max.[uA] 逆回復時間trr Max.[ns]
順向電流IF [A]逆向電壓VR[V]
New
RFL30TZ6S		650301.530565055175TO-247-2L
(TO-247GE-2L)
New
RFL60TZ6S		60601075

注)封裝採用JEDEC表記。()內為 ROHM封裝。

・RFS系列（高速trr型）

產品型號絕對最大額定值(Tc=25℃)電氣特性(Tj=25℃)接合部溫度TJ Max.[℃]封裝
逆向電壓VR[V]平均整流電流IO[A]順向電壓VF Max.[V] 逆向電流IR Max.[uA] 逆回復時間trr Max.[ns]
順向電流IF [A]逆向電壓VR[V]
New
RFS30TZ6S		650302.330565035175TO-247-2L
(TO-247GE-2L)
New
RFS60TZ6S		60601055

注)封裝採用JEDEC表記。()內為 ROHM封裝。

＜應用市場＞

  • ・空調、洗衣機、冰箱等PFC（Power Factor Correction）電路
  • ・電動車充電樁等二次側整流電路
  • ・機器人、壓縮機等逆變器電路
  • ・伺服器、基地台電源等電源設備

＜電路結構（拓撲）範例＞

PFC回路例

＜拓撲選擇＞

在設計電源電路時，不同的應用產品，其輸入電壓、輸出電壓、功率、有無絕緣等有所不同，因此需要選擇符合所需規格的電路結構（拓撲）。
ROHM官網提供多種支援的拓撲選擇，可根據不同的拓撲選用合適的元件。
https://www.rohm.com/topology

＜名詞解釋＞

*1) VF・trr特性：
VF（Forward Voltage）是指順向電壓，即正向電流流動產生的二極體引腳之間的電壓。該值越低，應用的工作效率就越高。
trr（Reverse Recovery Time）是指反向恢復時間，即從導通狀態到完全關斷狀態所需的時間。該值越低，切換時的損耗越小。
VF和trr之間存在難以兼顧的關係，兩者都是與二極體損耗息息相關的重要特性。
