RFS60TZ6S (新產品)
650V 60A, TO-247-2L, Ultra Soft Recovery Type, Ultra Fast Recovery Diode

RFS60TZ6S is a silicon epitaxial planar type ultra fast recovery diode featuring ultra high speed trr and soft recovery. Ideal for general rectification applications and PFC (continuous current mode) applications.

Data Sheet 購買 *
* 本產品是標準級的產品。
本產品不建議使用的車載設備。

Product Detail


料號 | RFS60TZ6SGC13
狀態 | 推薦品
封裝 | TO-247GE-2L
單位數量 | 600
最小包裝數量 | 30
包裝形式 | Tube
RoHS | Yes

規格:

Configuration

Single

Package Code

TO-247

Number of terminal

2

VRM[V]

650

Reverse Voltage VR[V]

650

Average Rectified Forward Current IO[A]

60

IFSM[A]

250

Forward Voltage VF(Max.)[V]

2.3

IF @ Forward Voltage [A]

60

Reverse Current IR(Max.)[mA]

0.01

VR @ Reverse Current [V]

650

trr(Max.)[ns]

55

IF @ trr [mA]

500

IR @ trr [A]

1

Storage Temperature (Min.)[°C]

-55

Storage Temperature (Max.)[°C]

175

Package Size [mm]

15.94x20.95 (t=5.22)

Find Similar

功能:

  • Ultra fast recovery / Ultra soft recovery type
  • Ultra low switching loss
  • High current overload capacity

Supporting Information



背景

近年來,隨著全球功率消耗量的增加,如何有效利用功率已成為極待解決的課題。其中,高功耗的生活家電和電動車充電樁等工控裝置,不僅需要提高電源電路的效率,還需要減輕雜訊設計的負擔。因此,ROHM推出的新產品,同時實現了可更高效運行的低VF特性,以及可減少切換關斷時損耗的高速trr特性,還有切換關斷時的超低雜訊特性。

透過優化元件結構和材料,新產品同時提高了VF和trr性能,這兩項性能皆是FRD的重要特性,卻又存在難以兼顧的關係。與傳統產品相比,低VF型RFL系列的VF降低約3.2%,trr降低約8.3%;與傳統產品(RFUH系列)相比,高速trr型RFS系的VF降低約17.9%。利用這兩個產品系列,可以實現符合電源電路應用需求的最佳化設計,從而有助提高電源效率。此外,與市場競品相比,切換關斷時的雜訊非常低,有助減少雜訊對策零件數量並減輕設計負擔。

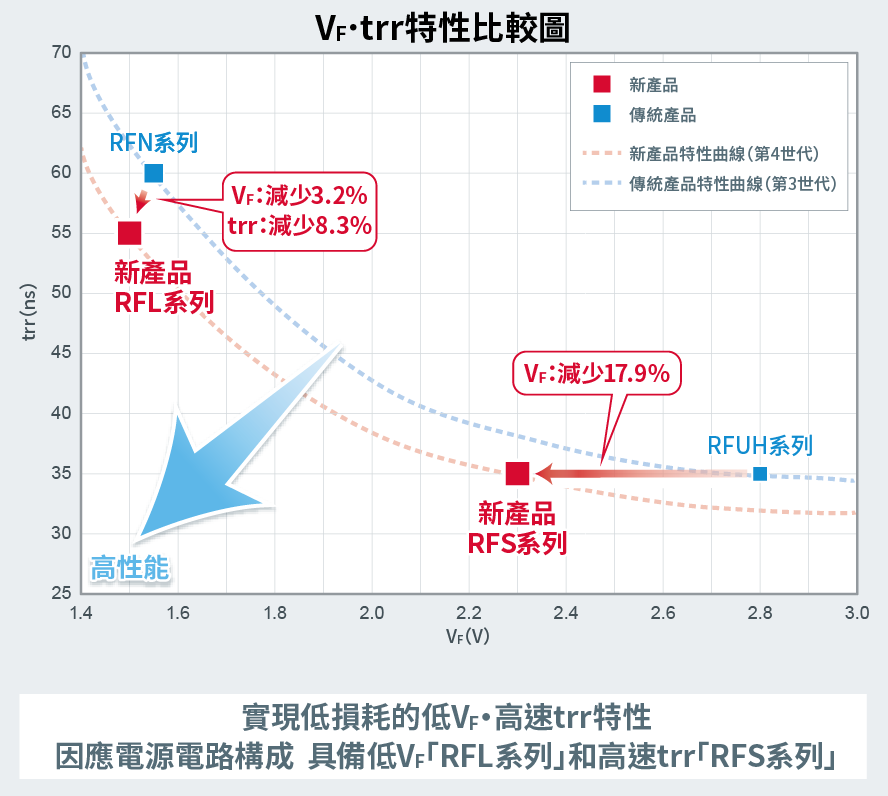

V<sub>F</sub>・trr 特性比較マップ

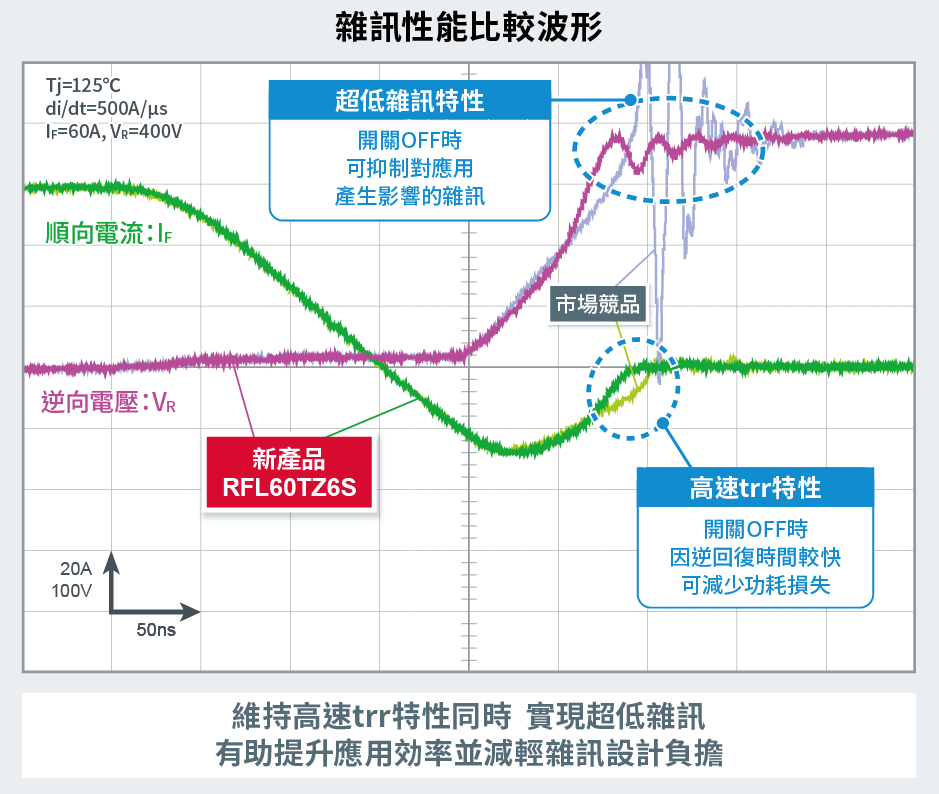

ノイズ性能比較波形

應用市場

・空調、洗衣機、冰箱等PFC(Power Factor Correction)電路
・電動車充電樁等二次側整流電路
・機器人、壓縮機等逆變器電路
・伺服器、基地台電源等電源設備

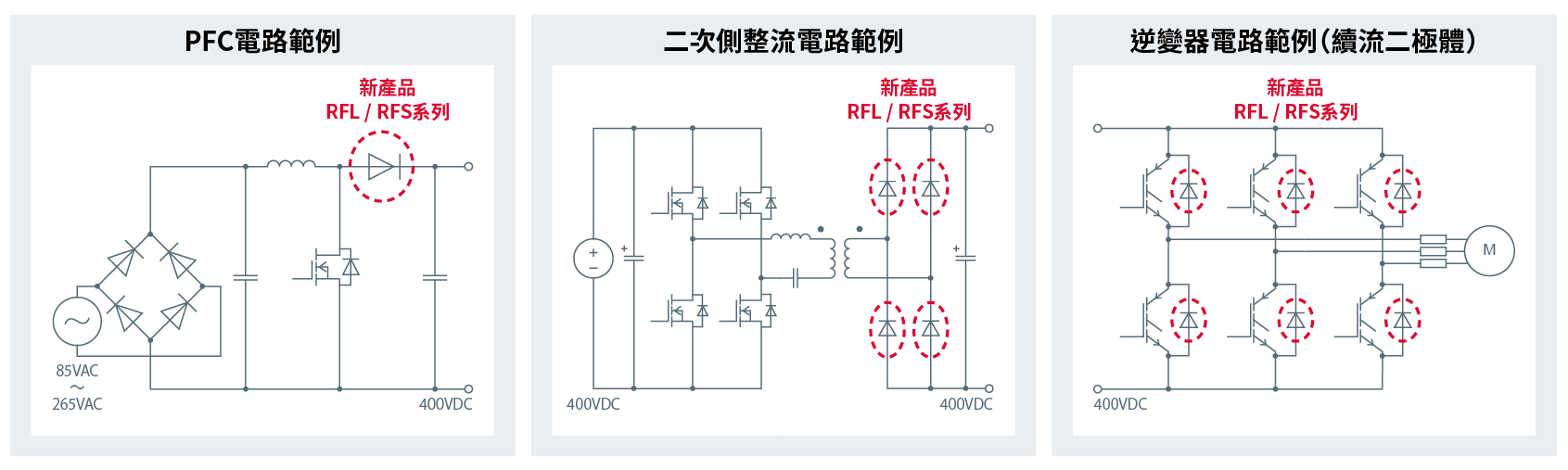

電路結構(拓撲)範例

PFC回路例

拓撲選擇

在設計電源電路時,不同的應用產品,其輸入電壓、輸出電壓、功率、有無絕緣等有所不同,因此需要選擇符合所需規格的電路結構(拓撲)。
ROHM官網提供多種支援的拓撲選擇,可根據不同的拓撲選用合適的元件。
https://www.rohm.com/topology
