RFS30TZ6S
650V 30A, TO-247-2L, 超軟恢復型, 超快恢復二極管
新設計不推薦
RFS30TZ6S
650V 30A, TO-247-2L, 超軟恢復型, 超快恢復二極管
為了既有客戶所需而生產的產品。對於新設計則不予販售。
Product Detail
規格:
Configuration
Single
Package Code
TO-247-2L
Number of terminal
2
VRM[V]
650
Reverse Voltage VR[V]
650
Average Rectified Forward Current IO[A]
30
IFSM[A]
160
Forward Voltage VF(Max.)[V]
2.3
IF @ Forward Voltage [A]
30
Reverse Current IR(Max.)[mA]
0.005
VR @ Reverse Current [V]
650
trr(Max.)[ns]
35
IF @ trr [mA]
500
IR @ trr [A]
1
Tj[℃]
175
Storage Temperature (Min.)[°C]
-55
Storage Temperature (Max.)[°C]
175
Package Size [mm]
20.95x15.94 (t=5.22)
功能:
- Ultra fast recovery / Ultra soft recovery type
- Ultra low switching loss
- High current overload capacity
Supporting Information
背景
近年來，隨著全球功率消耗量的增加，如何有效利用功率已成為極待解決的課題。其中，高功耗的生活家電和電動車充電樁等工控裝置，不僅需要提高電源電路的效率，還需要減輕雜訊設計的負擔。因此，ROHM推出的新產品，同時實現了可更高效運行的低VF特性，以及可減少切換關斷時損耗的高速trr特性，還有切換關斷時的超低雜訊特性。

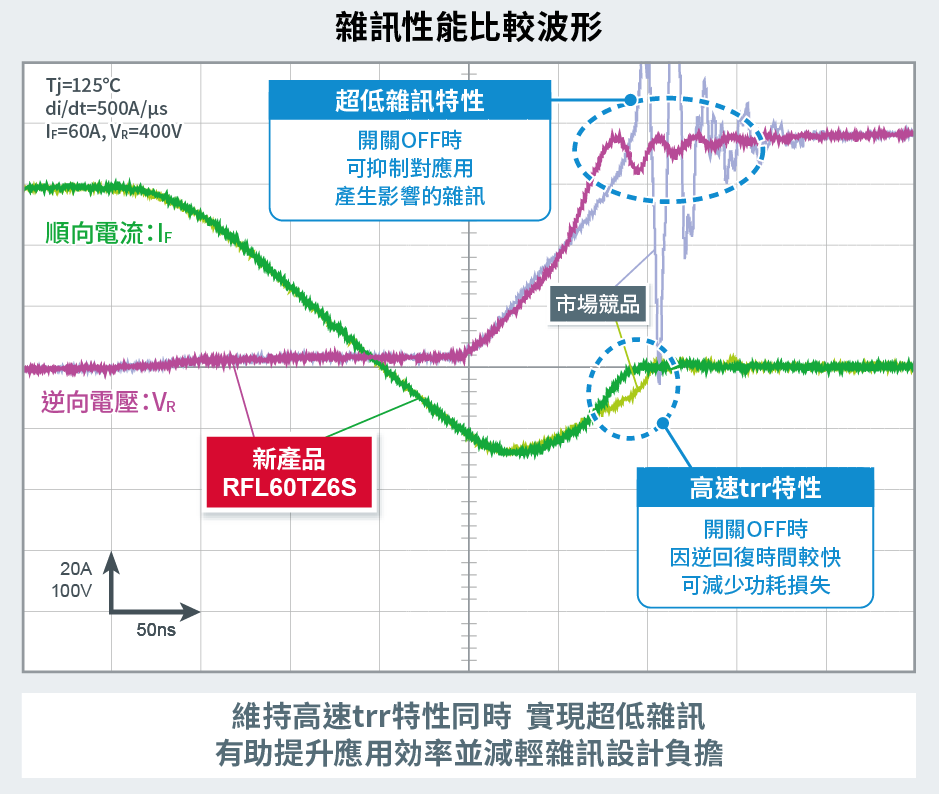

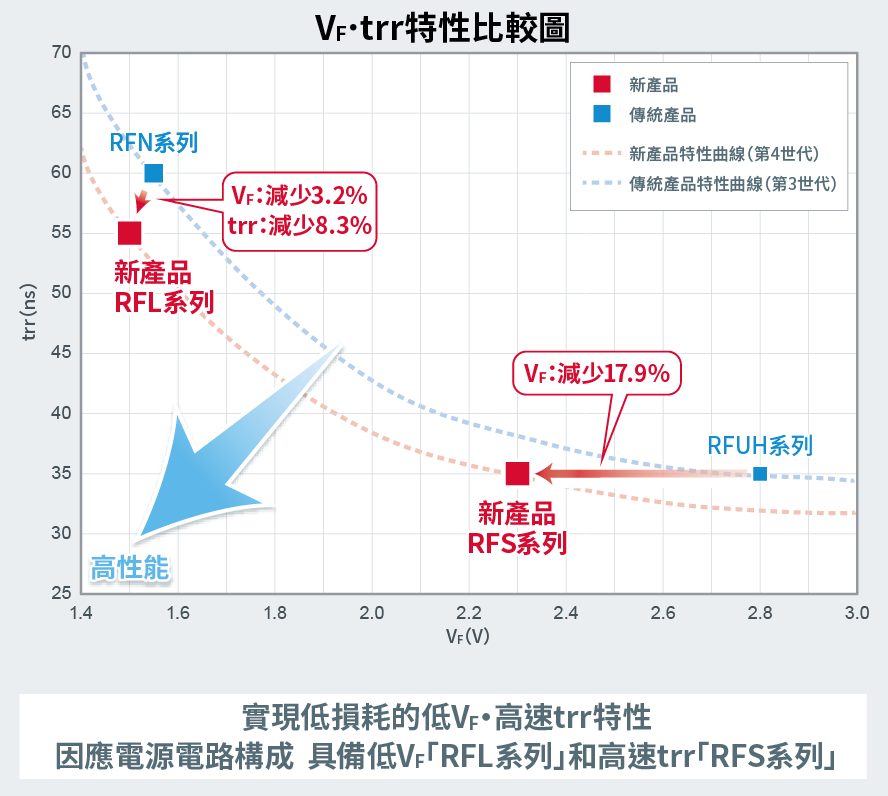

透過優化元件結構和材料，新產品同時提高了VF和trr性能，這兩項性能皆是FRD的重要特性，卻又存在難以兼顧的關係。與傳統產品相比，低VF型RFL系列的VF降低約3.2%，trr降低約8.3%；與傳統產品（RFUH系列）相比，高速trr型RFS系的VF降低約17.9%。利用這兩個產品系列，可以實現符合電源電路應用需求的最佳化設計，從而有助提高電源效率。此外，與市場競品相比，切換關斷時的雜訊非常低，有助減少雜訊對策零件數量並減輕設計負擔。

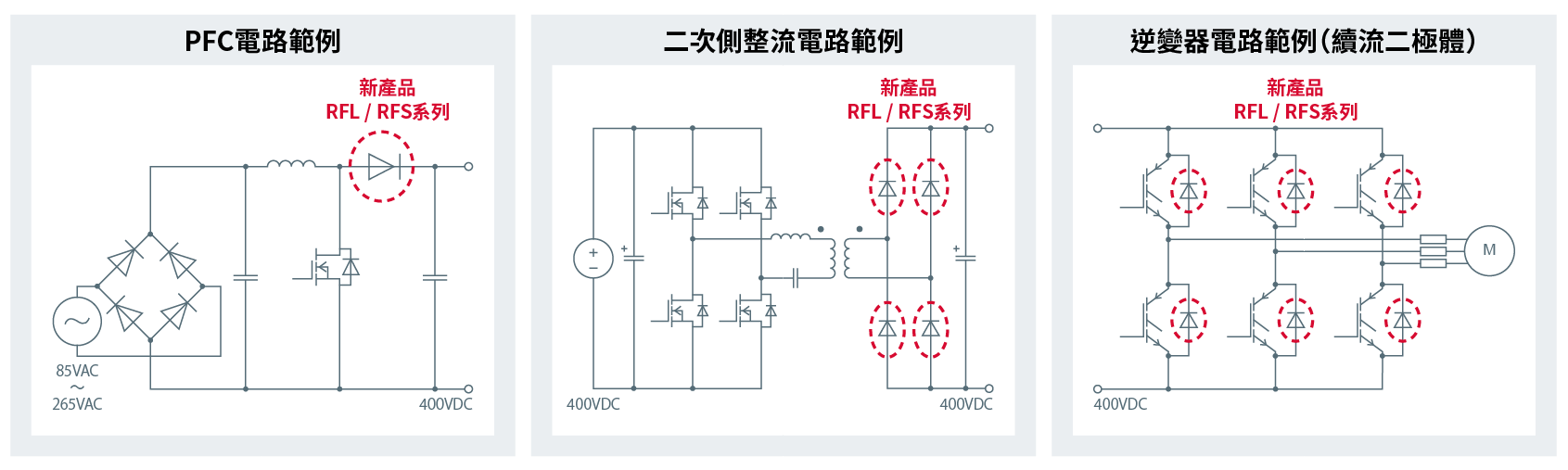

應用市場
・空調、洗衣機、冰箱等PFC（Power Factor Correction）電路
・電動車充電樁等二次側整流電路
・機器人、壓縮機等逆變器電路
・伺服器、基地台電源等電源設備
電路結構（拓撲）範例
拓撲選擇
在設計電源電路時，不同的應用產品，其輸入電壓、輸出電壓、功率、有無絕緣等有所不同，因此需要選擇符合所需規格的電路結構（拓撲）。
ROHM官網提供多種支援的拓撲選擇，可根據不同的拓撲選用合適的元件。
