ROHM推出雙通道高速CMOS運算放大器「BD77502FVM」
具備優異抗雜訊性能 有助應用基板設計小型化

2020年10月14日

EMARMOUR™

半導體製造商ROHM(總公司:日本京都市)研發出雙通道高速接地檢測CMOS運算放大器*1「BD77502FVM」,適用於計量裝置、控制裝置中使用的異常檢測系統,以及處理微小訊號的各種感測器等,需要高速感測的工控裝置和消費性電子裝置。

近年來,隨著IoT的普及,汽車和工控裝置等多種應用中,也陸續搭載了許多可用於高階控制的電子元件。而在應用裝置的電子化和高密度化發展下,雜訊環境也越來越差,感測器等處理微小訊號元件的降噪設計已成為重要課題。此外,在確保安全性的各類異常檢測系統中,需要能夠高速放大微小訊號的運算放大器,但其佈線的負載電容容易發生不易處理的振盪,成為PCB設計上很大的負擔。
ROHM已經在抗雜訊性能優異的EMARMOUR™產品系列中,推出了採用獨家電源技術「Nano Cap™」,因此不會受負載電容影響而產生振盪的單通道高速CMOS運算放大器「BD77501G」。該產品獲得許多客戶和技術人員的廣泛迴響,為了回應市場的熱烈需求,本次又推出了雙通道的新產品「BD77502FVM」。

「BD77502FVM」是一款具優異EMI耐受力*2(以下稱“抗雜訊性能”)的高速運算放大器,具有可支援高速放大(10V/µs高迴轉率)、且不會因佈線等負載電容而產生振盪等優點,另外還內建了雙電路(2ch)。由於具備出色的抗雜訊性能,因此不僅可將各雜訊頻段的輸出電壓波動控制在±20mV以內(普通產品的1/10),而且在易受負載電容影響,而產生振盪的高速型運算放大器中,也不會產生振盪並持續穩定運作。因此當本產品配置在感測器等零件的後段時,能夠不受外部雜訊和負載電容的影響,保持以高速放大訊號,而雙通道設計更有助於應用基板小型化、應用設計工時縮減,同時也提高可靠性。
本產品已於2020年8月開始出售樣品(樣品價格 500日元/個,未稅),預計於2020年10月起暫以每月100萬個的規模投入量產。

抗干扰性能极其出色的「EMARMOUR™」运算放大器系列
采用ROHM自有的超稳定控制技术,实现不发生振荡的高速运算放大器

<什麼是EMARMOUR™?>

EMARMOUR™的品牌LOGO

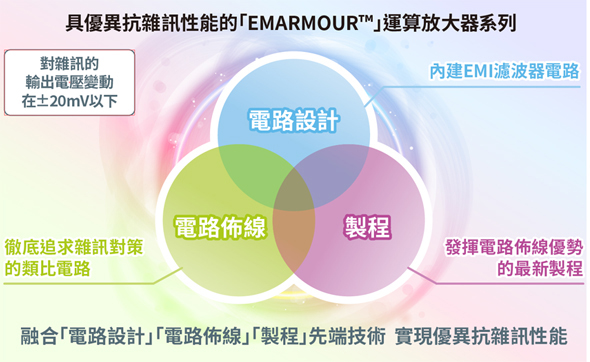

「EMARMOUR」是ROHM產品的品牌名稱,融合了ROHM「電路設計」「電路佈線」「製程」等先端技術優勢所研發而成,並在ISO 11452-2國際抗雜訊評估測試中,具有能夠在整個雜訊頻段,保持輸出電壓波動在±300mV以內的優異性能。由於抗雜訊性能出色,不僅有助解決系統研發過程中雜訊干擾的問題,同時也能有效減少設計時程,並提高可靠性。

<新產品特點>

新產品「BD77502FVM」屬於抗雜訊性能優異的EMARMOUR™高速型運算放大器系列,具有不會因負載電容而產生振盪的特點,是受工控裝置市場青睞的單通道接地檢測CMOS運算放大器「BD77501G」的延伸產品。除了以下特點,其雙通道產品設計,也支援市場的應用基板設計小型化需求。

1. 無振盪的高速運算放大器,縮減因負載電容所造成的設計工時

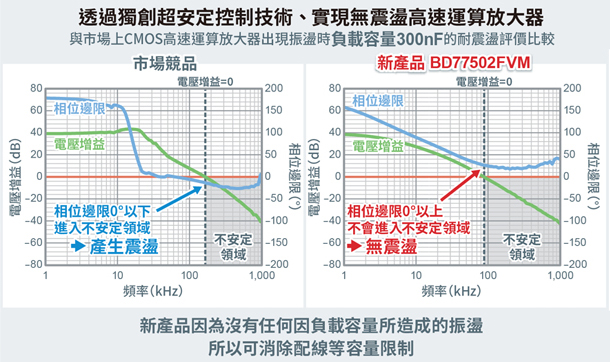

新產品採用ROHM獨家電源IC技術「Nano Cap™」,因此能夠維持穩定的控制,是一款不僅支援異常檢測系統等要求的高速放大訊號(迴轉率高達10V/µs),且不會因佈線的負載電容而產生振盪的運算放大器。傳統的高速運算放大器會因佈線的負載電容而變得不穩定,而且受佈線和周邊零件的限制變得非常難以處理。而本產品可在不產生振盪的狀態下穩定運作,非常有助縮減應用設計工時。

2. 出色的抗雜訊性能,有助減輕降噪設計負擔
(EMARMOUR™的特點)

实现非常出色的抗噪声性能

在整個雜訊頻段,相對於普通產品±200mV以上的輸出電壓波動,屬於EMARMOUR運算放大器系列中的新產品,輸出電壓波動僅在±20mV以內,擁有出色的抗雜訊性能。由於無需另外處理各頻段雜訊(設計濾波電路),因此對於在系統中發揮重要作用的感測器來說,能夠減輕其降噪設計負擔,有助減少應用設計工時並提高可靠性。

3. 減少高達16個降噪零件 (EMARMOUR™的特點)

降噪用置部件比较(双通道运算放大器)

新產品的抗雜訊性能十分優異,可減少普通產品所需的外接降噪零件(電源、輸入、輸出的CR濾波器)數量。以ROHM雙通道運算放大器為例,與普通產品相比,共可減少16個降噪零件。

<應用範例>

適用於

■異常電流檢測器和氣體檢測器等應用管理裝置
■需要高速控制(訊號傳輸)的馬達
■逆變器控制裝置
■電晶體驅動用的預驅動器和緩衝器

以及其他需要高速傳輸訊號的工控裝置和消費性電子裝置,可高速放大訊號而無需擔心負載電容。

<EMARMOUR™ CMOS運算放大器 產品系列>

產品型號 電路數 最大動作電壓(V) 輸入偏移電壓(mV)(Typ.) 偏壓電流(nA) 迴轉率(V/μs)(Typ.) 電路電流(mA)(Typ.) Nano Cap™技術(安定輸出) 封裝
BD77501G 1ch 15 4 0.001 10.0 1.3 SSOP5

BD77502FVM
2ch 2.6 MSOP8
BD87581YG-C 1ch 14 1 3.5 2.3 - SSOP5
BD87582YFVM-C 2ch 5.0 - MSOP8

<什麼是Nano Cap™?>

「Nano Cap」是在ROHM垂直整合型生產體制下,融合「電路設計」「電路佈線」「製程」等技術優勢所研發而成的超穩定控制技術。該技術解決了類比電路中電容相關的穩定運行課題,無論運用在汽車和工控裝置,還是在消費性電子裝置等領域,都有助減少應用設計工時。

<名詞解釋>

*1) 運算放大器
運算放大器(Operational Amplifier)可將感測器輸出的微小訊號加以放大,使其達到微控制器可辨別的電壓水準。
經常與運算放大器一起出現的比較器(Comparator)則是用於判斷感測器輸出訊號之閾值,再以數位(High/Low)訊號輸出。

*2) EMI(Electromagnetic Interference:電磁干擾)耐受力
MI耐受力是表示對周圍產生的雜訊的耐受性指標。當EMI耐受力較低時,周圍產生的雜訊可能會導致元件或系統的誤作動,因此需要採用濾波器(電容器、電阻等)和遮罩(金屬板)來抵抗雜訊。反之如果EMI耐受力較高,則無需顧慮雜訊影響,在減少雜訊設計之時程上具有極大優勢。
