EMARMOUR

什麼是EMARMOUR™?

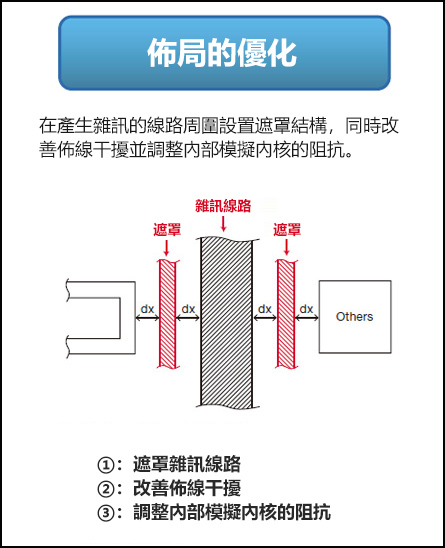

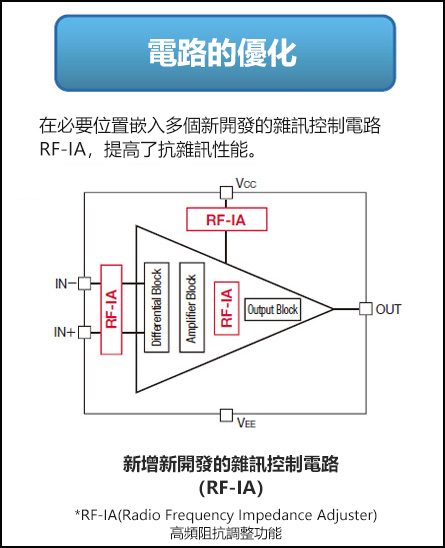

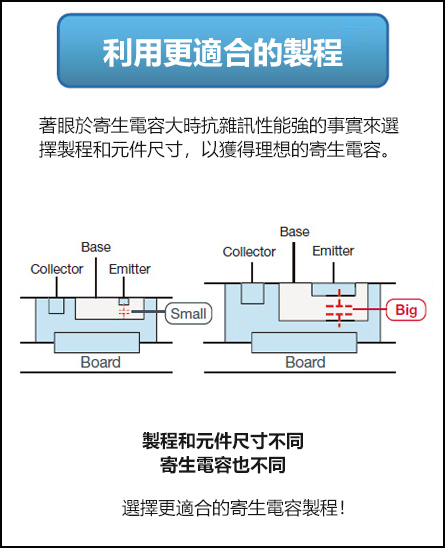

EMARMOUR「EMARMOUR」是ROHM產品的品牌名稱,融合了ROHM「電路設計」「電路佈線」「製程」等先端技術優勢所研發而成。在ISO11452-2的國際抗雜訊評估測試中,從各種雜訊頻段的輸出電壓波動部份來看,評測結果平均在±300mV以內,擁有十分優異的抗雜訊性能。由於抗雜訊性能出色,不僅有助於解決系統研發過程中雜訊干擾的問題,同時也能有效減少設計時程,並提高可靠性。

「EMARMOUR系列」產品線

產品名 型號 通道數 電源
電壓
範圍
消耗電流 輸入
偏移電壓
輸入電壓
範圍
對雜訊
輸出電壓
變動※1
工作
溫度
範圍
封装
Rail to Rail輸入輸出
高速CMOS
運算放大器※2
NEW BD87581YG-C 1ch 4.0V

14V
2.3mA ±1mV(Typ.)
±10mV(Max.)
VSS~VDD ±1%以下 -40℃

+125℃
SSOP5
NEW BD87582YFVM-C 2ch 5mA MSOP8
高速運算放大器 BD77501G 1ch 7.0V

15V
1.3mA ±4mV (Typ.)
±27mV (Max.)
VSS~
VDD-2.0V
-40℃
~
+85℃
SSOP5
BD77502FVM 2ch 2.6mA MSOP8
接地檢測
運算放大器※2
BA82904YF-C 2ch 3.0V
~
36V
0.5mA ±2mV (Typ.)
±6mV (Max.)
VEE~
VCC-1.5V
-40℃
~
125℃
SOP8
BA82904YFVM-C MSOP8
BA82902YF-C 4ch 0.7mA SOP14
BA82902YFV-C SSOP-B14
BA82902YFJ-C SOP-J14
BA82902YFVJ-C TSSOP-B14J
接地檢測比較器※2 BA82903YF-C 2ch 2.0V
~
36V
0.6mA ±2mV (Typ.)
±5mV (Max.)
SOP8
BA82903YFVM-C MSOP8
BA82901YF-C 4ch 0.8mA SOP14
BA82901YFV-C SSOP-B14

※1:符合ISO11452-2基準雜訊測試
※2: 滿足車電可靠性標準(AEC-Q100)



※「EMARMOUR™」是ROHM Co., Ltd.的商標或註冊商標。

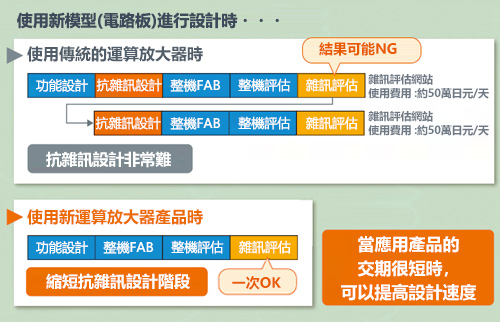

近年來,隨著用於電動車和ADAS中的汽車電子系統的電子化和高密度化,雜訊環境也變得越來越嚴峻。通常在汽車研發中,難以對電路板和系統單體做雜訊評估,一般需要組裝後再進行評估,但若是評估結果NG,就需要大規模修改,因此降噪設計一直是一大課題。
基於上述原因,ROHM充分利用垂直整合生產體制和類比設計技術優勢,從2017年開始研發EMARMOUR™系列,該系列產品具有非常出色的抗雜訊性能,有助減輕降噪設計負擔,在車電和工控裝置市場獲得高度好評。

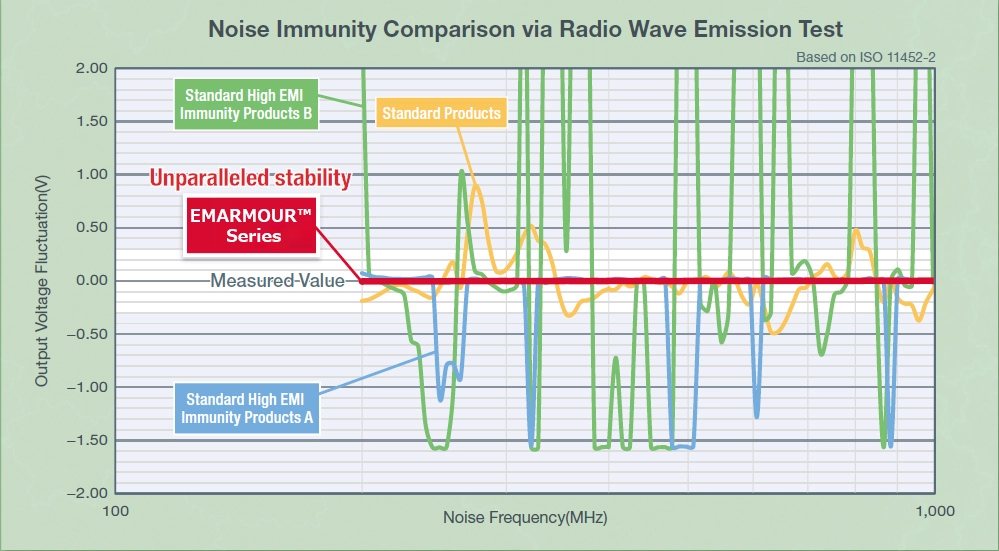

以出色的抗雜訊性能著稱的EMARMOUR™系列的研發初衷,是為了即使應用產品沒有經過特別處理,也可防止產品因雜訊干擾而誤動作。此次新產品在4種國際抗雜訊評價測試中均表現出超強性能。例如,在汽車製造商施行的「電子輻射抗雜訊測試 ISO 11452-2」中,市場競品的輸出電壓在整個雜訊頻段內波動達到±300mV以上,而新產品的輸出電壓波動僅在±10mV以內(僅為市場競品的1/30)。因此,將新產品配置在感測器等零件的後段時,利用CMOS元件結構可快速且精準的訊號放大,並且完全不受外部雜訊的影響,因此在各種異常檢測系統為首的廣泛應用中,非常有助減少設計工時並提高系統可靠性。

特點1.在4種國際抗雜訊評估測試中均表現非常出色的抗雜訊性能,可減輕降噪設計負擔

BD8758xYx-C為EMARMOUR™的運算放大器系列產品,在ROHM的電波暗室中進行了「電波輻射測試 ISO 11452-2」、「BCI測試 ISO 11452-4」、「接近抗擾性測試 ISO 11452-9」、「DPI測試 IEC 62132-4」等4種國際抗雜訊評估測試,並在這4種測試中都表現出了非常出色的性能。

BD8758xY測試

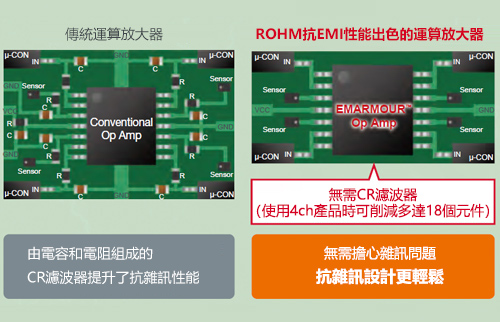

例如,在「電波輻射測試 ISO 11452-2」中,相對於市場競品在整個雜訊頻段的輸出電壓波動達到±300mV以上,新產品僅在±10mV以內,因此可說是具備了非常出色的抗雜訊性能。由於無需特別處理各頻段的雜訊降噪問題,不僅可以減少元件數量(雙通道運算放大器與市場競品相比,RC濾波元件共可減少10個),還可減輕對於系統極為重要的感測器等的降噪設計負擔,從而有助減少應用設計工時並提高應用可靠性。

特點2.配備高精度模擬模型,避免實際試作後再回頭重做

在BD8758xYx-C驗證用的模擬模型中,利用ROHM自有的建模技術,忠實地再現了實際IC的電氣特性和溫度特性,成功地使模擬值與IC實物值完全一致。ROHM提供此種高精度SPICE模型「ROHM Real Model」,藉由可靠的驗證,可有效避免實際試作後再回頭重做等情況發生,有助提高應用產品研發效率。此SPICE模型可在ROHM官網搜索產品型號「BD8758xYx-C」或者透過以下連結查看。

https://www.rohm.com.tw/products/amplifiers-and-linear/operational-amplifiers/standard/emi-automotive-input-output-rail-to-rail
温度変化回路電流特性

應用範例

■車電EV/HEV逆變器、引擎控制單元、eCall(車輛緊急呼叫系統)、汽車導航系統、汽車空調
■工控裝置(FA裝置)、計量儀器、測量裝置、伺服系統、各種感測器系統
等對電子電路降噪要求高的各類車電和工控裝置。

BD7750x系列是業界首創可支援異常檢測系統所需的高速放大(10V/µs高迴轉率),且不會因佈線等負載電容而振盪的運算放大器。傳統的高速運算放大器受負載電容影響,時常會因振盪導致不穩定,而本產品則不會產生振盪,因此可穩定運作。另外在整個雜訊頻段,比起普通產品的輸出電壓波動達到±200mV以上,而本產品僅在±20mV以內(為普通產品的1/10),具有非常優異的EMI耐受力。因此,當本產品配置在感測器等零件的後段時,可以高速放大訊號而不受負載電容和外部雜訊的影響,有助減少應用設計工時並提高可靠性。

特點1. 業界首創無振盪的高速運算放大器,減少負載電容相關的設計工時

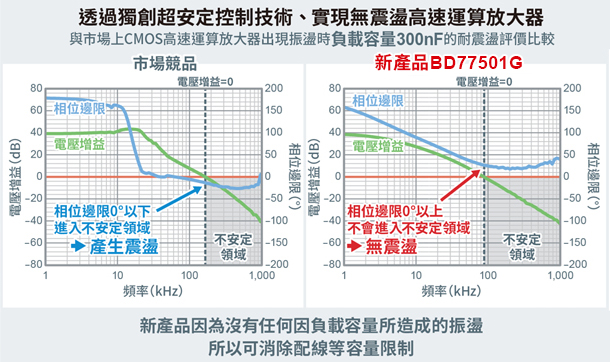

BD7750x系列採用ROHM獨創電源IC技術「Nano Cap™」,能夠維持非常穩定的控制,不僅支援異常檢測系統等所要求的高速放大(迴轉率高達10V/µs),而且是業界首創、不會因佈線的負載電容而發生振盪的運算放大器。傳統的高速運算放大器會因佈線的負載電容而變得不穩定,而且受佈線和周邊零件的限制變得非常難以處理。而本產品可在不產生振盪的狀態下穩定運作,非常有助於縮減應用設計工時。


截至2020年5月21日 ROHM調查

特點2. 出色的抗雜訊性能,有助減少降噪設計工時

BD7750x系列是EMARMOUR運算放大器系列中的新產品,相對於普通產品±200mV以上的輸出電壓波動,本次,在整個雜訊頻段輸出電壓波動僅在±20mV以內,擁有出色的抗雜訊性能。由於無需另外處理各頻段雜訊(設計濾波電路),因此對於在系統中發揮重要作用的感測器來說,能夠減輕其降噪設計負擔,有助於減少應用設計工時並提高可靠性。

特點3. 減少高達10個降噪零件

BD7750x系列的抗雜訊性能非常優異,可減少普通產品所必需的外接降噪零件(電源、輸入、輸出的CR濾波器)數量。以ROHM的1ch運算放大器為例,與普通產品相比,共可減少10個降噪零件。

應用範例

■異常電流檢測器和氣體檢測器等管理裝置
■需要高速控制(訊號傳輸)的馬達
■逆變器控制裝置
■電晶體驅動用的預驅動器/緩衝器
等需要高速傳輸訊號的工控裝置和消費電子裝置,可高速放大而無需擔心負載電容。

<什麼是Nano Cap™?>

「Nano Cap」是在ROHM的垂直整合型生產體制下,融合「電路設計」「電路佈線」「製程」等先端技術優勢所研發而成的超穩定控制技術。該技術解決了類比電路中電容相關的穩定運行課題,無論運用在汽車和工控裝置領域,還是在消費電子裝置領域,都有助減少應用設計工時。

※「Nano Cap™」是ROHM Co., Ltd.的商標或註冊商標。

「BA8290xYxx-C系列」融合了ROHM的「電路設計」「電路佈線」「製程」等三大類比技術優勢所開發而成,在所有頻段的輸出電壓變動上,與一般產品的±3.5%~±10%相比,本產品僅在±1%以內,可說是在抗雜訊性能上具有絕對優勢的運算放大器。配置於輸出感測器等微小訊號的元件後段,可不受雜訊影響而放大訊號,因此不再需要濾波器作為雜訊設計對策,非常有助減少系統設計工時並提高可靠性。

特點1. 抗雜訊性能優異,有助於減少設計時程

在各種雜訊頻段,市場競品的輸出電壓波動高達±20%以上,甚至可能發生誤動作(High / Low反轉),相比之下,「BA8290xYxxx-C系列」的抗雜訊性能非常出色,輸出電壓波動僅±1%以內,且不會發生誤動作。因此,將可減輕車電系統中極其重要之車電感測器的雜訊設計負擔,有助於減少系統設計時程並提高可靠性。

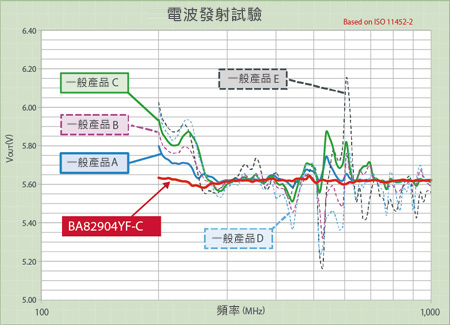

電波放射試験

特點2. 滿足全球車電可靠性標準(AEC-Q100)

「BA8290xYxxx-C系列」不僅滿足全球車電可靠性標準AEC-Q100,且與市場競品相比,消耗電流僅0.6mA(市場競品為0.8mA),偏移電壓僅為±5mV(市場競品±7mV)。另外產品採用標準的比較器引腳配置、常見的表面安裝型封裝和通道數,可輕鬆替換具雜訊問題的現有產品。

應用範例

■EV/HEV逆變器

■引擎控制單元

■自動變速箱

■動力方向盤

■車燈

■汽車空調

■複合開關

■EV充電器

■汽車導航

等對於抗雜訊干擾要求較高的車電電路系統。

特點1. 抗雜訊性能優異,有助於減少設計時程

在各種雜訊頻段,市場競品的輸出電壓波動高達±20%以上,甚至可能發生誤動作(High / Low反轉),相比之下,「BA8290xYxxx-C系列」的抗雜訊性能非常出色,輸出電壓波動僅±1%以內,且不會發生誤動作。因此,將可減輕車電系統中極其重要之車電感測器的雜訊設計負擔,有助於減少系統設計時程並提高可靠性。

特點2. 抗雜訊零件數量減少

因為該系列產品的抗雜訊性能極其出色,所以可減少使用市場競品所必需的外接抗雜訊元件(電源、輸入、輸出的三種CR濾波器)。以四通道比較器為例,與市場競品相比共可減少28個零件。

特點3. 滿足全球車電可靠性標準(AEC-Q100)

「BA8290xYxxx-C系列」不僅滿足全球車電可靠性標準AEC-Q100,且與市場競品相比,消耗電流僅0.6mA(市場競品為0.8mA),偏移電壓僅為±5mV(市場競品±7mV)。另外產品採用標準的比較器引腳配置、常見的表面安裝型封裝和通道數,可輕鬆替換具雜訊問題的現有產品。

應用範例

■EV/HEV逆變器

■引擎控制單元

■自動變速箱

■動力方向盤

■車燈

■複合開關

■EV充電器

■汽車導航

■汽車空調

等對於抗雜訊干擾要求較高的車電電路系統。
