ROHM推出業界頂級※超低導通電阻Nch MOSFET 有助提高應用設備效率
新推出40V～150V耐壓共13款產品 非常適用於工控設備電源和各類型馬達驅動

※2023年4月25日 ROHM調查

2023年4月25日

半導體製造商ROHM（總公司：日本京都市）新推出「RS6xxxxBx / RH6xxxxBx系列」共13款Nch MOSFET*1產品（40V/60V/80V/100V/150V），該系列產品非常適合驅動以24V、36V、48V等級電源供電的應用，例如基地台和伺服器電源、工控和消費性電子設備用的馬達等。

Package

近年來，全球電力需求量持續增加，如何有效利用電力已成為迫在眉睫的課題，從而要求不斷提高各種馬達和基地台、伺服器等工控設備的效率。在上述應用中，中等耐壓的MOSFET被廣泛應用於各種電路中，製造商也因此要求能進一步降低功耗。另一方面，導通電阻和Qgd是引起MOSFET功率損耗的兩項主要參數，但對於普通的MOSFET而言，由於導通電阻與晶片尺寸成反比，Qgd會成比例增加，因此很難同時兼顧這兩項參數。針對這個課題，ROHM透過微細化製程、採用銅夾連接、重新檢視閘極結構等措施，改善了兩者之間難以取捨的關係。

新產品不僅利用微細化製程提高了元件性能，還透過採用低阻值銅夾連接的HSOP8封裝和HSMT8封裝，實現了僅2.1mΩ的業界超低導通電阻（Ron）*2，與傳統產品相比，導通電阻降低了50%。另外，透過重新檢視閘極結構，Qgd*3（閘極-汲極間電荷量，通常與導通電阻之間存在難以取捨的關係）也比傳統產品減少了約40%（Ron和Qgd均為耐壓60V的HSOP8封裝產品之間的比較）。因此可以降低開關損耗和導通損耗，非常有助各種應用產品的高效率工作。例如，在工控設備用電源評估板上比較電源效率時，新產品在穩定工作時的輸出電流範圍內，實現了業界超高※的電源效率（峰值時高達約95%）。

新產品已於2023年1月開始暫以每月100萬個的規模投入量產（樣品價格500日元/個，未稅），並已經開始透過電商平台銷售。

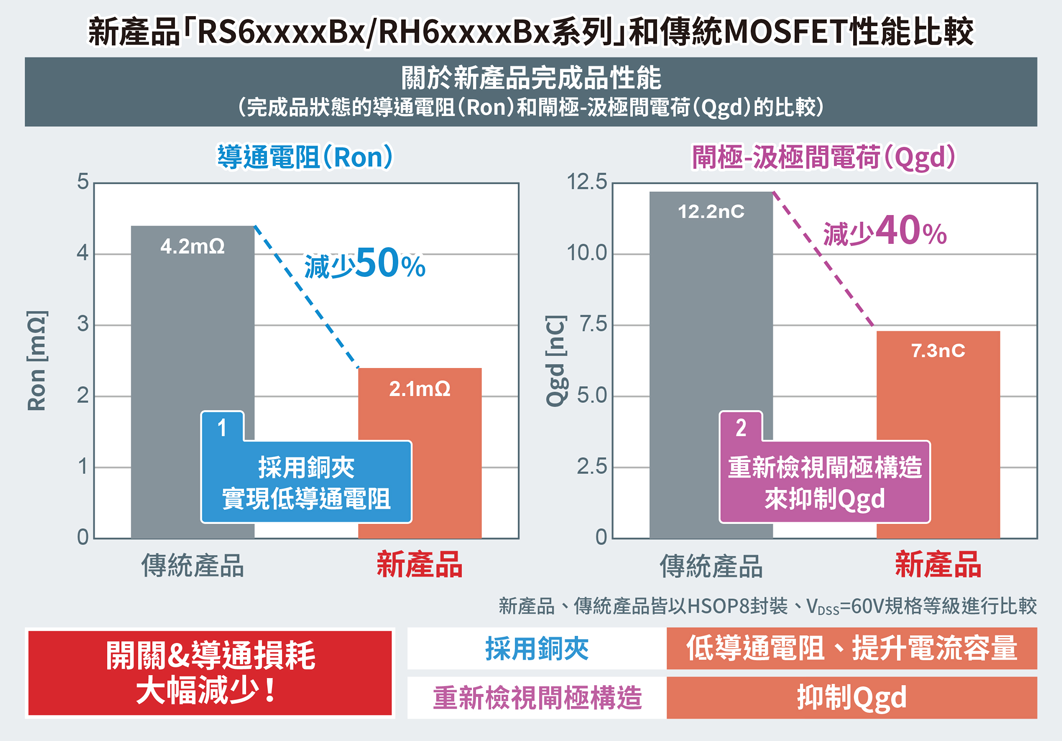

新產品「RS6xxxxBx/RH6xxxxBx系列」和傳統MOSFET性能比較

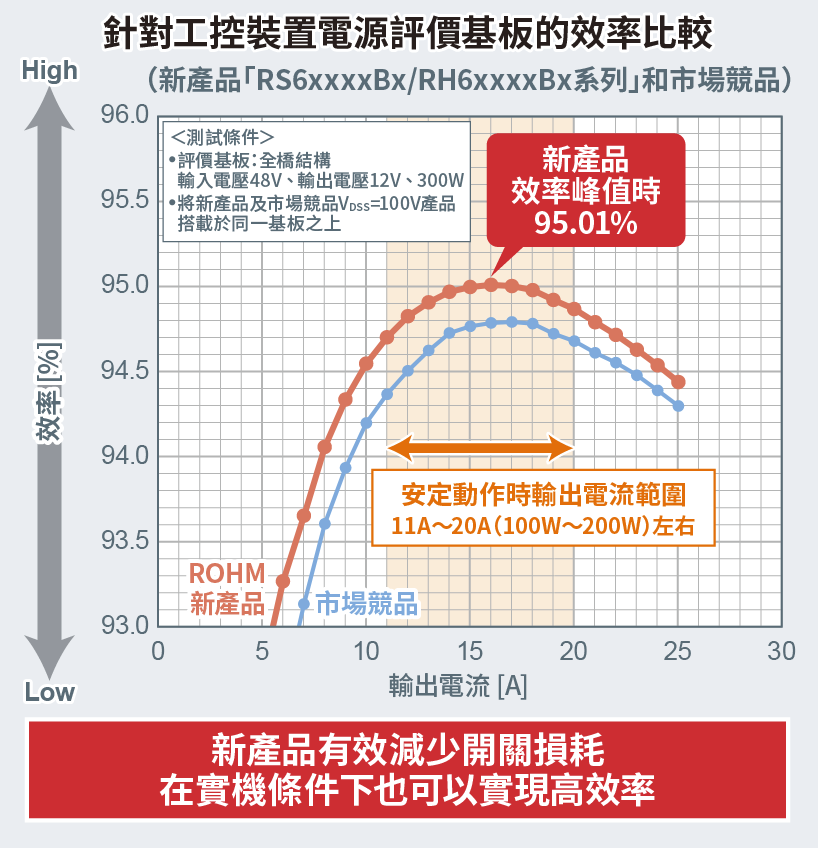

針對工控裝置電源評價基板的效率比較

＜產品陣容＞

產品型號 Datasheet VDSS
[V]		 ID[A]
TC=25℃		 RDS(on)[mΩ] Qg[nC] Qgd
[nC]		 封裝名
[mm]
VGS=10V VGS=10V VGS=6V VGS=4.5V
Typ. Max. Typ. Typ. Typ. Typ.
NewRS6G120BG PDF 40 120 1.03 1.34 67 - 34 12 HSOP8
HSOP8
（5.0×6.0×1.0）
NewRS6G100BG PDF 100 2.6 3.4 24 - 11.8 4.3
NewRS6L120BG PDF 60 120 2.1 2.7 51 - 25 7.3
NewRS6L090BG PDF 90 3.6 4.7 28 - 14 4.1
NewRS6N120BH PDF 80 120 2.8 3.3 53 33 - 10.1
NewRS6P100BH PDF 100 100 4.5 5.9 45 29 - 11.7
NewRS6P060BH PDF 60 8.2 10.6 25 16.2 - 6.3
NewRS6R060BH PDF 150 16.7 21.8 46 30 - 12
NewRS6R035BH PDF 35 32 41 25 16.2 - 6.4
NewRH6G040BG PDF 40 40 2.8 3.6 25 - 11.8 4.5 HSMT8
HSMT8
（3.3×3.3×0.8）
NewRH6L040BG PDF 60 5.5 7.1 18.8 - 9.2 2.7
NewRH6P040BH PDF 100 12 15.6 16.7 10.9 - 4.4
NewRH6R025BH PDF 150 25 46 59 16.7 11 - 4.4

＜應用範例＞

  • ◇通訊基地台和伺服器電源
  • ◇工控和消費性電子產品用馬達

以及其他各類型設備的電源電路和馬達驅動。

＜電商銷售資訊＞

開始銷售時間： 2023年4月起
電商平台：MOUSER、Digi-Key等

＜名詞解釋＞

*1) Nch MOSFET
透過向閘極施加相對於源極為正極的電壓而導通的MOSFET。
與Pch MOSFET相比，由於Nch MOSFET具有更低的導通電阻，在各種電路都很方便使用，因而在目前市場上廣泛的被採用。
*2) 導通電阻（Ron）
MOSFET導通時汲極和源極之間的阻值。該值越小，導通時的功率損耗越少。
*3) Qgd（閘極-汲極間電荷量）
MOSFET開始導通後，閘極和汲極間的電容充電期間的電荷量。該值越小，開關速度越快，開關時的損耗（功率損耗）越小。
