SiC MOSFET

SiC MOSFET

SiC MOSFET原理上在開關過程中不會產生拖尾電流，可高速運行且開關損耗低。低導通電阻和小型晶片尺寸造就較低的電容和閘極電荷。此外，SiC還具有如導通電阻增加量很小的優異的材料屬性，並且有比導通電阻可能隨著溫度的升高而上升2倍以上的矽（Si）器件更優異的封裝微型化和節能的優點。

第4代SiC MOSFET

新推出的第4代SiC MOSFET，在改進短路耐受時間的前提下，實現了業界超低導通電阻。另外，還具有低開關損耗和支援15V閘-源電壓等特性，有助設備進一步實現節能化。

SiC MOSFET、SiC SBD離散式封裝規劃進程

現有的封裝產品陣容以及正在開發的封裝。Discrete package roadmap for SiC MOSFET and SiC SBDDiscrete package roadmap for SiC MOSFET and SiC SBD

Easy Part Finder



Parametric Search

CONDENSE PARAMETRIC


Loading...

X X

      Loading
      Loading
      Loading

      Supporting Information



      SiC MOSFET 支援資訊

      評估板

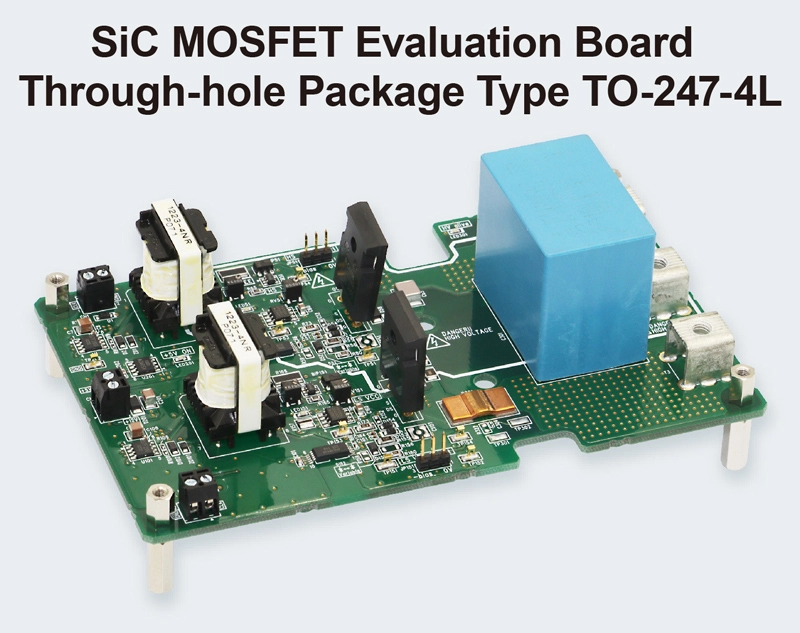

      Evaluation board
      SiC MOSFET Half Bridge Evaluation Board
      P04SCT4018KE-EVK-001/P05SCT4018KR-EVK-001

      P04SCT4018KE-EVK-001/P05SCT4018KR-EVK-001是一款可評估採用TO-247N/TO-247-4L封裝的SiC MOSFET的評估板。對於所搭載的SiC MOSFET，可以選擇並購買所需導通阻值的元件來進行評估。該評估板中配有閘極驅動器和週邊電路，可有效減少設計和評估工時。

      Evaluation board
      Evaluation Board HB2637L-EVK-301

      The evaluation board is configured in a half bridge set up and thus allows evaluations in different operations modes such as buck, boost, synchronous buck/boost and inverter operations. The board is equipped with two SiC MOSFETs(SCT4036KW7), isolated gate driver BM61S41RFV-C, isolated power supply required for the gate driver, LDO for 5V supply and easy to interface connectors for PWM signals.

      Evaluation board
      EVK Simulatrion (ROHM Solution Simulator)
      ・P05CT4018KR-EVK-001 Double Pulse Test
      ・P04SCT4018KE-EVK-001 Double Pulse Test
      ・HB2637L-EVK-301 Double Pulse Test

      我們對評估板進行了建模作業，並在線上模擬器中為SiC MOSFET準備了雙脈衝測試環境。 可以透過模擬評估工作電壓、柵極驅動電路、緩衝電路常數等引起的開關波形，並有助於減少實機評估的工時，以及用於對寄生電感的效果評估等。（需要註冊MyROHM）。

      SiC MOSFET 支援資訊

      評估板

      Category SiC Product Image Part No. User Guide Purchase
      Board
      SiC-MOS  Evaluation
      Board      		 SCT4XXX series Trench(4th Generation) TO-247-N P04SCT4018KE-EVK-001 User Guide
      Product Specification      		 Online
      Distributors
      SCT4XXX series Trench(4th Generation) TO-247-4L P05SCT4018KR-EVK-001 Online
      Distributors
      SCT3XXX series Trench(3rd Generation) TO-247-4L P02SCT3040KR-EVK-001  User Guide
      Product Specification      		 Online
      Distributors

      Models ＆　Tools

      Simulations (Login Required)

      「ROHM Solution Simulator」是一款能在ROHM官網上運行的電子電路模擬工具。從零件選擇和元件單體驗證等研發初期階段到系統級的驗證階段，各項模擬工作都可以在Web上執行。ROHM提供的SiC元件等功率元件產品、驅動IC和電源IC等IC產品，都可以在接近實際環境的解決方案電路中輕易地進行驗證，大幅縮短研發週期。
