安裝面積比傳統結構減少約46%！

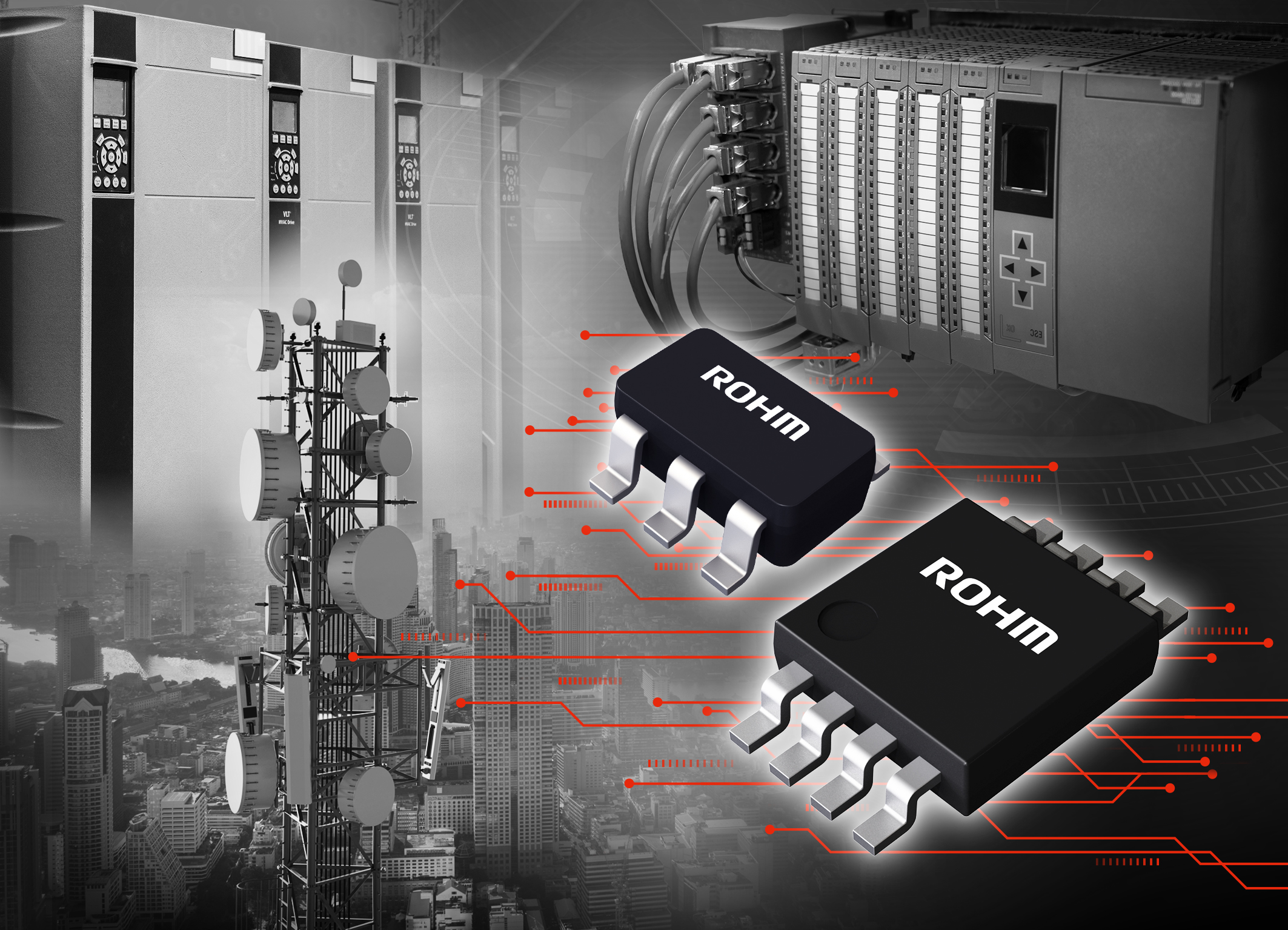

ROHM推出±1%高精度電流檢測放大器IC「BD14210G-LA」
輸入電壓範圍－0.2V～＋26V 非常適用於12V和24V電源應用之電流檢測用途
2023年3月8日
半導體製造商ROHM（總公司：日本京都市）針對無線基地台、PLC*1和逆變器等工控裝置以及生活家電等消費性電子領域，研發出更節省空間的高精度電流檢測放大器IC「BD1421x-LA系列」。
近年來，越來越多的應用產品需要具備電流檢測功能。例如，若要改善馬達效率和檢測異常狀況，就需要提高電流檢測精度，同時還希望能縮小安裝面積。在傳統結構（運算放大器+Discrete元件）中，存在著元件精度波動和因溫度特性導致電流檢測精度下降、難以縮小安裝面積等課題。為了解決上述市場課題，ROHM利用長年累積的類比技術優勢，研發出更節省空間且能高精度檢測電流的新產品「BD1421x-LA系列」。

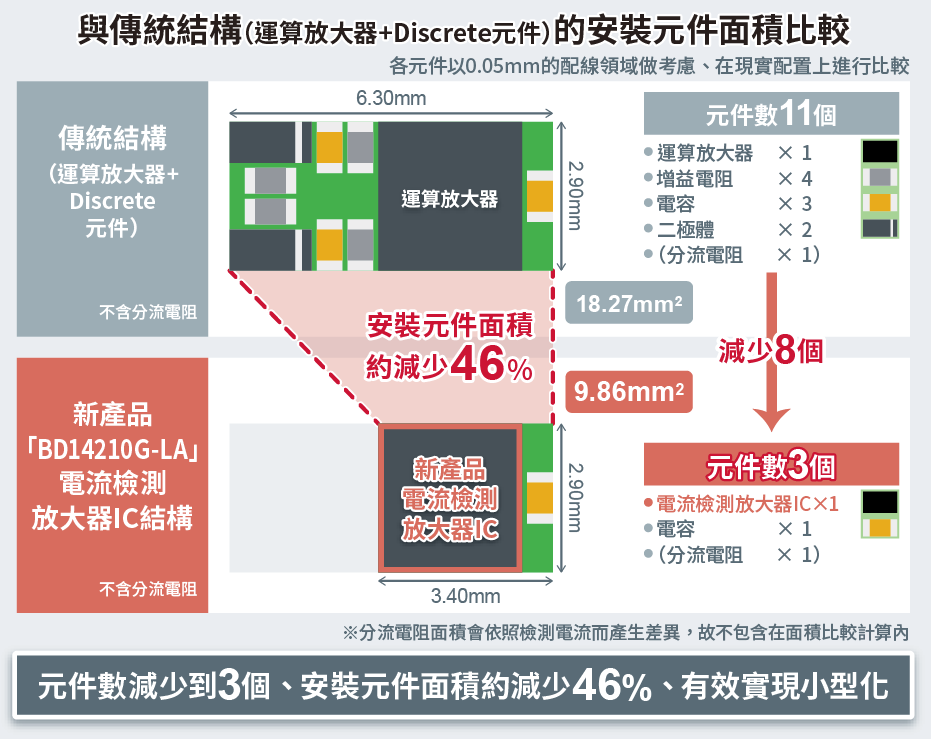

將新產品BD14210G-LA匯集週邊電路、並連接分流電阻*2後，即可進行電流檢測。與傳統結構（運算放大器+ Discrete元件）相比，新產品將元件數量從11個減少為3個，安裝面積可減少約46%（封裝：SSOP6）。另外，更在整體溫度範圍（－40℃～＋125℃）內實現了±1%高精度電流檢測。不僅如此，新產品透過改善內部電路，即使在外部安裝了雜訊對策用RC濾波電路的情況下，電流檢測精度也不會受到影響，將有助減少應用設計工時。新產品可支援的輸入電壓範圍也更廣（－0.2V～＋26.0V），非常適用於12V和24V電源應用的電流檢測。
ROHM透過全新電流檢測放大器IC和豐富的分流電阻產品系列，為客戶提供出色的電流檢測解決方案，另外在ROHM官網上也公開了參考設計*3和SPICE模型等設計資料。
該系列的第一款產品BD14210G-LA，已於2023年1月開始暫以每月100萬個的規模投入量產（樣品價格：350日元/個，未稅）。前段製程的製造據點為ROHM Hamamatsu Co., Ltd.（日本濱松市），後段製程的製造據點為ROHM Electronics Philippines, Inc.（菲律賓）。另外，該產品也已經開始透過電商平台銷售。今後ROHM將逐步擴大產品系列，繼續提供有助提高應用電源效率和可靠性的出色解決方案。
＜產品系列＞
包括已開始量產的「BD14210G-LA」在內，ROHM將逐步推動共8款新產品的量產計畫。
產品系列包括2種通道數（1ch、2ch）和4種增益（20、50、100、200V/V）的產品。
VDD [V]
IDD [µA]
VCM [V]
GAIN [V/V]
精度
[%]
Topr [℃]
[mm]
～
5.5
～
＋26.0
（Max.）
～
＋125
SSOP6
（2.90 × 2.80,
H = Max. 1.25）
～
5.5
～
＋26.0
（Max.）
～
＋125
TSSOP-B8J
（3.00 × 4.90,
H = Max. 1.10）
☆: 開發中
＜應用範例＞
＜參考設計＞
ROHM官網上提供電流檢測參考設計「REFSENS003」和SPICE模型等設計資料。
＜電商銷售資訊＞
電商平台：Mouser、Digi-Key等
產品和評估板在其他電商平台也將逐步發售。
（開始銷售時間：2023年3月起）
・產品資訊
銷售產品型號：BD14210G-LATR

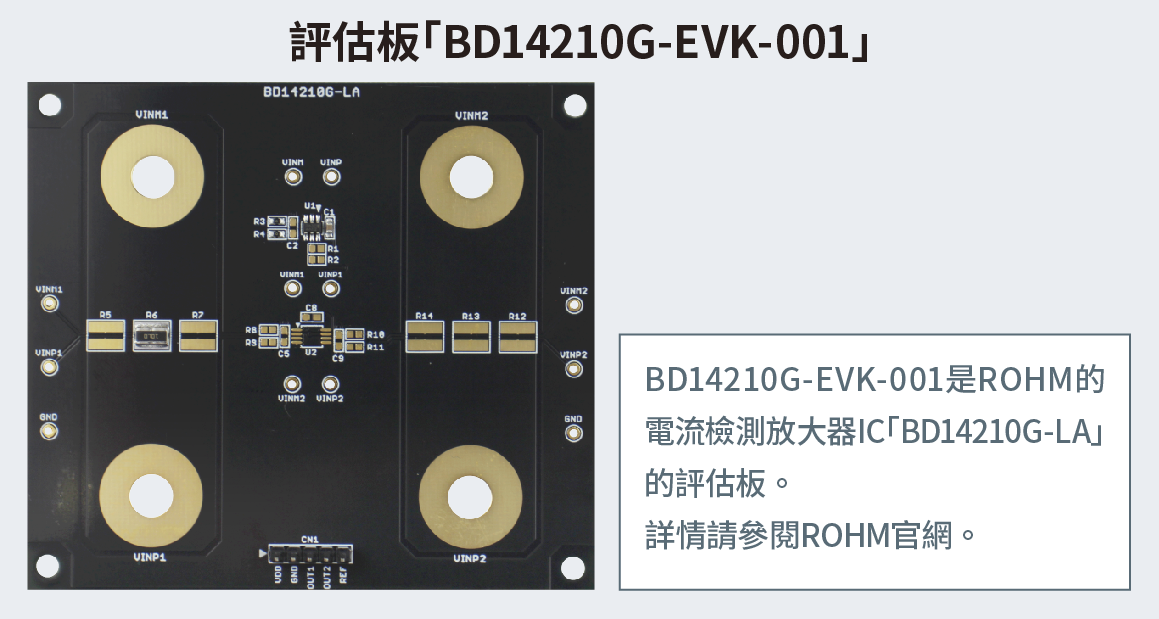

・評估板資訊
評估板型號：BD14210G-EVK-001
＜名詞解釋＞
＜Video＞
＜DM＞
高精度電流檢測，有助提升應用可靠性！
電流檢測放大器 (CSA: Current Sense Amplifier)
BD1421xG-LA (1ch) / BD1421xFVJ-LA (2ch) 系列 (PDF:836KB)
