ROHM推出高階ADAS車規DC/DC轉換IC「BD9S402MUF-C」
具業界頂級穩定運作水準 透過QuiCur™技術 助力減少複雜車規電路設計工時

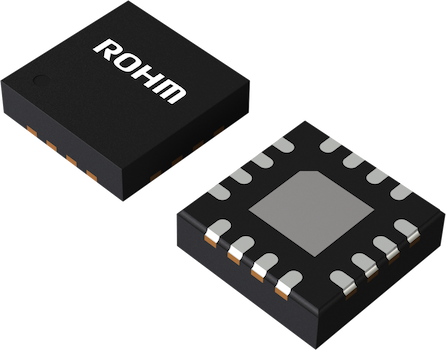

BD9S402MUF-C

半導體製造商ROHM(總公司:日本京都市)針對車規感測器和相機等ADAS(先進駕駛輔助系統)、資訊娛樂系統等日益複雜的車規應用,推出全新降壓型DC/DC轉換IC*1BD9S402MUF-C」。

近年來在汽車應用領域,隨著事故預防和自動駕駛技術的創新,對安全性能的要求也越來越高。與此同時,包括車規感測器、相機在內的ADAS系統SoC(System on a Chip)和微控制器也日益複雜(為提高處理能力而提高電流、為省電而降低電壓),因此也要求負責供電的電源IC,要在負載電流波動的嚴苛條件下,能更穩定地運作。為滿足上述對於電源IC的特性要求,ROHM在2017年針對低電壓輸出需求,推出了超高速脈衝控制技術「Nano Pulse Control™」,並在2021年針對穩定運作需求,推出了高速負載響應技術「QuiCur™」。本次首次將QuiCur™技術融入至ROHM新產品中,在同等性能的車規二次側DC/DC轉換IC中,實現了業界頂級的超穩定運作。

本次新產品滿足了性能日益提升的SoC和微控制器的二次側*2電源應用所需的小尺寸、4A輸出電流、切換工作頻率2MHz以上以及0.6V低壓輸出。透過ROHM獨家高速負載響應*3技術「QuiCur™」,與同等級的市場競品相比,輸出電壓波動降低25%,僅為30mV,實現超穩定運作(測試條件:輸出電壓1.2V,輸出電容容量44µF,負載電流波動0→2A/2µ秒),非常適用於電源條件嚴苛(在低電壓輸出條件下確保±5%以內穩定運作)的高階ADAS車規應用。
此外,新產品還內建響應性能選擇功能,可透過引腳設定在「電壓變動量優先(業界頂級的超穩定運作)」和「電容削減優先(22μF小容量穩定運作)」之間輕易進行切換。除了在初期設計階段外,還可以在規格或型號變更時,實現預期的穩定運作,有助大幅減少電路設計工時。
新產品已於2022年6月開始出售樣品(樣品價格 500日元/個,未稅),計畫於2023年4月起暫以每月10萬個的規模投入量產。另外也已開始在電商平台銷售。

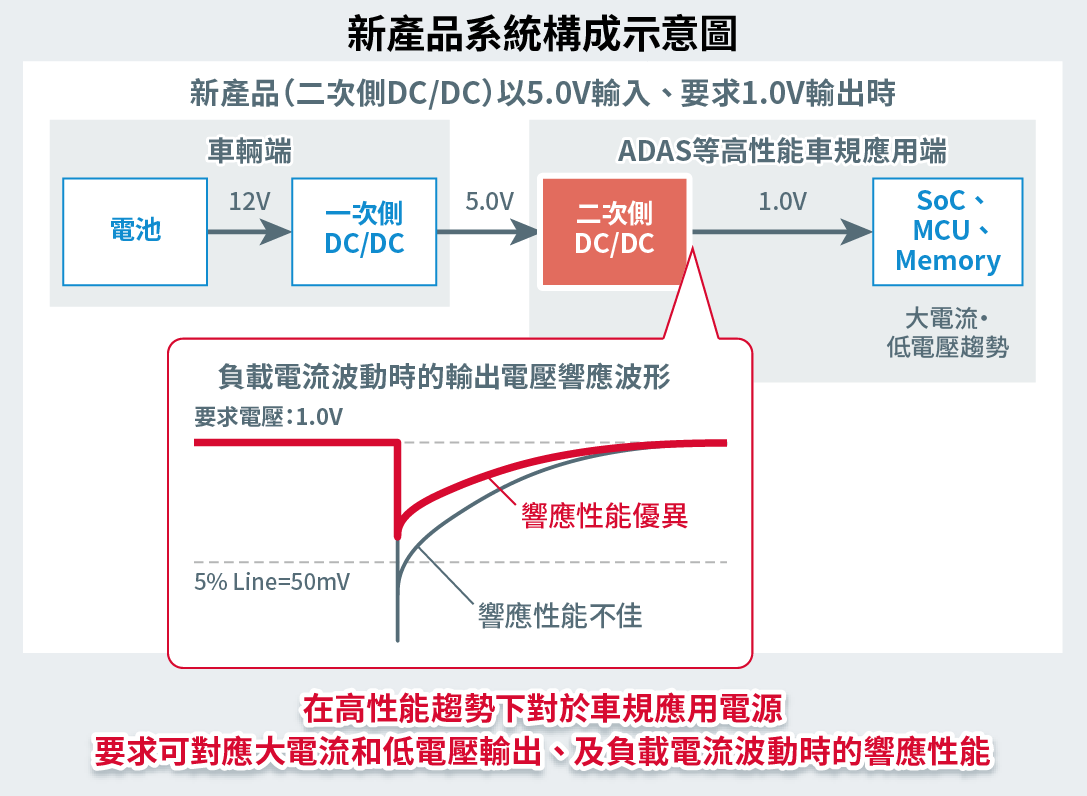

新製品を採用するシステム構成イメージ

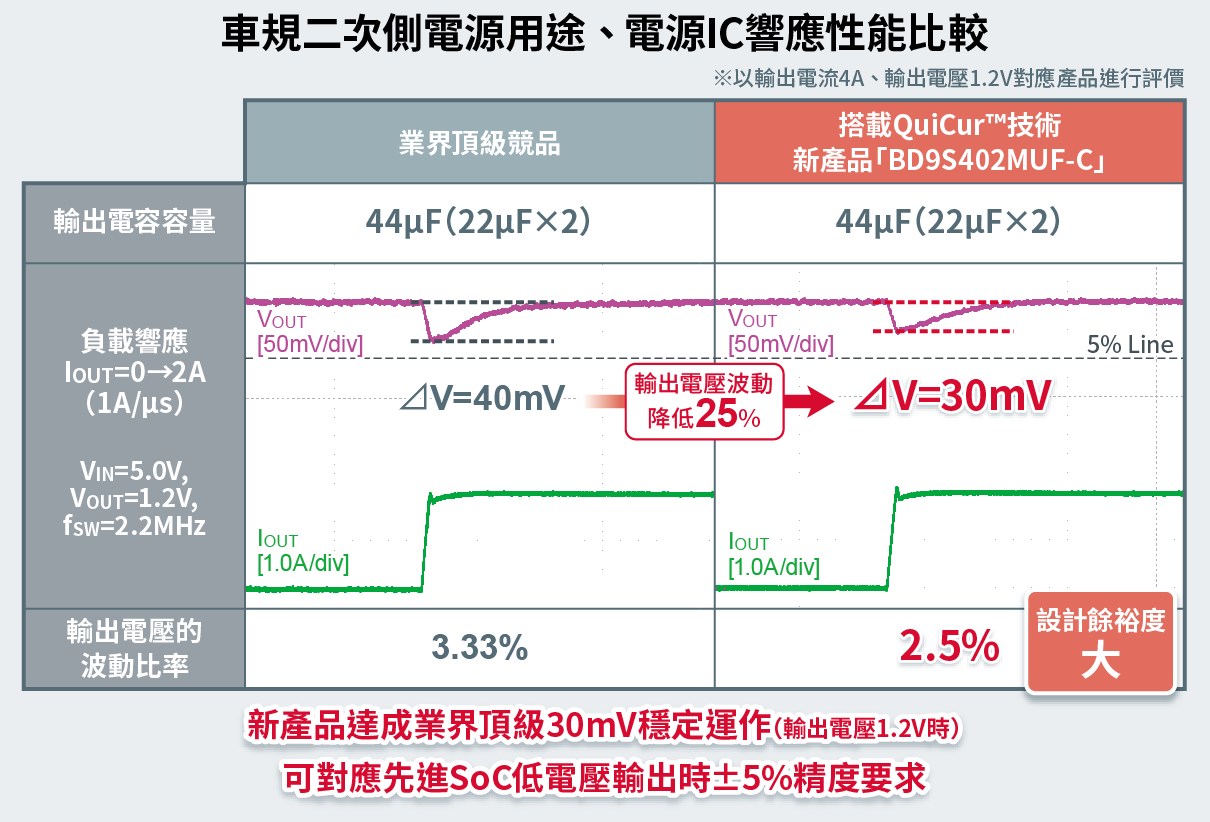

車載セカンダリ電源用途、電源ICの応答性能比較

<關於QuiCur™技術>

QuiCur™的命名源自於實現高速負載響應的ROHM獨家電路技術「Quick Current」,使用該技術後,電源IC的回授電路能夠在穩定運作的前提下,實現預期的負載響應特性(響應性能)。使用更小的輸出電容也確保電源IC的穩定運作,並且可以對容量和輸出電壓波動進行線性調整,以利規格變更而改變電容量時,也能如預期穩定運作,無論是從穩定運作方面,還是從減少元件數量方面來看,都有助大幅減少電路設計工時。如欲進一步瞭解QuiCur™相關技術,請至:
https://www.rohm.com.tw/news-detail?news-title=2022-02-16_news_quicur&defaultGroupId=false

<新產品詳情>

新產品「BD9S402MUF-C」不僅滿足ADAS用二次側DC/DC轉換IC需要的切換工作頻率2MHz、輸出電流4A等基本要求,而且透過ROHM獨家超高速脈衝控制技術「Nano Pulse Control™」,還可滿足次世代SoC和微控制器要求的0.6V低電壓輸出(優於目前市場要求的1.0V輸出)。
另外,由於採用全新高速負載響應技術「QuiCur™」,也實現了非常出色的穩定運作(負載響應特性)。即使在1.0V以下的低電壓輸出條件下,或者在負載電流波動時,也可以將電壓波動抑制在±5%以內,因此非常適用於高階ADAS的二次側電源。

此外,利用搭載QuiCur™技術所帶來的特性優勢,新產品還具備一項新功能:響應性能選擇功能,只需將GAIN引腳設定為High/Low,即可輕鬆在「電壓變動量優先(業界頂級的超穩定運作)」和「電容削減優先(22μF小容量穩定運作)」之間進行切換。例如,當需要以高性能SoC電源來高速處理負載電流波動(出色的負載響應特性)時,便將GAIN引腳設定為High;當需要以簡單的微控制器電源來使用,且無需擔心負載電流波動時,只需將GAIN引腳設定為Low,即可輕易在性能和成本之間取得良好平衡。除了在初期設計階段以外,還可以在規格或型號變更時,輕易實現預期的穩定運作,因此有助設計人員大幅減少電路設計工時。

設計の最適化と工数削減に貢献するモード選択機能



產品型號Datasheet輸入電壓[V]輸出電壓[V]輸出電流(Max.)[A]輸出電壓精度[%]開關頻率[MHz]輸出電容容量[μF]QuiCur™技術動作溫度[℃]封裝[mm]
NewBD9S402MUF-CPDF2.5 ~ 5.50.6 ~ VIN×0.754.0±1.02.2±0.222/44-40
~
+125
VQFN16FV3030VQFN16FV3030
(3.0×3.0×1.0)
BD9S400MUF-CPDF2.7 ~ 5.50.8 ~ VIN×0.8±1.522~470-


※除上述產品外,產品系列中還包括二次側DC/DC轉換IC。如欲瞭解更多資訊,請至:
https://www.rohm.com.tw/products/power-management/switching-regulators?page=1&SearchWord=bd9s#parametricSearch

<應用範例>

非常適用於

◇感測器、相機、雷達等ADAS系統
◇無線通訊模組、閘道器等通訊系統
◇儀錶板、抬頭顯示器(HUD)等資訊娛樂系統 等
採用高性能SoC、微控制器和DDR記憶體的車規應用二次側電源。

<電商銷售資訊>

銷售時間:2022年8月起
電商平台:MOUSER、Digi-Key 等。

<名詞解釋>

*1) DC/DC轉換IC
DC/DC轉換IC是電源IC的一種,也稱為開關穩壓器,透過電晶體的切換來生成輸出電壓。主要有用來降低電壓的降壓型和用來提升電壓的升壓型兩種類型。
*2) 二次側
在車規電源IC中,從電池等電源的角度來看,負責第一段轉換的稱為一次側(Primary),負責之後第二段轉換的稱為二次側(Secondary)。
*3) 負載響應特性(負載響應)、負載電流
從電源IC的角度來看,微控制器、感測器等後段電路都可以看作是「負載」。當這些負載開始工作時,電流(負載電流)會波動,從而導致電源IC的輸出電壓下降。負載響應特性是指,使負載電流波動,導致下降的電壓復原所需的響應時間和電源的穩定性。

・「QuiCur™」和「Nano Pulse Control™」是ROHM Co., Ltd.的商標或註冊商標。
