ROHM推出可輸出監測功能之超小型車用降壓DC/DC轉換器「BD9S系列」
體積小具高效率及高可靠性 有效提昇感測器與攝影機等安全駕駛輔助模組的發展
2018年6月26日
<概要>
半導體製造商ROHM(總公司:日本國京都市)針對ADAS(先進駕駛輔助系統)的感測器、攝影機及雷達等需要小型化、節能化和高可靠性的汽車安全駕駛輔助模組,研發出車用二次*1降壓DC/DC轉換器*2「BD9S系列」(BD9S400MUF-C、BD9S300MUF-C、BD9S200MUF-C、BD9S100NUX-C、BD9S000NUX-C)。
「BD9S系列」是小型高效率的車用電源IC,可有效提升系統安全性。其具有可提高系統安全性的輸出電壓監測功能,和啟動時的起始時間調整(時序控制)功能,透過各種微控制器和系統間的資訊共有,提升系統可靠性。
另外,在小型化和節省空間方面,擁有業界最小2mm平方和3mm平方等豐富產品線,可支援高達4.0A的輸出電流。在高效率運作方面,實現了業界頂級(輸入電壓3.6V、輸出電壓1.8V時為90%)的功率轉換效率。再加上使用頻率固定的電流模式控制進行2.2MHz高頻工作,不會干擾AM廣播頻段,也可實現週邊元件的小型化。這些特點有助於安全駕駛輔助模組的小型化與節能化。本系列產品已於2018年5月份開始以月產50萬個的規模投入量產(樣品價格300日元/個:不含稅)。前段製程在ROHM Hamamatsu Co.,Ltd.(日本國濱松市),後段製程則是在ROHM Electronics Philippines, Inc.(菲律賓)。
ROHM今後也將持續研發節能及高可靠度產品,對汽車產業的進化革新貢獻一份心力。
<背景>

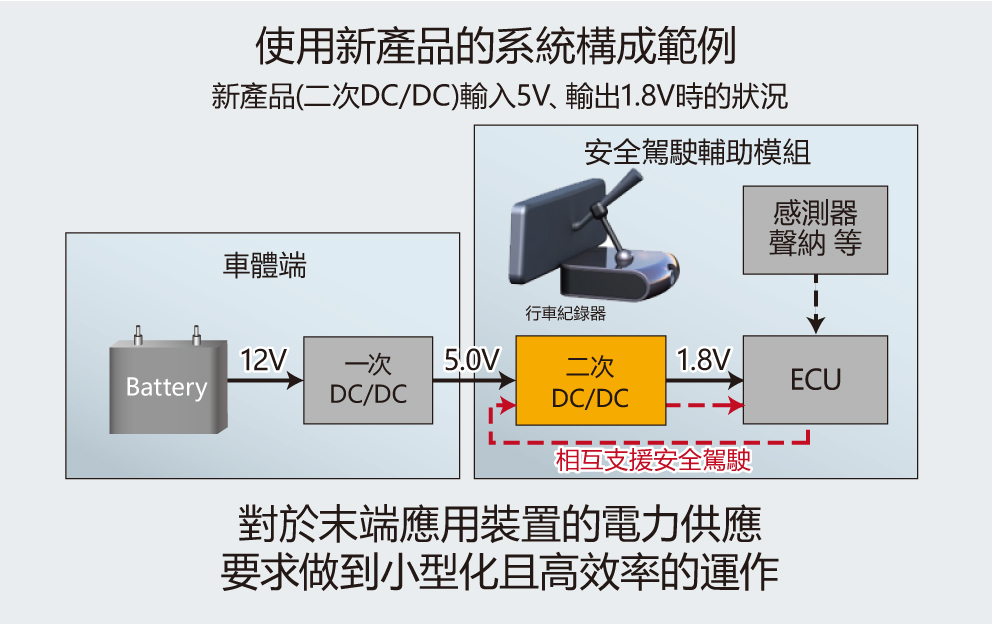

近年來,隨著防止汽車事故發生的對策和自動駕駛技術的普及,對安全性能的要求也越來越高,不僅感測器和攝影機模組的搭載數量越來越多,各種零件數量和功耗需求相對增加。另一方面,為了減輕汽車重量並提高汽車設計的靈活性,對模組小型化的需求也日益高漲。
在為這些零件供電的電源IC中,與LDO相比,具有更高效率且可大電流供電的DC/DC轉換器仍不斷被採用,同時,其他如小型化、節省空間、提供多樣系列產品以及減少外接零件數量等需求也與日俱增。
ROHM針對這些對電源IC的需求,利用垂直統合生產體制和多年來累積的設計、製造技術優勢,研發出具有業界頂級性能、且有助於提升安全性的車用電源IC新產品。
<特點>
1.具有輸出電壓監測功能和時序控制功能,協助系統實現更高可靠性
搭載輸出電壓監測功能(Power Good功能),可與系統共用自身是否正常運作的資訊;搭載時序控制功能,透過靈活調整啟動時的起始時間,可延伸電源IC功能並協助系統穩定工作。透過與各種系統靈活地共用資訊,有助於進一步提高系統的可靠性。
2.實現業界頂級的小型化與高效率

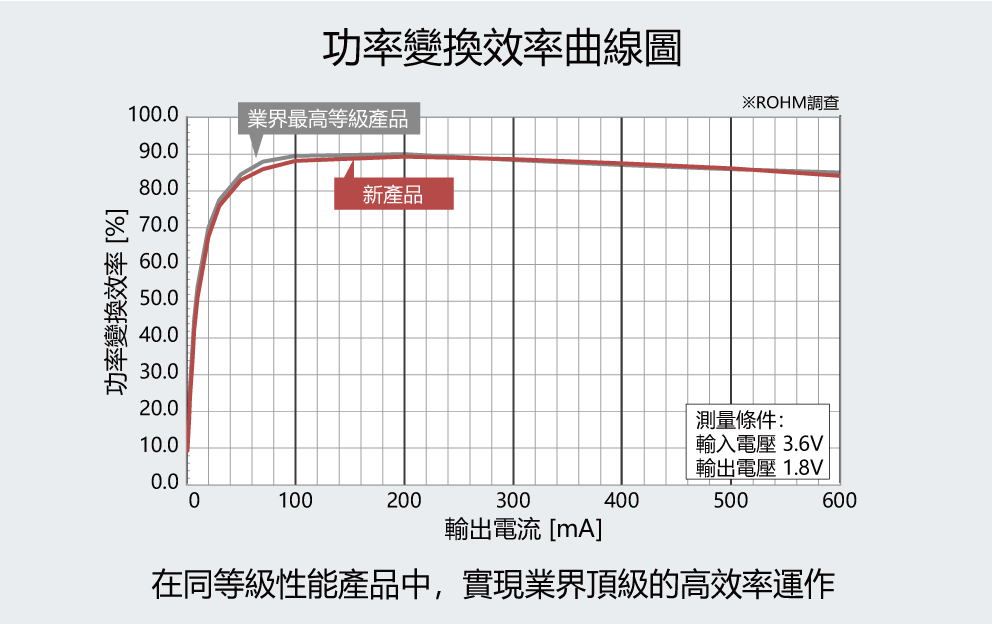

在要求小型化、節省空間及高效率工作的車用二次降壓DC/DC轉換器領域,實現僅2mm平方(業界最小)的體積;在高效率工作方面,與同等級性能產品相比,功率轉換效率達到業界頂級水準(輸入電壓3.6V、輸出電壓1.8V時為90%)。
另外,因為反饋電路控制方式採用沒有頻率波動的電流模式,始終保持在2.2MHz來進行開關工作,不僅可實現週邊元件的小型化,還不會干擾到AM廣播頻段(1.84MHz Max.)。這些基本性能的出色表現,絶對有助於發展更小、更節能的安全駕駛輔助模組。
3.產品系列豐富,支援高達4.0A的輸出電流
擁有豐富的產品系列,雖然是超小型產品,卻可支援0.6A~4.0A的更寬輸出電流範圍,便於進行系統臨時異動或模組最佳化等需求。

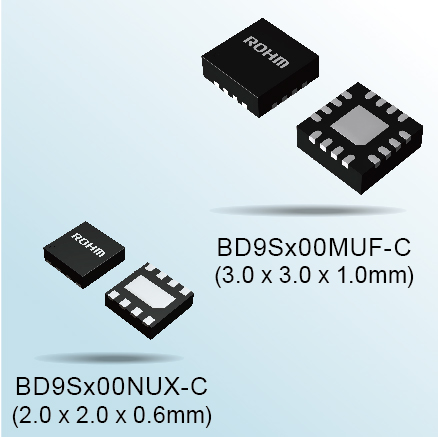

(3.0 × 3.0 × 1.0mm)
(2.0 × 2.0 × 0.6mm)
<應用範例>
等車內要求的小型化、高效率、高可靠性的應用裝置
<名詞解釋>
DC/DC轉換器也稱為“開關穩壓器”,透過開關來產生輸出電壓。對一般的功率轉換效率較優異,主要有降壓型(使電壓下降)和升壓型(使電壓上升)兩種。
LDO屬於被稱為線性穩壓器(運作時讓輸入輸出電壓保持直線)的電源IC,透過電阻分壓來產生輸出電壓。與DC/DC轉換器等開關穩壓器相比,僅能夠降壓,但具有電路結構簡單、雜訊低等特點。
