ROHM推出支援10Gbps以上高速I/F的ESD保護二極體

※2026年4月9日 ROHM調查

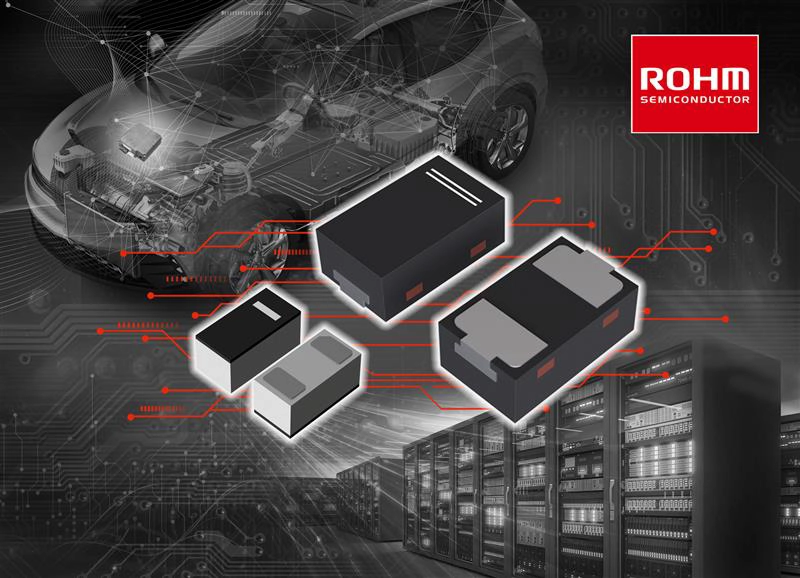

RESDxVx series

半導體製造商ROHM（總公司：日本京都市）推出兼具業界頂級※動態電阻（Rdyn）*1和超低電容特性的ESD（靜電放電）保護二極體*2「RESDxVx系列」。該系列產品適用於多種需要高速資料傳輸的應用領域。

近年來在工業設備和車載市場，高速訊號傳輸的普及與電子設備的小型化、高性能化趨勢日益顯著，系統（電路板、模組）層面對所需的ESD防護措施也要求越來越嚴苛。另一方面，隨著多功能化、高性能化、微細化技術的發展，IC對電氣超載（EOS）和靜電放電（ESD）的耐受能力呈下降趨勢。因此對於兼具「低電容（抑制高速通訊時的訊號劣化）」和「憑藉低動態電阻實現出色IC保護性能」的外接ESD保護元件需求與日俱增。尤其是在10Gbps以上的次世代通訊中，微小的寄生電容差異都可能會對通訊波形產生重大影響。然而，兼同時確保低寄生電容與動態電阻極為困難，因此如何兼顧通訊品質和IC保護，成為亟待解決的課題。
對此ROHM推出了能夠解決此課題、並支援更高速通訊的RESDxVx系列產品。新產品不僅實現更低電容，更實現更低的動態電阻。超過10Gbps的高速通訊介面，需要可將訊號劣化控制在更低、且具備出色IC保護性能的ESD保護二極體。新產品實現引腳間電容*3僅有0.24pF（雙向）和0.48pF（單向）的超低電容特性。同時與該特性難以兼顧的動態電阻也降低至0.28Ω。與市場競品相比，其鉗位元電壓*4降低了約40%，確保了優異的IC保護性能。

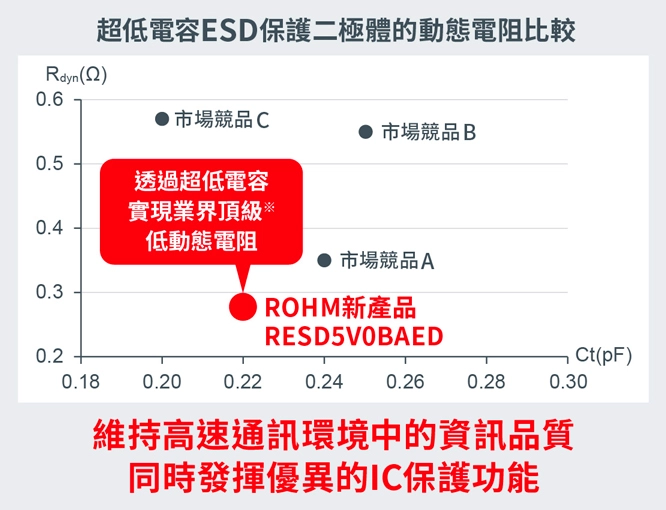

超低電容ESD保護二極體的動態電阻比較

上述優勢有助提高各種高速資料通訊設備（例如AI伺服器和5G/6G通訊設備等工業設備，筆記型電腦和遊戲機等消費性電子產品）的可靠性。另外DFN1006-2W封裝的「RESDxVxBASAFH」和「RESDxVxUASAFH」符合汽車電子產品可靠性標準AEC-Q101的規範，亦適用於導入SerDes*5通訊的ADAS（先進駕駛輔助系統）、AD（自動駕駛）攝影機以及ECU（電子控制單元）等應用。
新產品已於2026年3月開始量產（樣品價格70日元/個，未稅），並已經開始透過電商平台進行銷售。
ROHM今後將繼續擴充低電容ESD保護二極體和TVS二極體的產品陣容，助力AI伺服器、通訊基礎設施、自動駕駛等電子技術的發展，為實現安全、安心且舒適的數位社會貢獻力量。

＜產品陣容＞

產品型號 Data Sheet 絕對最大額定 (Ta=25℃) 電器特性 (Ta=25℃) 極性 對應
車規
AEC-Q101		 封裝
[mm]
峰值
脈衝
電流
IPP
(Max.)
[A]		 ESD
耐量
VESD
(Max.)
[kV]		 接面
溫度
Tj
(Max.)
[℃]		 關斷
電壓
VRWM
(Max.)
[V]		 崩潰
電壓
VBR
(Typ.)
[V]		 動態
電阻
Rdyn
(Ipp=10A)
[Ω]		 引腳間
電容
Ct (Typ.)
(f=1MHz)
[pF]
NewRESD3V3BAED PDF ±6 ±15 150 3.3 ±9.0 0.28 0.22 雙向 － DSN0603-2J Package
DSN0603-2J
(0.6×0.3, H=Max.0.3)
NewRESD5V0BAED PDF 5.0 －
☆RESD3V3UAED - 6 3.3 8.3 0.15 0.48 單向 －
☆RESD5V0UAED - 5.0 －
☆RESD3V3BCED - ±6 ±14 3.3 ±7.0 0.36 0.28 雙向 －
☆RESD3V6BCED - 3.6 －
NewRESD3V3UCED PDF 6 3.3 6.3 0.17 0.55 單向 －
NewRESD3V6UCED PDF 3.6 －
NewRESD3V3BASAFH PDF ±6 ±15 150 3.3 ±9.0 0.30 0.24 雙向 ✓ DFN1006-2W PackageDFN1006-2W
(1.0×0.6, H=Max.0.4)
NewRESD5V0BASAFH PDF 5.0 ✓
NewRESD3V3UASAFH PDF 6 3.3 8.0 0.25 0.48 單向 ✓
NewRESD5V0UASAFH PDF 5.0 ✓

☆ : 開發中

＜應用示例＞

適用於支援USB4、USB3.x、Thunderbolt 4、HDMI、DisplayPort、PCI Express、LVDS、MIPI D-PHY/C-PHY、車載SerDes以及車載乙太網路（10/100/1000Mbps）等各種介面設備。
◆工業設備：AI伺服器、資料中心、路由器、光模組、5G/6G基地台、FA攝影機等
◆消費性電子：PC、伺服器、USB Dongle、智慧型手機、平板電腦、遊戲機、影音設備、通訊天線等
◆車載設備：ADAS（先進駕駛輔助系統）/AD（自動駕駛）/全景影像系統/倒車影像攝影機、車載資訊娛樂系統、車身控制ECU、中控台（影音系統、顯示螢幕）等。

＜電商銷售資訊＞

開始銷售時間：2026年4月起
新產品將在電商平台逐步發售。

銷售商品
DSN0603-2J封装：RESD3V3BAED、RESD5V0BAED、RESD3V3UCED、RESD3V6UCED
DFN1006-2W封装：RESD3V3BASAFH、RESD5V0BASAFH、RESD3V3UASAFH、RESD5V0UASAFH

＜名詞解釋＞

*1) 動態電阻（Dynamic Resistance）
表示ESD保護二極體在保護IC時，其電壓隨電流變化的增量程度的指標，又稱「交流電阻」。該值越小，表示即使流過相同的放電電流時，也能將引腳電壓的上升幅度控制得越低，進而減輕IC承受的電氣應力，提高保護性能。
*2) ESD保護二極體
用來保護電路免受過電壓、突波和ESD（Electro-Static Discharge：靜電放電）影響的半導體元件。透過吸收突發的電壓和電流尖峰（突波），來防止電路損壞和誤動作。在車載環境中，對於電氣方面發生嚴重波動時的保護至關重要。
*3）引腳間電容（Capacitance Between Terminals）
電子元件中產生的不必要電容分量。如果引腳間電容較大，高速通訊時訊號就會劣化，因此在車載通訊應用中降低引腳間電容是非常重要的。
*4) 鉗位元電壓
ESD保護二極體抑制突波等引起的過電壓時電路內維持的電壓。該電壓越低，越可以有效保護電路和設備，進而提高車載設備可靠性。
*5) SerDes
成對使用IC來實現大容量資料高速傳輸的通訊方式。資訊發送端的序列器（Serializer）將多個數位訊號資料轉換為一個高速序列訊號發出，資訊接收端的解序列器（Deserializer）則將其還原為原始資料。因其能以數Gbps至數十Gbps的速度高速傳輸大量資料，因而被廣泛應用於PC、伺服器及車載攝影機等高速介面。
