ROHM推出低VF、低IR的保護用蕭特基二極體 | 羅姆半導體集團

2025年10月2日

半導體製造商ROHM（總公司：日本京都市）推出一款創新型保護用蕭特基二極體「RBE01VYM6AFH」，該產品在低V_F（正向電壓）和低I_R（反向電流）兩者難以兼顧的特性之間實現了高度平衡，可為ADAS鏡頭等配備了高畫質感光元件應用，提供高可靠性的保護解決方案。

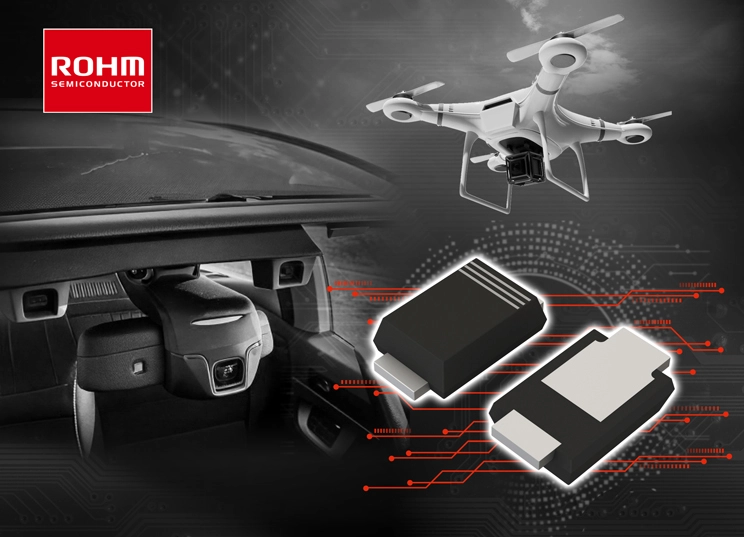

Press picture

近年來隨著ADAS鏡頭等應用的精度提升，內部所搭載的感光元件的高畫質程度也越來越受到重視。這使產品無法對電源關斷時，由感光元件產生的光生電壓進行充分控制，故存在對應用產品造成損壞的風險，而採用具有低V_F特性的蕭特基二極體來進行保護，一直被認為是有效的方案。另一方面，為了防止運行時的熱失控，還需要具備低I_R特性。但由於V_F與I_R之間難以兩全，因此如何能兼顧二種特性一直是個難題。在此背景下，ROHM透過從根本上重新改善元件結構，成功開發出兼具低V_F和低I_R特性的蕭特基二極體，使其能夠勝任保護工作。

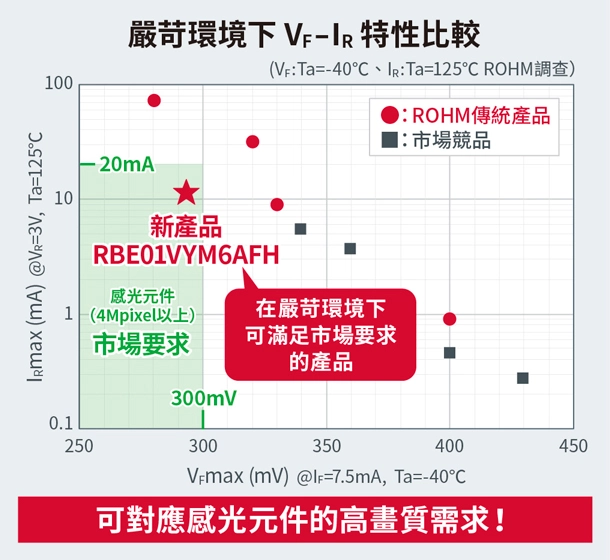

「RBE01VYM6AFH」是一款突破傳統思維的產品，大膽將通常做為整流用途的蕭特基二極體的低V_F特性，運用在保護用途中。透過基於ROHM獨家技術打造的全新元件結構，同時實現了一般難以兼顧的低V_F和低I_R特性。藉由上述優異特性，新產品即使在嚴苛的環境條件（V_F：Ta=－40℃、I_R：Ta=125℃）下，仍同時滿足市場V_F＜300mV（I_F=7.5mA）和I_R＜20mA（V_R=3V）的特性要求。因此新產品不僅能夠防止應用產品停止運作時，高光生電壓^*1導致的電路損壞，還能大幅降低運作過程中出現熱失控和誤動作的風險。

新產品的封裝採用小型扁平引腳SOD-323HE（2.5mm × 1.4mm）封裝形式，兼具出色的可安裝性和節省空間優勢。針對必須在狹小空間內進行安裝的車載鏡頭、工業設備、保全設備等，均可靈活使用。
另外新產品亦符合汽車電子產品可靠性標準（AEC-Q101），在要求高可靠性和長期穩定運作的次世代電子設備設計中，可作為理想的保護元件來運用。
新產品已經在穩定的供貨體系下開始量產（樣品價格：130日元/個，未稅）。另外新產品也已經開始透過電商平台進行銷售。

＜產品主要特性＞

產品型號	Datasheet	絕對最大額定值（無指定情況下Tc＝25℃）					電氣特性（Tj＝25℃）		封裝 [mm]
產品型號	Datasheet	V_RM [V]	V_R [V]	I_O [A] 60Hz Tc=120℃	I_FSM [A] 60Hz 1循環	Tj (Max) [℃]	V_F (Max) [mV] I_F=7.5ｍＡ	I_R (Max) [μA] V_R=3V	封裝 [mm]
RBE01VYM6AFH		6	6	0.1	1	125	200	30	SOD-323HE （2.5×1.4×0.6）
