ROHM推出簡化影像傳輸路徑之車電多螢幕適用SerDes IC「BU18xx82-M」
支援高畫質（Full HD）解析度及領先業界End to End資料監控功能 助力車電功能安全

2022年8月3日

BU18xx82-M

半導體製造商ROHM（總公司：日本京都市）針對多螢幕化趨勢的車電顯示器市場，推出支援高畫質解析度（1,980×1,080像素）的SerDes IC※1（序列器：BU18TL82-M，解序列器：BU18RL82-M）。

近年來隨著電子後視鏡和液晶儀錶板的普及，每輛車安裝的顯示器數量隨之增加，影像傳輸路徑也變得更加複雜，導致系統成本和故障風險增加，因此簡化影像傳輸路徑一直是亟待解決的課題。另外由於電子鏡上的圖像載入延遲，或者儀錶板上的指示燈圖示不亮等問題，將可能會導致嚴重事故，所以融合功能安全設計也非常重要。

而本次的新產品透過菊鍊連接和End to End資料監控功能解決了上述課題。且還延續了2021年6月開始量產的車電相機模組用SerDes IC「BU18xMxx-C」低功耗、低雜訊等特點，非常適用於影像傳輸路徑日益複雜的次世代車電顯示器。

一般的SerDes IC需要成對連接序列器和解序列器才能傳輸影像，而ROHM的新產品，可以使用菊鍊方式連接解序列器「BU18RL82-M」，因此可透過單個序列器將影像傳輸給多個路徑。由於減少了連接器和線材數量，因此可以簡化影像傳輸路徑，有助降低應用產品系統成本和故障風險。此外，新產品為支援高畫質解析度的SerDes IC，可透過比較CRC※2值，以End to End※3（從SoC到顯示器）來監控影像資料是否被正確傳輸，有助提高應用產品的功能安全。

新產品已於2022年7月開始出售樣品（樣品價格為1,500日元/個，未稅），預計將於2022年9月開始暫以每月20萬個的規模投入量產。前段製程的製造據點為ROHM Hamamatsu Co., Ltd.（日本濱松市），後段製程的製造據點為ROHM Electronics Philippines, Inc.（菲律賓）。

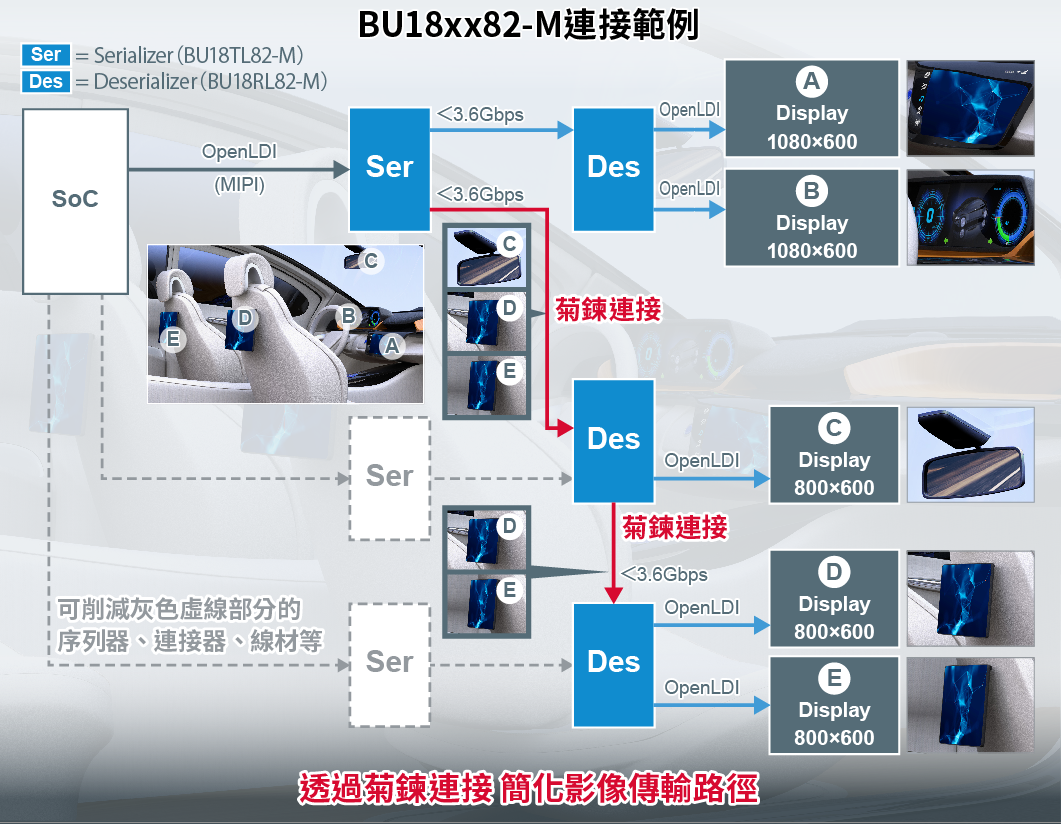

BU18xx82-Mの接続例

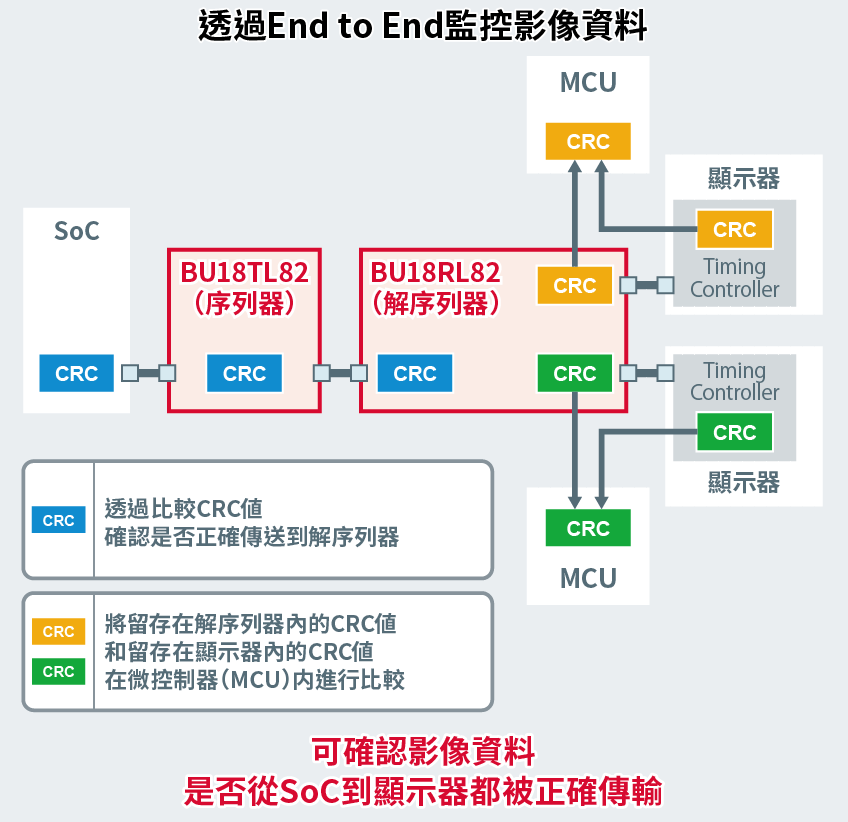

End to Endで映像データを監視

＜產品系列＞

新產品「BU18xx82-M」符合汽車電子產品可靠性標準AEC-Q100，可確保車電應用所需的高可靠性。另外序列器「BU18TL82-M」可支援輸入介面OpenLDI和MIPI-DSI，因此適用於各種SoC。

產品型號Datasheet方式傳輸規格電源電壓範圍(V)輸入規格輸出規格動作溫度範圍(℃)菊鍊連接數據複製功能*2對應車規
AEC-Q100		封裝(mm)
NewBU18TL82-MPDFSerializerCLL-BD*11.1 ~ 1.3/1.7 ~ 3.6OpenLDI(Dual)or
MIPI-DSI(1.5Gbps×4)		CLL-BD*1(3.6Gbps×2)-40 ~ +105--✓VQFN64FBV90
9.0×9.0×1.0
NewBU18RL82-MPDFDeserializerCLL-BD*11.1 ~ 1.3/1.7 ~ 3.6CLL-BD*1(3.6Gbps×2)OpenLDI(Dual)-40 ~ +105✓✓✓

*1:CLL-BD=Clockless Link™-BD

*2:資料的複製功能。當單邊線路出現Data輸出錯誤時，可透過另一邊的線路加以補全。另外也可以運用在如後座螢幕等，需要同時在2個螢幕上呈現相同畫面的應用。

＜關於ROHM的SerDes IC＞

ROHM的SerDes IC的基本特點是低功耗且低雜訊。從2021年6月起，ROHM已經開始量產具有該特點的首批SerDes IC產品—車電相機模組用SerDes IC「BU18xMxx-C」。

・基本特點①：低功耗

新產品具有根據解析度優化傳輸速率的功能，可以用更小的功率傳輸所需解析度的資料，非常有助降低應用產品功耗。

・基本特點②：低雜訊

新產品具有可優化傳輸速率的功能，因此可透過調整雜訊峰值來降低雜訊。此外還具有展頻※4功能，可顯著降低雜訊，有助減少雜訊對策工時。

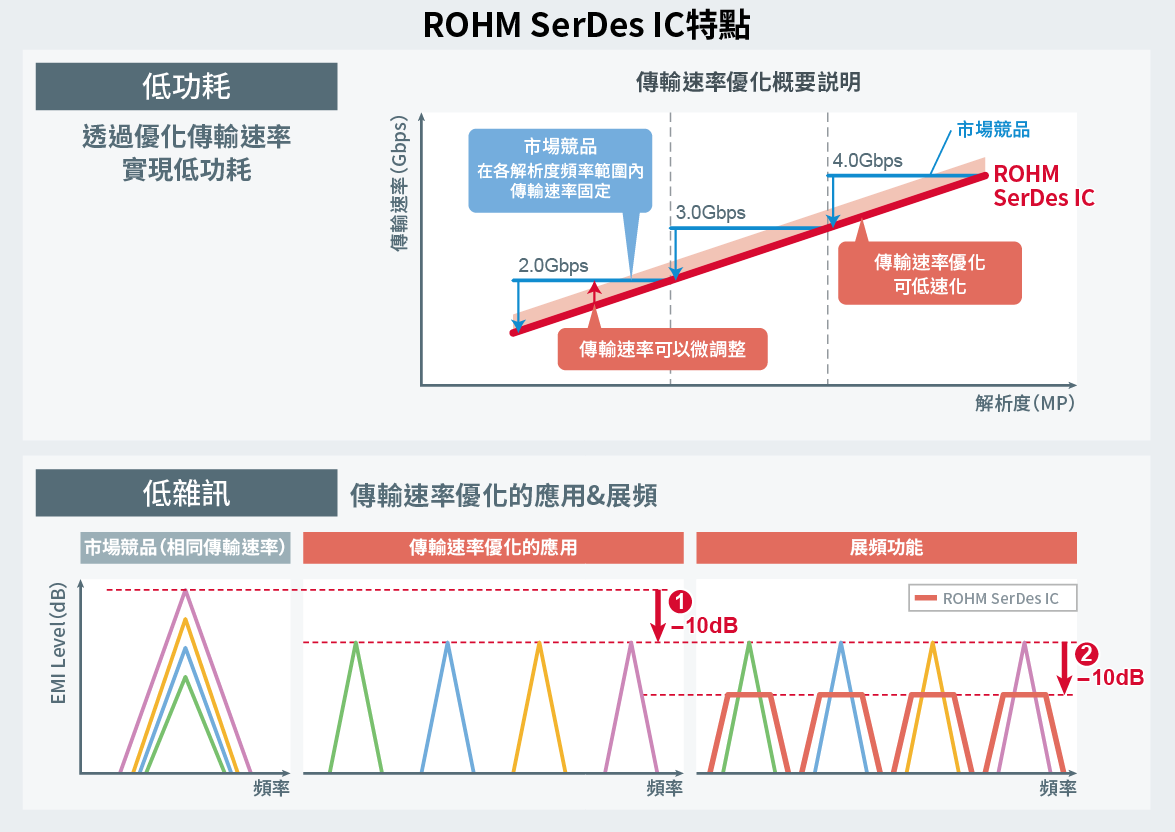

ロームSerDes ICの特長

＜名詞解釋＞

※1) SerDes IC
為了高速傳輸資料而成對使用來進行通訊方式轉換的IC總稱。序列器（Serializer）用來將資料轉換為易於高速傳輸的形式（將平行匯流排轉換為序列匯流排），解序列器（Deserializer）則用來將傳輸的資料轉換為原格式（將序列匯流排轉換為平行匯流排）。
※2) CRC（循環冗餘校驗）
一種用來確認資料傳輸和記錄等是否被正確執行的方法。在SerDes等高速介面中，透過在發送資料時附加CRC值，並在接收端進行處理，來確認資料是否已被正確傳輸。
※3) End to End
在IT領域主要是指「從一端到另一端」和「在通訊路徑的兩端」等傳輸路徑相關用語。
※4) 展頻功能
非固定切換頻率，而是使切換頻率在一定幅度內做變動，將雜訊能量擴散到一定幅度頻率上的功能。透過降低雜訊峰值能夠有效減輕雜訊。
