BH1792GLC
光學式脈搏感測器IC
最終銷售
BH1792GLC
光學式脈搏感測器IC
Description
指正在申請中止製造的產品。
Product Detail
產品概要
在智慧手環或智慧手錶﹙smart watch﹚等穿戴裝置﹙wearable devices﹚中，具有測量脈搏功能的產品已成為主流，其需求預測今後也將會逐漸擴大。
BH1790GLC藉由導入具脈搏功能之高感度感測器來達到低功耗及業界頂級檢測精確度，即使在屋外也可以進行穩定的脈搏測量與長時間運作。
ROHM的光學式脈搏感測器

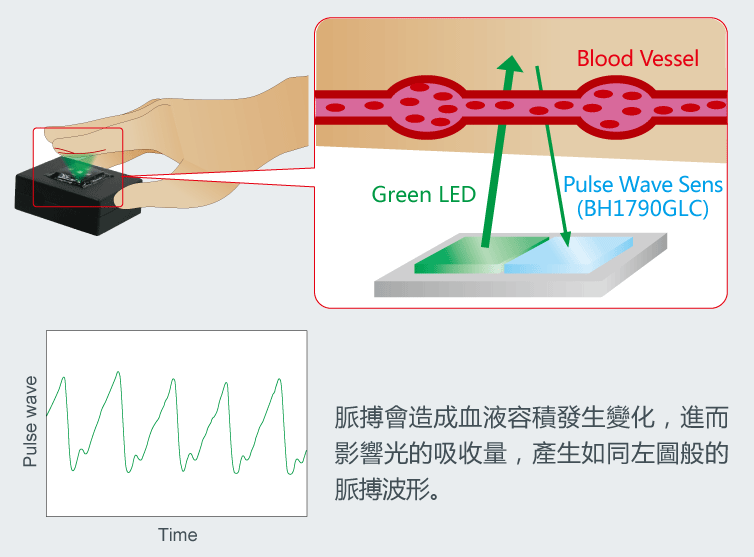

【光學脈搏感測器的結構】
藉由測量LED照射光之反射光變化來計測脈動所產生之血管容量變化。
特點1:具脈搏功能之感測器構造
【可高精度檢測的理由】
1.使用搭配脈搏檢測用最佳綠 (Green) 波長感度之光電二極體
2.受光部採用綠濾光片 (Green Filter)
3.搭載紅外線 (IR) 截止濾光片 (Green Filter)
特點2：業界頂級低消費電流
藉由讓感測器高感度化來降低LED亮度，達到業界頂級之低消費電流。
| BH1790GLC | A公司 | B公司 | |
|---|---|---|---|
| 運作時的功耗 (LED+IC） |
0.74mA | 0.86mA | 1.5mA |
| 待機電流 | 0.8µA | 0.8µA | 15µA |
| 電源電壓範圍 | 2.5~3.6V | 1.7~2.0V | 3.0~3.6V |
| 封裝尺寸 | 2.8 x 2.8 x 0.9mm (外接LED) |
2.8 x 5.6 x 1.2mm (內建LED) |
3.6 x 6.36 x 1.0mm (內建LED) |
ROHM調查
相關資訊
新聞
新產品快報
光學式脈搏感測器IC以外之裝置亦活用獨創技術並配合顧客之需求持續研發產品，同時將更致力於擴增產品陣容。
Specifications
Sensor Type
Heart Rate Monitor
Analog Supply Voltage (Min.) [V]
2.5
Analog Supply Voltage (Max.) [V]
3.6
Current Consumption [uA]
200
Standby Current [µA]
0.8
Red Light Cut
Yes
IR Cut
Yes
I/F
I²C
Operating Temperature (Min.)[°C]
-20
Operating Temperature (Max.)[°C]
85
Package Size [mm]
2.8x2.8 (t=1.0)
Features
- Build-in green photodiode with excellent wavelength selective green filter and IR curt filter.
- Built-in IR photodiode for touch detection.
- Correspond to high sampling frequency. (1024Hz)
- LED driver with current selection.
- I²C bus Interface(f/s mode support)
- Built-in FIFO
Reference Design / Evaluation Tool
-
- Evaluation Board - BH1792GLC-EVK-001
BH1792GLC-EVK-001 is an evaluation board for BH1792GLC, which is a ROHM Optical Sensor for Heart Rate Monitor.
