BD70522GUL
Nano Energy™-適用於低功耗應用的超低功耗降壓轉換器
BD70522GUL
Nano Energy™-適用於低功耗應用的超低功耗降壓轉換器
BD70522GUL是一個降壓轉換器,具有180nA靜態電流,支援高達500mA的輸出電流。ULP(超低功率)模式的恒定開啟時間(COT)控制提供了卓越的瞬態回應,並透過在10μA負載範圍內提供卓越的輕載效率延長了電池壽命。輸出電壓可以透過VSEL引腳從9個預設電壓中選擇。當輸入電壓接近輸出電壓時,積體電路進入100%接通模式,開關操作停止。
日本碍子株式會社的晶片型陶瓷二次電池「EnerCera®」與ROHM電源IC的超低消耗電流技術「Nano Energy™」相結合,助力建構免維護之物聯網設備,實現超高效蓄電單元。
EnerCera® × Nano Energy™ Collaboration Page
Product Detail
規格:
ch
1
Integrated FET / Controller
Integrated FET
Topology
Buck
Synchronous / Nonsynchronous
Synchronous
Vin1(Min.)[V]
2.5
Vin1(Max.)[V]
5.5
Vout1(Min.)[V]
1.2
Vout1(Max.)[V]
3.3
Iout1(Max.)[A]
0.5
Technology
Nano Energy™
SW frequency(Max.)[MHz]
1
Light Load mode
No
EN
Yes
PGOOD
Yes
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
85
Package Size [mm]
1.76x1.56 (t=0.57)
功能:
- Nano Energy™
- 180nA (Typ) Quiescent Current
- Up to 90% Efficiency at 10μA Output Current
- Up to 500mA Output Current
- 9 Selectable Output Voltages (1.2V, 1.5V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.2V, 3.3V)
- Power Good Output
- 100%ON Mode for Low Input Voltage
- Discharge Function on VOUT.
Supporting Information
概要
近年來,智慧型手機等行動裝置、穿戴裝置及IoT設備等靠電池運作的電子設備已迅速普及。為了提高產品的設計靈活度並確保配置新功能所需要的空間,對於這些產品上所搭載的零件功耗要降到最小,來促成電子設備的小型化並延長電池使用壽命。
ROHM運用類比設計技術和電源系統製程,並發揮垂直整合生產體制的優勢,致力於開發滿足市場需求的電源IC。本次則是開發出搭載超低消耗電流技術「Nano Energy」的全新電源 IC。
針對行動裝置、穿戴裝置及IoT設備等靠電池運作的電子設備,研發出世界最低消耗電流的內建MOSFET降壓型DC/DC轉換器*1)「BD70522GUL」。 「BD70522GUL」是為了實現IoT領域中的關鍵議題「讓鈕扣電池持續運作10年」所研發而成的超低功耗電源IC。在ROHM的垂直整合生產體制下,融合「電路設計」「電路佈線」「製程」等三大先進類比電源技術所獨創的Nano Energy技術,實現了世界最低的消耗電流180nA(n為10的負9次方)。這讓待機時的電池運作時間比普通產品長1.4倍※,讓使用CR2025等鈕扣電池的電子設備運作更久。此外,在業界最廣輸出電流範圍內(10μA~500mA,從輕載到重載)也能實現90%以上的功率轉換效率。
※截至2018年3月7日 ROHM調查
產品介紹

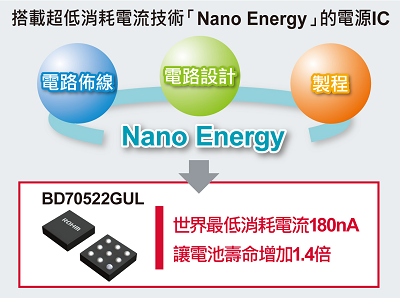

1.利用Nano Energy技術,實現世界最低消耗電流180nA
利用ROHM獨家的新研發控制電路、優化類比元件電源IC佈局、電源系統製程0.35µm的BiCDMOS等先進科技所打造出的超低消耗電流技術「Nano Energy」,實現了世界最低消耗電流180nA,讓應用裝置待機時的電池運作時間比普通產品長1.4倍。(ROHM調查資料)
2.在廣範圍內實現高效率

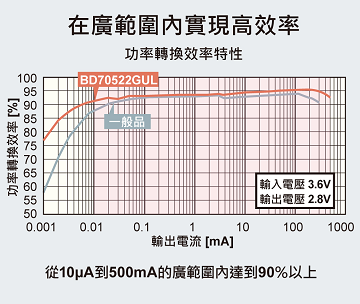

內建低損耗MOSFET,並搭載了可根據負載電流進行自動無縫切換的Seamless Switching Mode Control(SSMC)功能,在消耗電流1µA以下的DC/DC轉換器中,擁有業界最廣範圍(10μA~500mA)內可實現90%以上的功率轉換效率。
在各種電子設備和應用裝置上都能實現高效率的功率轉換,有助於延長電池的運作時間。
應用範例
◇穿戴裝置、行動裝置
◇以電池驅動的IoT設備(感測器節點)、小型工業設備(警報器、警報設備、電子標籤等)
評估板
評估板使用手冊
Reference Design / Application Evaluation Kit
-

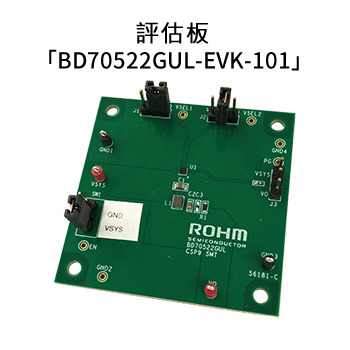

- Evaluation Board - BD70522GUL-EVK-101
The BD70522GUL converter is a power supply solution designed for battery powered devices. 180nAquiescent current and ULP (Ultra Low Power) mode enable excellent light load efficiency at 10µA load, extending battery life, while output currents up to 500mAare supported. Users can select from among 9 preset output voltages via the VSEL pin. And when the input voltage gets close to the output voltage, the IC enters 100% ON mode that stops switching operation.
-
- Reference Design - REFLVBMS001-EVK-001
This collaboration board charges the EnerCera® Pouch rechargeable battery manufactured by NGK, and outputs the power stored in the EnerCera® by stepping down and stabilizing it. The Power Supply and RESET ICs with Nano Energy™ echnology maximizes the battery life.
