BD34301EKV
MUS-IC™系列 32位, 768kHz採樣 立體聲D/A轉換器
BD34301EKV
MUS-IC™系列 32位, 768kHz採樣 立體聲D/A轉換器
BD34301EKV是一款融入ROHM自有音質設計技術的32位立體聲D/A轉換器。實現了適用於高端音響的出色數值性能[SNR: 130dB(Typ), THD+N: -115dB(Typ)]。可通過切換兩種FIR數字濾波器(Sharp Roll-Off, Slow Roll-Off)來選擇喜歡的音質。配備PCM I/F和DSD I/F,最高采樣頻率分別支持768kHz和22.4MHz。
竭力追求音頻產品所需的數值性能和音質性能提升,並將ROHM工程師們的熱情訴諸ROHM音頻IC,打造出高端品牌。 ROHM Musical Device“MUS-IC"
“MUS-IC"特設頁面
Product Detail
規格:
Sampling Rate (Max.) [kHz]
768
Resolution (Max.) [bit]
32
DAC channels
2
Input Types
I2S DSD
Output Types
Line
SNR (Typ.) [dB]
130
THD+N (DWA1) (Typ.) [dB]
-115
Dynamic Range (Typ.) [dB]
130
DSD Clock (Max.) [MHz]
22.4
Supply Voltage Range of AVCC [V]
4.5 to 5.5
Supply Voltage Range of DVDD [V]
1.4 to 1.6
Supply Voltage Range of DVDDIO [V]
3.0 to 3.6
I/F
2-wire
Operating Temperature (Min.)[°C]
-25
Operating Temperature (Max.)[°C]
85
Package Size [mm]
12x12 (t=1)
功能:
- MUS-IC™ Series
- SNR 130 dB (Typ) , THD+N -115 dB (Typ) (PCM mode)
- Sampling Frequency 32 kHz to 768 kHz (PCM mode)
- 2 Kinds of Digital FIR Filters (PCM mode)
- DSD 2.8 MHz, 5.6 MHz, 11.2 MHz, 22.4 MHz Available
- Supports Stereo Mode (2ch) and Mono Mode (1ch)
- Selectable 4 Device Addresses (38h, 3Ah, 3Ch, 3Eh)
Supporting Information
背景
一般認為音響裝置中的DAC晶片是決定音響裝置音質的最重要零件之一,原因在於其需要從高解析度音源資料中,擷取最大資訊量並將之轉換為類比訊號。ROHM過去推出的音訊產品都非常注重音質。例如,在50年的音訊IC產品研發經驗中,建立了可充分擷取音源資訊量的「音質設計技術」,並推出了高音質處理IC和高音質音響電源IC等。其中「MUS-IC™」系列的優異性能獲得了客戶的高度評價,因此有越來越多的客戶將之運用在高音質音響裝置中。
概要

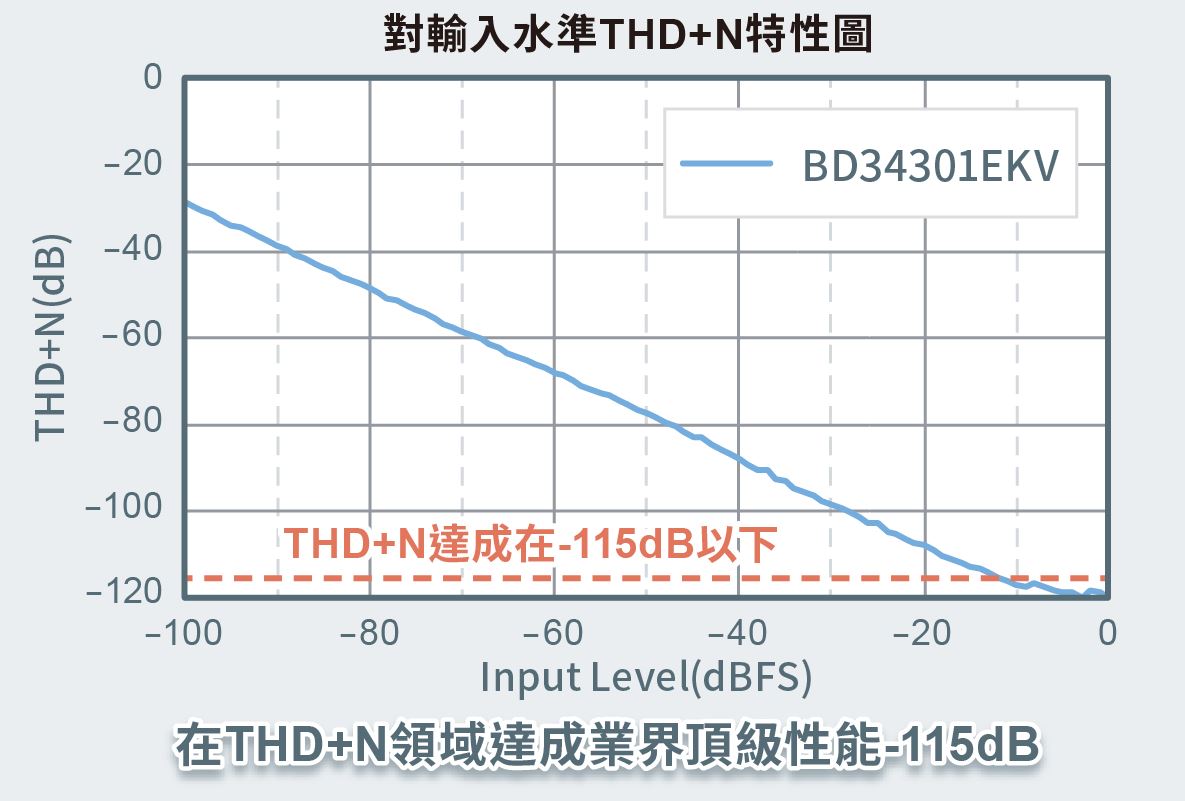

由於「BD34301EKV」為ROHM音訊IC高階系列「MUS-IC™」中的DAC晶片,所以在研發之初就專注於「空間的回響」、「壯闊感」和「寂靜性」等欣賞古典音樂時所注重的的音質性能。憑藉著ROHM獨家音質設計技術,在決定音質的關鍵—訊號處理電路設計的過程中,採用了一邊確認音質、一邊設計電路的方式,才能成功實現高音質的目標。同時,低雜訊(SN比)和低失真率(THD+N特性)等音訊產品的指標特性,也達到了業界高水準(SN比:130dB、THD+N:-115dB),非常適合運用於高音質音響裝置。此外,主要負責數位訊號處理電路功能的內建數位濾波器採用可自訂的規格,有助於音響裝置製造商追求理想的音質效果。
特長
1. 實現業界最高水準,具備古典音樂所要求的音質性能

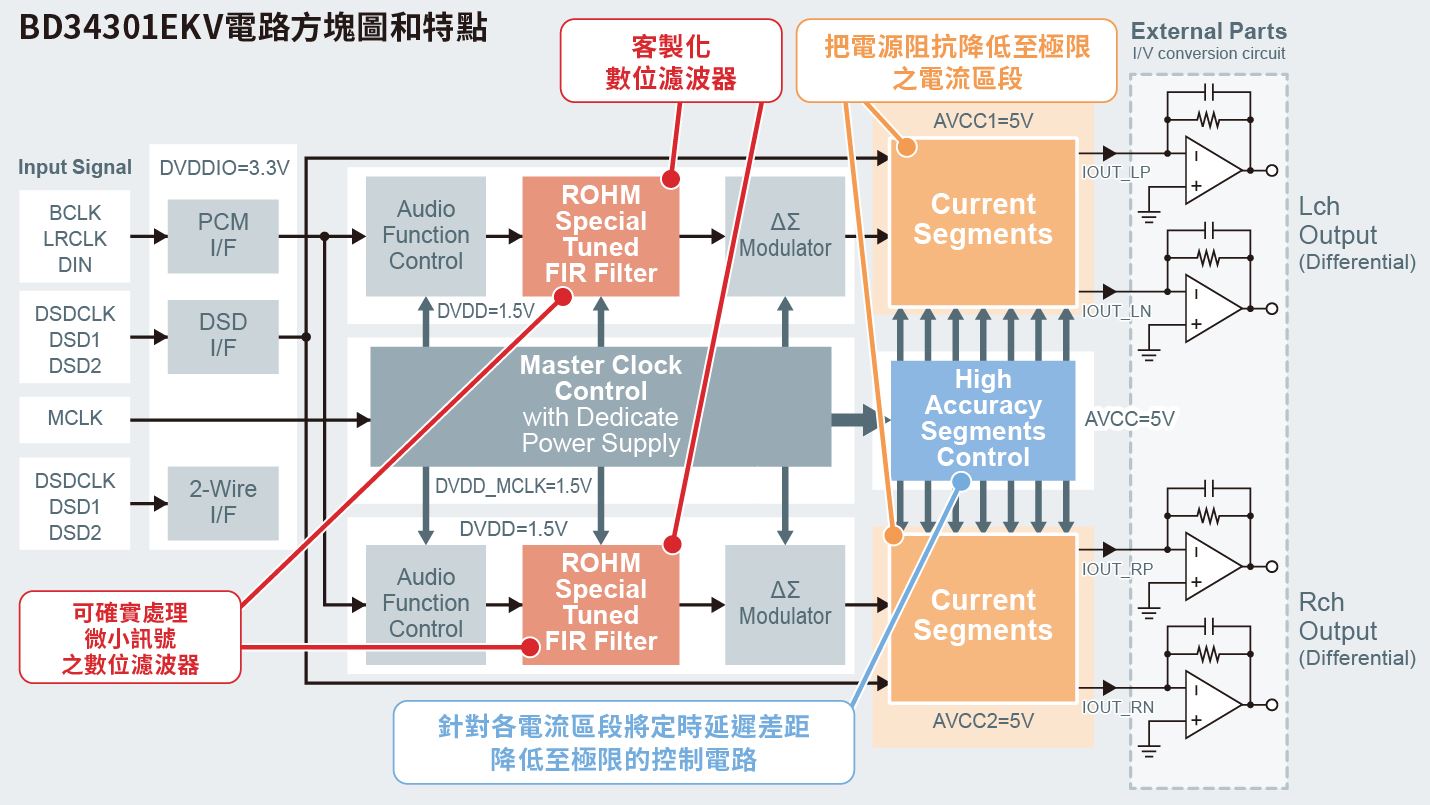

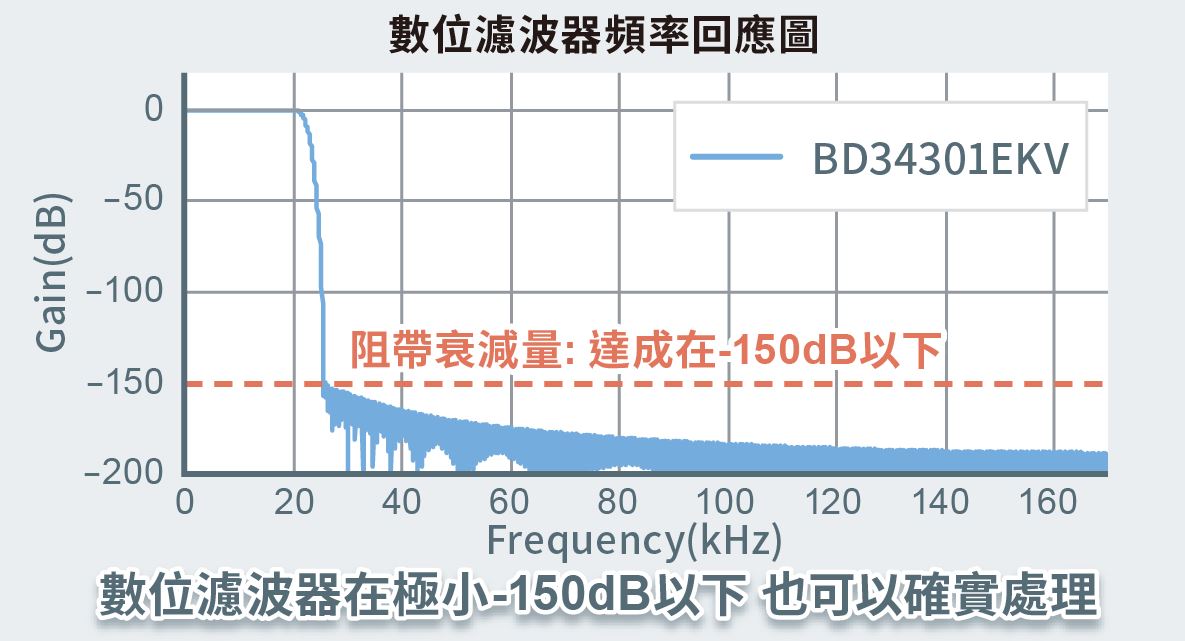

「BD34301EKV」不僅在音響裝置中的數值性能表現出色(SN比:130dB、THD+N:-115dB),還從根本上提高了較難透過數值表現出來的音質性能。例如,在「D/A轉換電路」中,透過大幅降低每個電流段的電源電阻,並將佈線佈局最佳化,再將決定每個電流段的工作時序時脈延遲(誤差)減少到極限。此外,經過精心設計,透過「數位訊號處理電路」的主要功能—數位濾波器(FIR濾波器),即使是微小的訊號也可以忠實進行處理,阻帶衰減量(數位濾波器的性能指標之一)也可以降到-150dB以下。因此,可以充分擷取音源資訊量,對於欣賞古典音樂來說很重要的「空間的回響」、「壯闊感」和「寂靜性」等音質性能也可以得到更出色的表現。
2. 數位濾波器具客製化功能,有助實現與音響裝置相匹配的音質

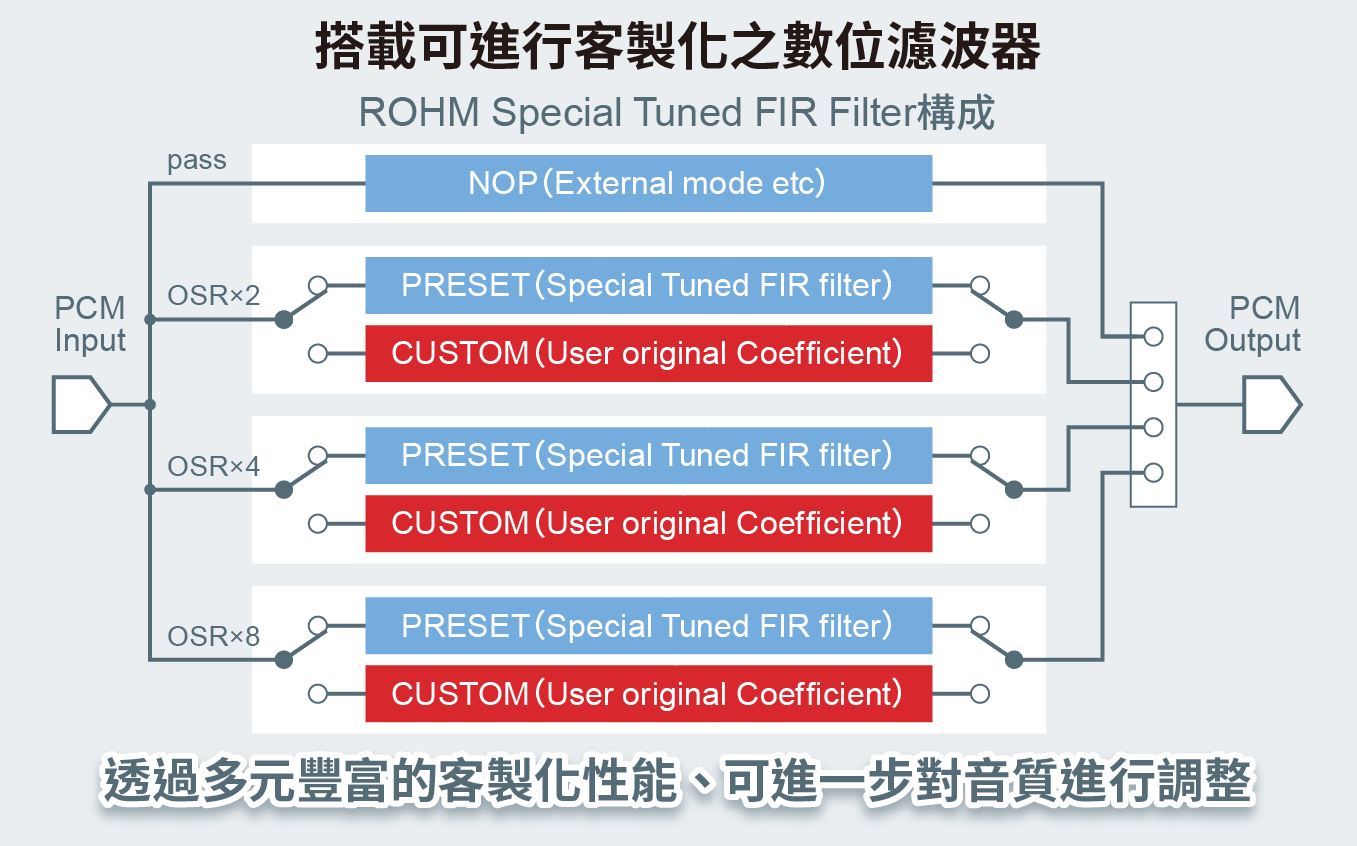

「BD34301EKV」可以從預設/自訂/外部設定中選擇會影響音質的數位訊號處理電路的數位濾波器(FIR濾波器)。濾波器的計算係數和過取樣速率也可以透過程式設計功能進行客製化調整。因此,客戶可以打造出獨特的數位濾波器,並輕鬆地為不同的音響裝置調整不同的音質,這將非常有助減少研發工時,並實現製造商所追求的理想音質效果。
・「MUS-IC™」是ROHM Co., Ltd.的商標或註冊商標。
Reference Design / Application Evaluation Kit
-
- Evaluation Board - BD34301EKV-EVK-001
--This is a previous version Evaluation Board. It is equipped with AK4118AEQ as a Digital audio Interface Receiver IC.--
BD34301EKV(BD34301EKV-EVK-001) is a 32-bit Stereo Audio D/A Converter with ROHM original sound quality design, realizing excellent performance (SNR: 130 dB (Typ), THD+N: -115 dB (Typ)) suitable for high-end audio. Different type sound is realized by selecting 2 kinds of digital FIR filters (Sharp Roll-Off, Slow Roll-Off). PCM I/F supports up to 768 kHz and DSD I/F supports up to 22.4 MHz.
-
- Evaluation Board - BD34301EKV-EVK-003
--This is a new version Evaluation Board. It is equipped with PCM9211 as a Digital audio Interface Receiver IC.--
BD34301EKV(BD34301EKV-EVK-003) is a 32-bit Stereo Audio D/A Converter with ROHM original sound quality design, realizing excellent performance (SNR: 130 dB (Typ), THD+N: -115 dB (Typ)) suitable for high-end audio. Different type sound is realized by selecting 2 kinds of digital FIR filters (Sharp Roll-Off, Slow Roll-Off). PCM I/F supports up to 768 kHz and DSD I/F supports up to 22.4 MHz.
