LMR1802G-LB
LMR1802G-LB
LMR™ Series, 低雜訊 低偏置電壓 CMOS運算放大器
LMR1802G-LB融合ROHM的“電路設計”、“製程”、“電路佈線”三大類比技術優勢開發而成，是一款等效輸入電壓雜訊密度僅為市場流通產品的1/2左右（1kHz 時2.9nV/√Hz，10Hz 時7.8nV/√Hz）、低雜訊性能具有絕對優勢、感測器訊號檢測性能顯著提升的運算放大器。另外，與低雜訊性能呈矛盾關係的相位邊限和負載容量耐受度也分別實現了業界頂級性能（相位邊限68°，負載容量耐受度500pF），還是一款具備業界頂級的低雜訊性能，並具有卓越的穩定性（不易振盪，易於操作）的運算放大器產品。這使得準確地放大僅幾µV的電壓也成為可能，非常有助於促進需要高精度感測的工控設備以及家電發展。
Product Detail
規格:
Grade
Industrial
Power supply(Min.)[V](+5V=5, +/-5V=10)
2.5
Power supply(Max.)[V](+5V=5, +/-5V=10)
5.5
Channel
1
Circuit Current(Typ.)[mA]
1.1
Input Offset Voltage(Max.)[mV]
0.45
Input Bias Current(Typ.)[nA]
5.0E-4
Slew Rate(Typ.)[V/µS]
1.1
Input Voltage Range [V]
VSS to VDD-1.0
Output Voltage Range [V]
VSS+0.005 to VDD-0.007
Voltage gain(Typ.)[dB]
140.0
Equivalent input noise voltage(Typ.)[nV/√Hz]
7.8
Output current(Typ.)[mA]
3.5
CMRR(Typ.)[dB]
105.0
PSRR(Typ.)[dB]
125.0
GBW(Typ.)[MHz]
3.0
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
功能:
- Long Time Support Product for Industrial Applications.
- Low Input-Referred Noise Voltage Density
- Driving High Capacitive Load
- Full-Swing Output
Supporting Information
概要
「LMR1802G-LB」融合ROHM「電路設計」「電路佈局」「製程」等三大先進類比電源技術優勢研發而成，是一款輸入換算雜音電壓密度（以下簡稱雜訊性能）僅為市面同級產品（以下簡稱傳統產品）的1/2左右（1kHz 時2.9nV/√Hz，10Hz 時7.8nV/√Hz），在低雜訊性能上具有絕對優勢，大幅提升感測器訊號檢測性能的運算放大器。另外，與低雜訊性能呈現衝突關係的相位邊限和負載容量耐受度驅動，也分別實現了業界頂級性能（相位邊限68°，負載容量耐受度500pF），是一款具備業界頂級低雜訊性能，並具有卓越安定性（不易振盪，易於操作）的產品。
※截至2018年7月5日 ROHM調查
特點
低雜訊且更容易運用，具業界最高性能的低雜訊CMOS運算放大器

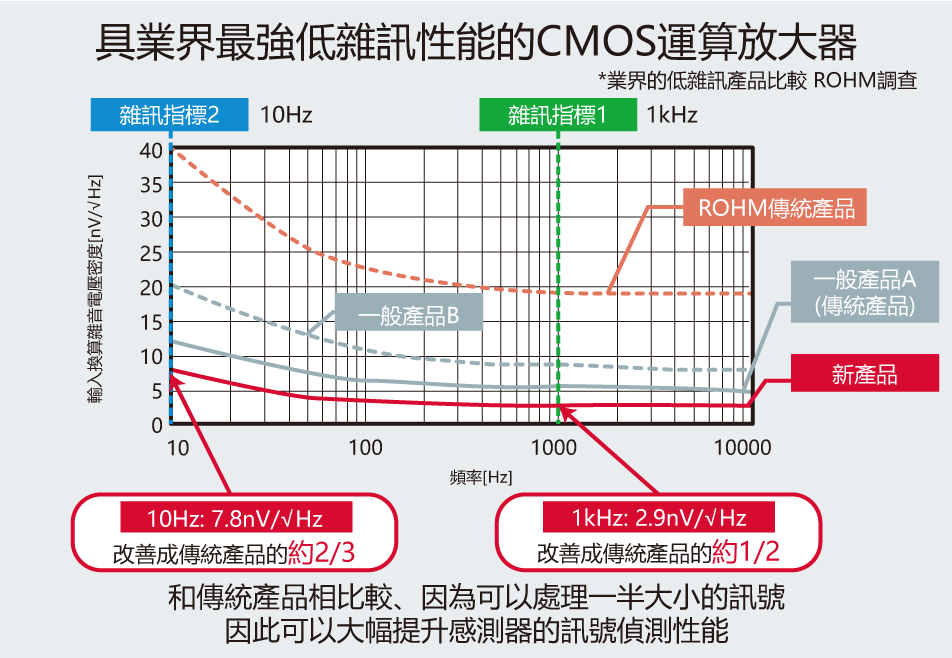

新產品作為融合ROHM的「電路設計（同相輸入電壓新電路）」、「電路佈局（多年積累的類比佈局）」、「製程（為了低雜訊而最佳化）」三大類比技術優勢研發而成的低雜訊CMOS運算放大器，輸入換算雜音電壓密度在1kHz時為2.9nV/√Hz、10Hz時為7.8nV/√Hz，與傳統產品相比雜訊量僅為1/2左右，在低雜訊性能上具有絕對優勢。

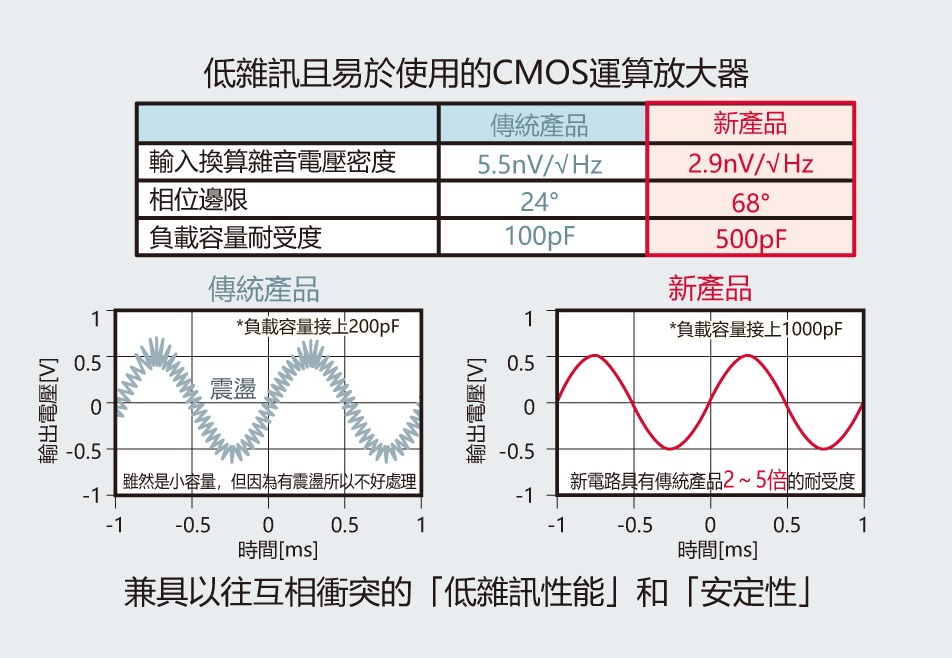

另外，過去在研發運算放大器的低雜訊性能時，存在著相位邊限和負載容量耐受度惡化、容易振盪等電路設計方面的課題。而ROHM在運算放大器的同相輸入電壓上採用了新電路設計，不僅實現了業界頂級的低雜訊性能，還同時兼顧業界頂級的68°相位邊限和500pF負載容量耐受度驅動。
這些都讓感測器的訊號檢測性能有了顯著提升（例如提高至傳統產品的2倍等），即使是僅幾µV的電壓也可準確地放大，非常有助於以「高精度」為賣點的感測器裝置展現出更高性能。

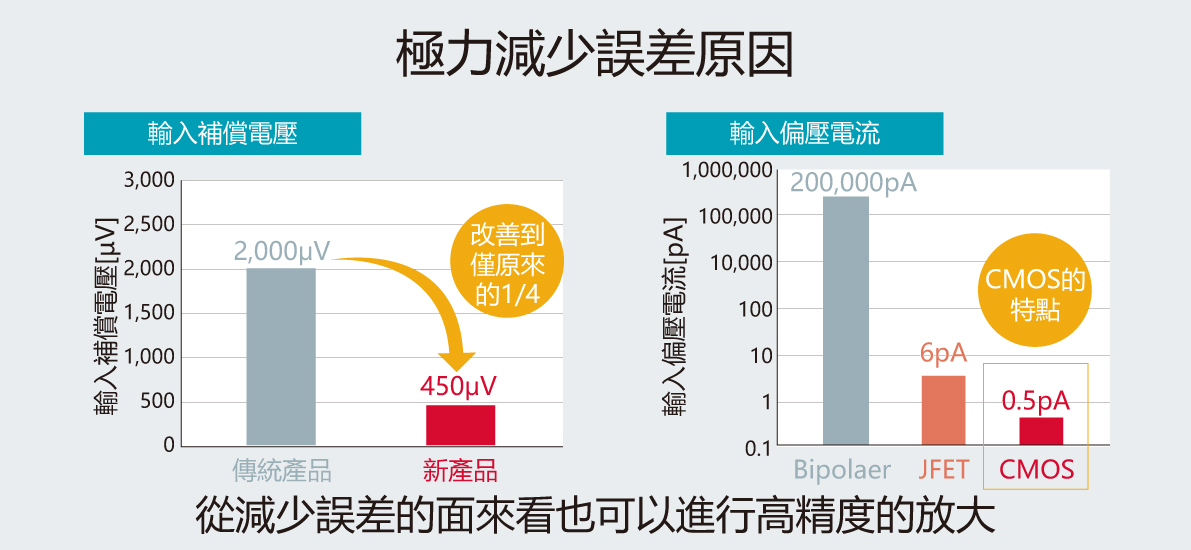

力求降低引發誤差的輸入補償電壓和輸入偏壓電流
運算放大器當輸入電壓為0V時輸出電壓應為0V，不過由於結構原因會產生補償電壓，進而出現誤差。另外，當感測器輸出的電阻較高時，如果運算放大器的輸入偏壓電流較大，將影響到感測器的輸出電壓。這兩點將導致運算放大器產生誤差，所以通常會要求其數值要儘量減少。
新產品的輸入補償電壓僅為450µV（傳統產品的1/4），輸入偏壓電流僅為0.5pA（傳統產品的1/2），從減少誤差的角度來看也可實現高精度的放大運算。
應用範例
- 搭載聲納和光感測器的測距裝置
- 保全系統、紅外線遙控器及夜視鏡等搭載紅外線感測器的裝置
- 電腦硬碟等精密裝置
- 流量計、瓦斯偵測器等設備管理裝置
- 其他搭載感測器並需要高精度檢測的工業裝置、消費性電子產品
名詞解釋
- *1) CMOS (Complementary metal-oxide-semiconductor的縮寫，互補式金屬氧化物半導體的簡稱)
- 與Bipolar雙極型半導體相比，具有輸入電流小、適合低電壓工作的特點。
