ROHM確立業界最小等級※短波長紅外(SWIR)元件量產技術
非常適用於可攜式裝置和穿戴式設備等新領域感測應用
※2023年2月22日ROHM調查
2023年2月22日

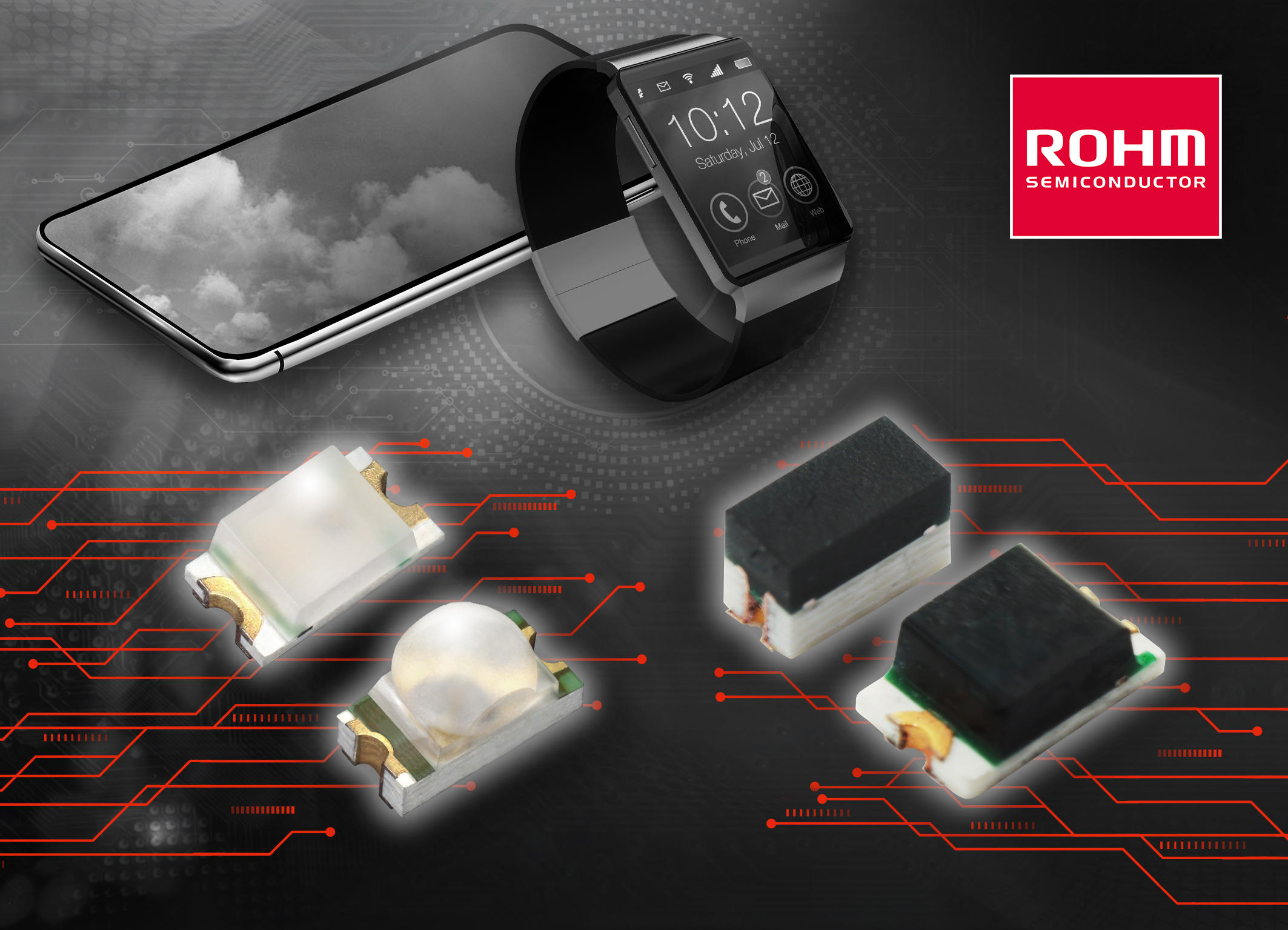

半導體製造商ROHM(總公司:日本京都市)針對需要進行物質檢測的可攜式裝置、穿戴式和聽戴式裝置,確立了1608尺寸(1.6mm×0.8mm)業界最小等級的短波長紅外*1(以下簡稱SWIR:Short Wavelength Infrared)元件量產技術。
SWIR利用水、冰和氣體等吸收特定紅外波長的特性,在感測領域的應用備受期待。這種產品不僅可用來檢測物質的有無和成分的多少,還可以用在醫療領域中血氧濃度和血糖檢測裝置的光源,在食品領域則可用來檢測蔬菜和水果的含水量和含糖量等。在可攜式裝置等感測應用中,還可透過有機EL顯示器進行檢測。此外,該產品在穿戴式裝置健康監測等眾多領域也已開始發揮重要作用。
在此背景下,ROHM利用在可見光LED和近紅外LED等化合物半導體的量產過程中,所累積的生產技術優勢,確立了可實現小型表面封裝1608尺寸SWIR元件(發光,感光)的量產技術。對於發光側的LED,計畫推出不同封裝形狀(模製型、透鏡型)和不同波長(1050nm~1550nm)結合的10款新機型。對於受光側的光電二極體,計畫按封裝(1608 尺寸、20125 尺寸)和光偵測單元的尺寸推出4款新機型。
ROHM預計在2023年3月開始提供應用該技術的SWIR(發光、受光)樣品,致力於透過為小型應用提供更廣泛的物質偵測功能,助力新領域感測技術的發展。
<研發背景>
與近紅外(NIR:Near Infrared)相比,SWIR的波長更長,對物質的穿透性更強,因透射或吸收物質不同,不易受陽光和煙霧等微小粒子的影響,這些特點將有望進一步擴大對有機EL顯示器、水、氣體和葡萄糖等對象物的感測範圍。另一方面,目前業界存在的問題是市場上的SWIR產品多為插裝型,適用於通訊裝置、工業分析裝置等較大型應用,而適用於小型應用的表面安裝型產品較少。
ROHM利用在LED等化合物半導體量產過程中累積的生產技術優勢,確立了1608封裝尺寸業界最小等級SWIR元件的量產技術。
<ROHM短波長紅外(SWIR)元件詳情>

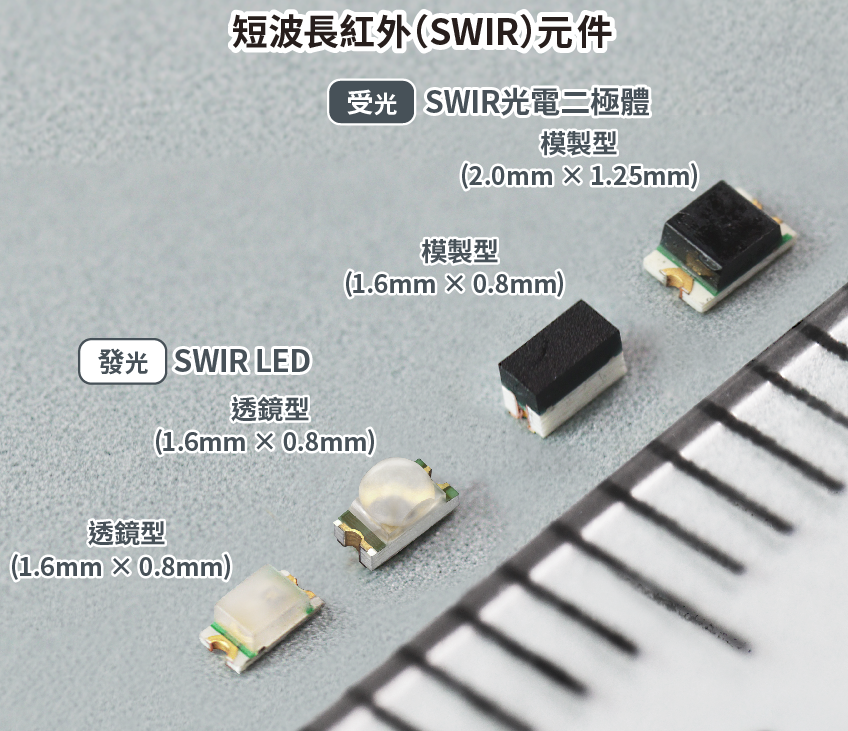

ROHM的SWIR元件(發光、受光)計畫採用業界最小等級的1.6mm×0.8mm表面安裝型封裝。透過小型發光和受光產品的不同組合,不僅可以減少安裝面積,更進一步節省空間,還有助擴大在小型應用中的感測領域運用。
・SWIR LED(發光側)
由於不同物質的偵測波長不同,因此發光側的SWIR LED預計會推出1050nm、1200nm、1300nm、1450nm、1550nm共5種波長的產品,除了常規的模製型產品外,還將推出兩款透鏡型(發光指向角更窄、輻射強度更高)表面安裝型封裝的產品。屆時,透過這些產品的組合預計會推出10款新產品,這將有助擴大偵測範圍,在偵測水、氣體和葡萄糖等物質的有無以及成分分析等應用中發揮重要作用。
・SWIR光電二極體(受光側)
對於受光側的SWIR光電二極體而言,存在一些難以兼顧的參數,比如光的偵測面積較小時,要求響應速度要快,面積較大時要求靈敏度要高。因此,ROHM計畫推出由兩種受光直徑和兩種封裝組合而成、共4款的新機型。客戶可以根據高速響應感測用途和微弱光源感測用途等不同應用需求進行選擇。
<目標應用>
<名詞解釋>
