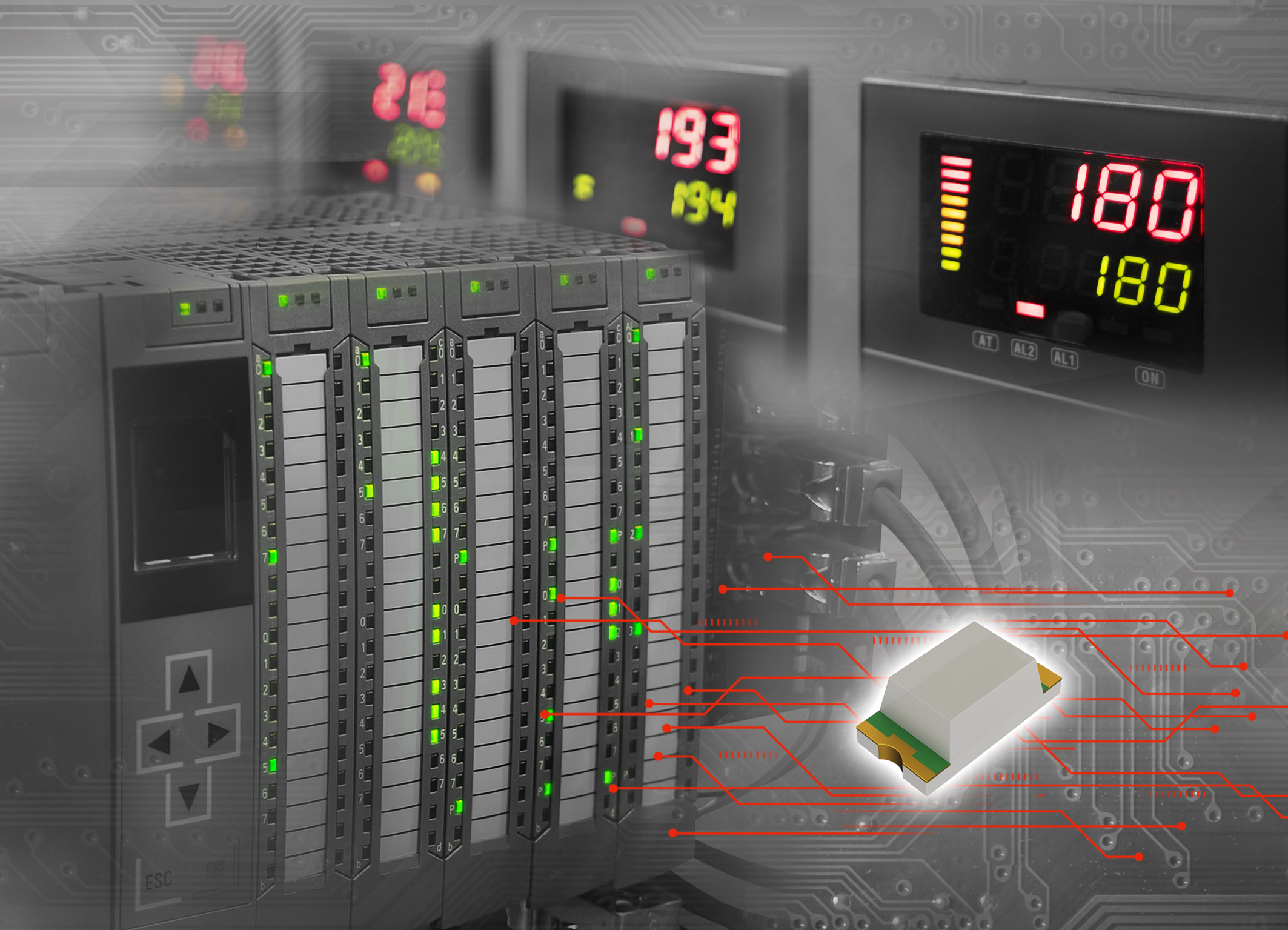

半導體製造商ROHM(總公司:日本京都市)針對包括PLC*1等控制裝置在內的FA裝置*2、數據機和路由器等通訊控制裝置的指示燈和數字顯示,研發出將微發光應用最佳化的1608尺寸(1.6mm×0.8mm)LED「CSL1901系列」。

近年來,隨著LED產品的技術進展,發光效率飛躍性提升,LED的發光強度也不斷提高,因此在一些有相鄰發光部位干擾問題的應用中,設計時就需要做出相對應的調整,使發光強度*3和發光波長*4更適合這些應用。而另一方面,市場也越來越需要符合低電流所需特性的LED產品。
ROHM利用自有元件技術優勢,透過客製化LED的發光層,將低電流驅動的微發光應用最佳化,研發出通用性更高的1608尺寸LED產品。

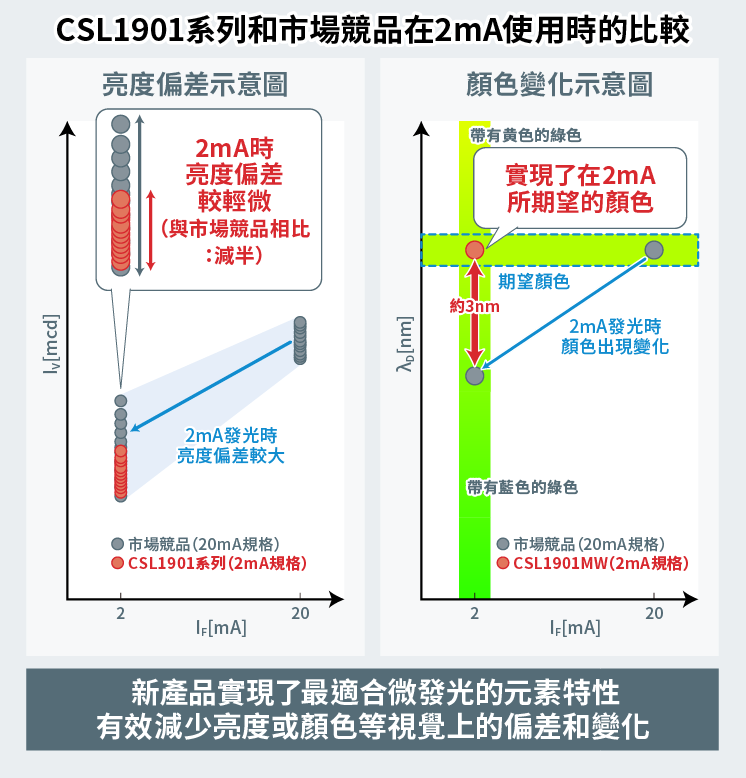

在ROHM自有元件技術優勢下,新產品在2mA發光時實現出色的產品特性,減少了微發光時的亮度和顏色等視覺偏差。有別於一般20mA規格的LED在以低電流發光時,產品之間會有亮度偏差和顏色變化。與市場競品(2mA發光時)相比,新產品的亮度偏差減少了約一半,顏色變化減少了約3nm,有助減少調光設計工時,也有助提高指示燈和數字顯示器的辨識性。此外,產品還採用通用性高的1608尺寸封裝,並涵蓋五種發光顏色,客戶可以根據應用需求或型號變更輕易做更換。
新產品已於2022年7月開始以每月40萬個的規模投入量產(樣品價格90日元/個,未稅),亦可透過電商平台購買。
<產品陣容>
產品型號 | Datasheet | 發光色 | 絕對最大額定值(Ta=25℃) | 電氣光學特性(Ta=25℃) | 封裝尺寸[mm] |
---|
順向電流 IF [mA] | 動作溫度 Topr [℃] | 順向電壓VF Typ. [V] | | 發光波長 λD Typ. [nm] | | 亮度 IV |
---|
順向電流 IF[mA] | 順向電流 IF[mA] | Min. [mcd] | Max. [mcd] | 順向電流 IF[mA] |
---|
CSL1901VW |  | 紅 (Red) | 20 | -40~ +85 | 1.8 | 2 | 630 | 2 | 1.6 | 6.3 | 2 | 1.6×0.8 (t=0.55) |
CSL1901UW |  | 紅 (Red) | 620 | 2.5 | 10.0 |
CSL1901DW |  | 橙 (Orange) | 605 | 6.3 | 25.0 |
CSL1901YW |  | 黃 (Yellow) | 590 | 6.3 | 25.0 |
CSL1901MW |  | 黃綠 (Yellow Green) | 570 | 1.0 | 4.0 |
<應用範例>
・各類應用裝置指示燈、數字顯示器
-FA裝置(PLC等控制裝置)
-機床、製造裝置和檢驗裝置
-數據機和路由器等通訊控制裝置
<名詞解釋>
*1)PLC:Programmable Logic Controller的縮寫,是一種透過程式向輸入輸出設備發出指令,並能進行順序控制的可程式化邏輯控制器。被廣泛應用於工廠等自動控制設備以及各種設備控制領域。
*2)FA設備:Factory Automation的縮寫,用來實現工廠自動化的裝置。
*3)發光強度:表示眼睛從某個方向所看到的亮度,定義了單位立體角內的光通量。單位是cd(燭光、坎德拉)。

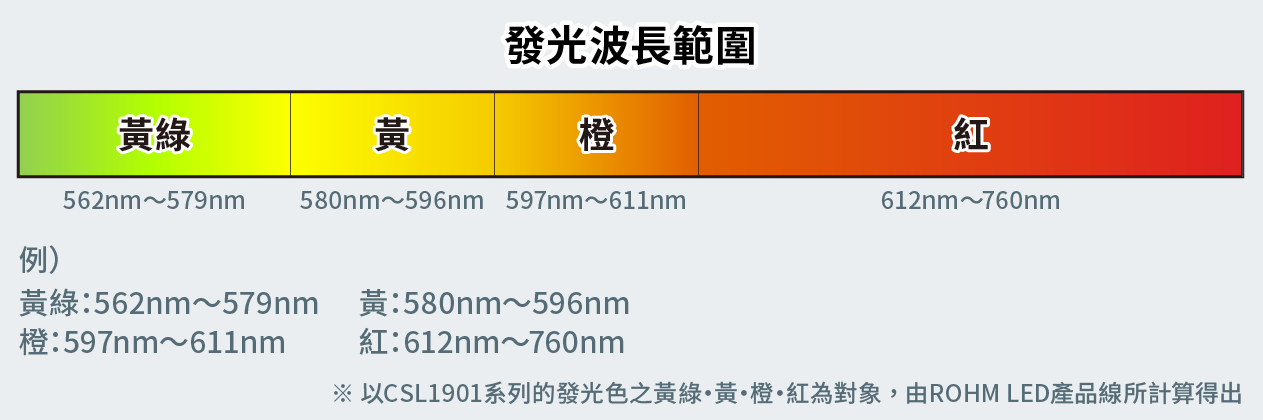

*4)發光波長:在LED領域,通常用相應的波長來表示人眼觀察到的顏色,也稱為“主波長”。單位是nm(奈米)。
ROHM推出適用於微發光應用 可減少亮度及顏色偏差之1608尺寸LED
搭載最適合2mA低電流發光專用元件 有助提高指示燈和數字顯示器辨識性
2022年9月22日
半導體製造商ROHM(總公司:日本京都市)針對包括PLC*1等控制裝置在內的FA裝置*2、數據機和路由器等通訊控制裝置的指示燈和數字顯示,研發出將微發光應用最佳化的1608尺寸(1.6mm×0.8mm)LED「CSL1901系列」。
近年來,隨著LED產品的技術進展,發光效率飛躍性提升,LED的發光強度也不斷提高,因此在一些有相鄰發光部位干擾問題的應用中,設計時就需要做出相對應的調整,使發光強度*3和發光波長*4更適合這些應用。而另一方面,市場也越來越需要符合低電流所需特性的LED產品。
ROHM利用自有元件技術優勢,透過客製化LED的發光層,將低電流驅動的微發光應用最佳化,研發出通用性更高的1608尺寸LED產品。
在ROHM自有元件技術優勢下,新產品在2mA發光時實現出色的產品特性,減少了微發光時的亮度和顏色等視覺偏差。有別於一般20mA規格的LED在以低電流發光時,產品之間會有亮度偏差和顏色變化。與市場競品(2mA發光時)相比,新產品的亮度偏差減少了約一半,顏色變化減少了約3nm,有助減少調光設計工時,也有助提高指示燈和數字顯示器的辨識性。此外,產品還採用通用性高的1608尺寸封裝,並涵蓋五種發光顏色,客戶可以根據應用需求或型號變更輕易做更換。
新產品已於2022年7月開始以每月40萬個的規模投入量產(樣品價格90日元/個,未稅),亦可透過電商平台購買。
<產品陣容>
IF
[mA]
Topr
[℃]
Typ.
[V]
λD
Typ.
[nm]
IV
IF[mA]
IF[mA]
[mcd]
[mcd]
IF[mA]
(Red)
+85
(t=0.55)
(Red)
(Orange)
(Yellow)
(Yellow Green)
<應用範例>
・各類應用裝置指示燈、數字顯示器
-FA裝置(PLC等控制裝置)
-機床、製造裝置和檢驗裝置
-數據機和路由器等通訊控制裝置
<名詞解釋>
*1)PLC:Programmable Logic Controller的縮寫,是一種透過程式向輸入輸出設備發出指令,並能進行順序控制的可程式化邏輯控制器。被廣泛應用於工廠等自動控制設備以及各種設備控制領域。
*2)FA設備:Factory Automation的縮寫,用來實現工廠自動化的裝置。
*3)發光強度:表示眼睛從某個方向所看到的亮度,定義了單位立體角內的光通量。單位是cd(燭光、坎德拉)。
*4)發光波長:在LED領域,通常用相應的波長來表示人眼觀察到的顏色,也稱為“主波長”。單位是nm(奈米)。
