ROHM推出內建新電路之車電LDO穩壓器「BD9xxN1系列」
使用奈法等級超小電容也能安定動作
Nano Cap™技術有效解決電容課題 開啟小型化和安定化新領域

2022年7月27日

BD9xxN1G-C BD9xxN1WG-C

半導體製造商ROHM（總公司：日本京都市）針對汽車動力總成系統、車身和汽車資訊娛樂系統等車電應用一次側（直接連接12V電池）電源，研發出車電LDO穩壓器*1 IC「 BD9xxN1系列(BD950N1G-C、BD933N1G-C、BD900N1G-C、 BD950N1WG-C、BD933N1WG-C、BD900N1WG-C)」。

近年來隨著各類型裝置的電子化進程加速，電子元件的安裝數量也與日俱增，為了減少元件的尺寸和數量，減少用來提高電路穩定性的電容數量的需求也逐漸增加。因此電源電路越來越需要即使電容容量很小，也能安定動作的電源IC，但目前1μF以下的輸出電容量很難確保應用產品所要求的穩定性。
為了解決上述課題，ROHM於2020年確立了用於電源IC的超穩定控制技術「Nano Cap™」。本次LDO穩壓器新產品搭載了Nano Cap™技術，在輸出電容容量非常小的條件下也能安定動作。

車電LDO穩壓器系列新產品搭載了ROHM獨家超穩定控制技術「Nano Cap™」，支援低至100nF（奈法：10的負九次方）的輸出電容量，不到市場競品的1/10，而且，在輸入電壓和負載電流*2波動的情況下，也能實現應用產品所要求的安定動作（輸出電壓波動100mV以內：負載電流波動1mA⇔50mA/1µ秒時）。新產品支援廣範圍的輸出電容量，不僅適用於一般數μF的小型MLCC（積層陶瓷電容）和大容量的電解電容，也適用於傳統應用中很難安定動作的1μF以下的0603尺寸超小型MLCC，因此，不僅有助元件和電路板的小型化，還可以在更廣泛的電容條件下使用，有助減少設計工時。
新產品已於2022年4月開始出售樣品（樣品價格200日元/個，未稅），計畫於2022年8月起暫以每月20萬個的規模投入量產。另外新產品也已經開始透過電商平台進行銷售。
搭載Nano Cap™技術的本系列產品陣容，ROHM計畫到2022年底擴充到22種產品，到2023年底將擴充到46種產品，為解決應用課題有所貢獻。

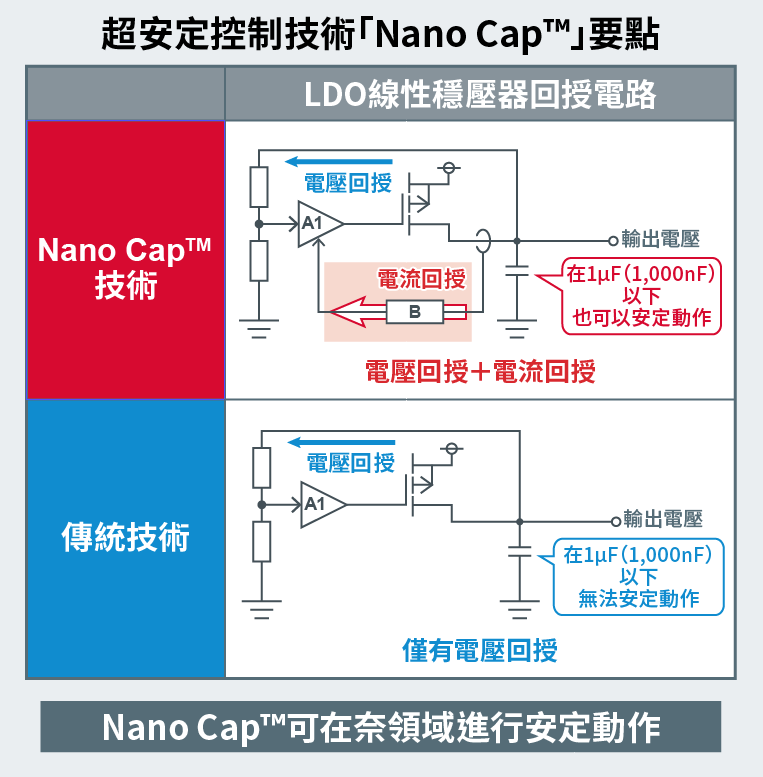

超安定制御技術「Nano Cap」の要点

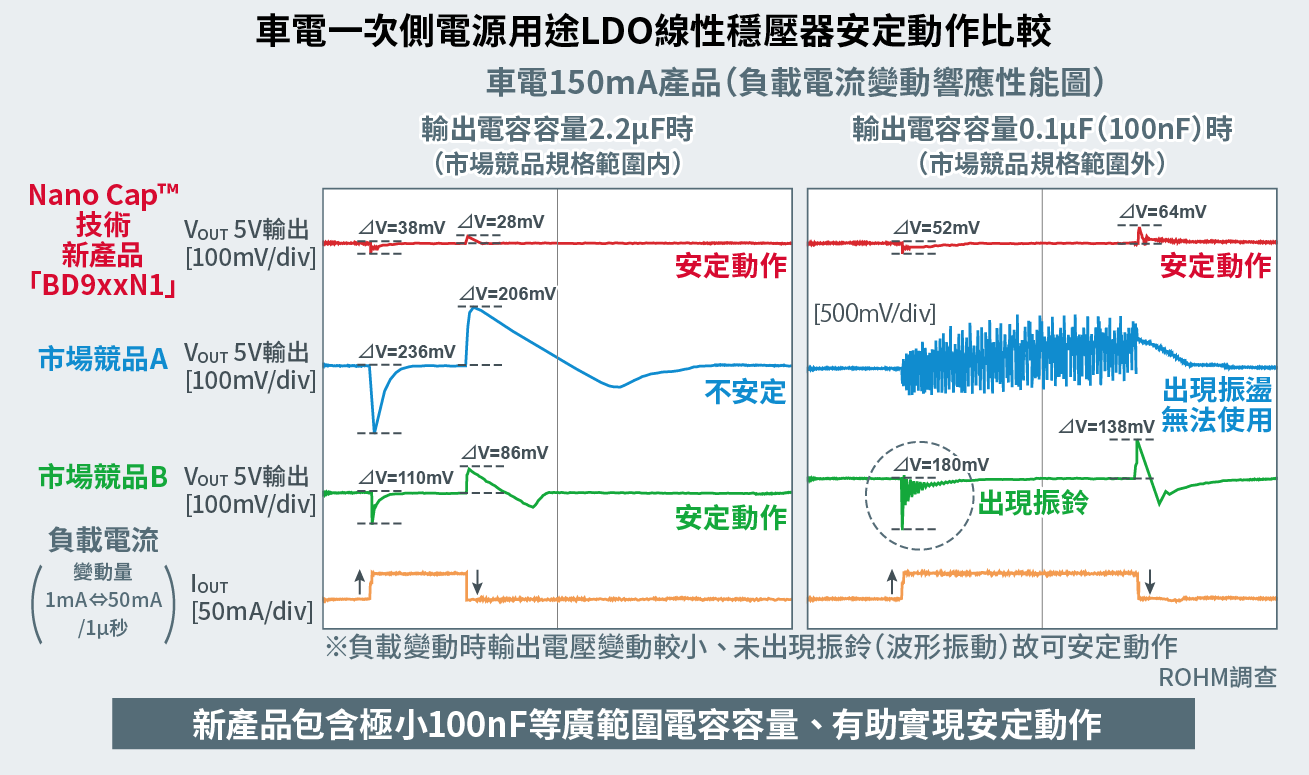

車載プライマリ電源用途LDOレギュレータの安定動作比較

＜關於Nano Cap™＞

Nano Cap™是在ROHM垂直整合生產體制下，融合「電路設計」、 「電路佈線」、 「製程」三大先進類比技術優勢而實現的超穩定控制技術。該技術解決了類比電路中電容相關的穩定運行課題，無論是在汽車和工控領域，還是在消費性電子領域，都有助減少應用設計工時。
https://www.rohm.com.tw/support/nano

Nano Cap

＜新產品詳情＞

「BD9xxN1系列」是車電一次側LDO系列新產品，滿足車電產品125℃以上工作和汽車電子產品可靠性標準「AEC-Q100」的要求，也滿足一次電源輸入電壓40V以上等基本要求。利用超穩定控制技術「Nano Cap™」，新產品能夠支援不到市場競品1/10的100nF輸出電容量，即使在輸入電壓和負載電流波動時，也能實現應用產品要求的穩定性（輸出電壓波動在100mV以內：負載電流波動1mA⇔50mA/1µ秒時）。在支援輸出電容範圍和響應性能等也具優異成績，在業界中是一款各項性能都均衡表現的高性能產品。

車載プライマリ電源用途LDOレギュレータの安定動作比較

ROHM還計畫推出多種輸出電壓和封裝形式，到2022年底將本產品系列擴充至22款產品，到2023年底再增加24款產品，並推出可支援500mA輸出電流的產品，產品系列共計46款產品，持續為解決應用課題有所貢獻。

產品型號輸入電壓
[V]		輸出電壓
[V]		輸出電壓精度
[%]		輸出電流
(Max.)[mA]		輸出電容
容量[µF]		靜態電流
(Typ.)[µA]		輸出停止
開關		動作溫度範圍
Tj[℃]		封裝
[mm]
New BD9xxN1G-C3.0～42.03.3/
5.0/
Adjustable
(1.0～18.0)		±21500.05～47028No-40～+150SSOP5
(2.9×2.8×1.25)
New BD9xxN1WG-CYes
☆BD9xxN1EFJ-CNoHTSOP-J8
(4.9×6.0×1.00)
☆BD9xxN1WEFJ-CYes

※依據輸出電壓不同決定產品型號"xx"(例：3.3V=BD933N～、5.0V=BD950N～、Adjustable=BD900N～)
☆：開發中

＜應用範例＞

  • ◇燃油噴射系統（FI）和胎壓偵測系統（TPMS）等動力總成系統
  • ◇車身控制模組（BCM）等車身系統
  • ◇儀錶板、抬頭顯示器（HUD）等資訊娛樂系統
    除了車電一次側電源應用之外，還適用於其他多種應用領域。

＜支援工具＞

ROHM提供高精度SPICE模型「ROHM Real Model」，在新產品驗證用的模擬模型中，利用ROHM獨家建模技術，忠實再現實際IC的電氣特性和溫度特性，可使模擬值與IC實物完全一致。透過可靠驗證，能有效防止實際試製後的重做情況發生，有助提高應用產品研發效率。

SPICE模型可透過以下ROHM網站進行查詢：

https://www.rohm.com.tw/products/power-management/linear-regulators/single-output-ldo-regulators?page=1&PS_SpiceLink=1.0&VoltageInMax_num=40&SearchWord=bd9#parametricSearch

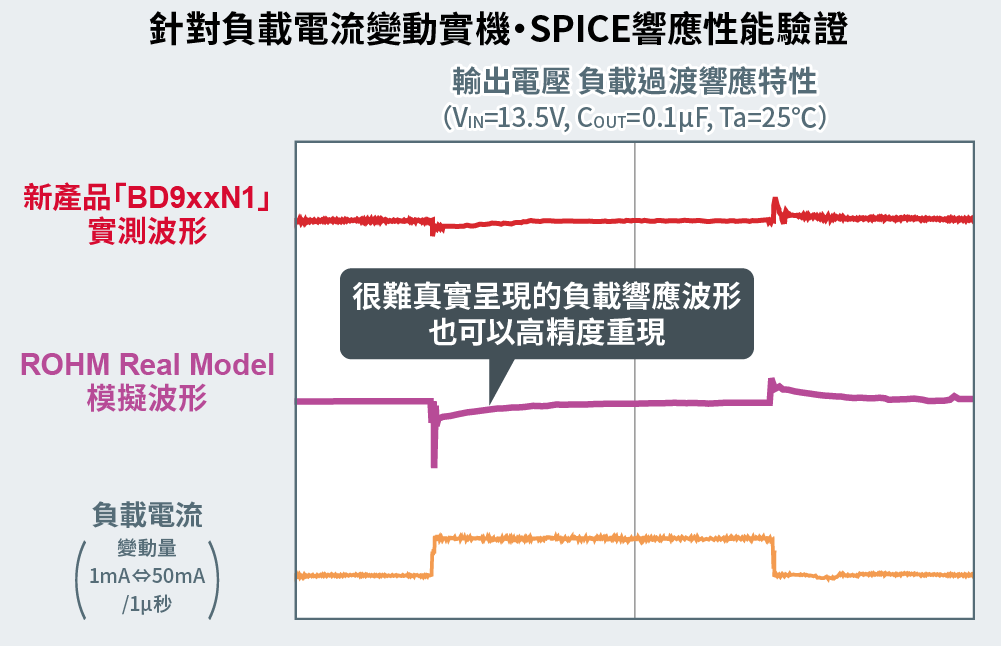

負荷電流変動に対する実機・SPICEの応答性能検証

＜電商平台銷售資訊＞

銷售時間：2022年6月起
銷售產品編號：
BD950N1G-C、BD933N1WG-C、BD900N1G-C

＜名詞解釋＞

*1) LDO穩壓器（Low Drop Out　Regulator / 低壓差穩壓器）
電源IC的一種，將直流（DC）電壓轉換為直流電壓。輸入和輸出的電壓差較低，屬於線性穩壓器（輸入輸出電壓呈線性動作）。與DC/DC轉換IC（開關穩壓器）相比，具有電路結構簡單、雜訊低等特點。
*2) 負載電流、負載響應特性
從電源IC的角度來看，微控制器、感測器等後端電子電路都可以看作是「負載」。當這些負載工作時，會流過電流（負載電流），從而導致電源IC的輸出電壓波動（下降）。負載響應特性是指使負載電流導致波動的電壓復原所需的響應時間和電源的穩定性。
