2018年4月11日
<概要>

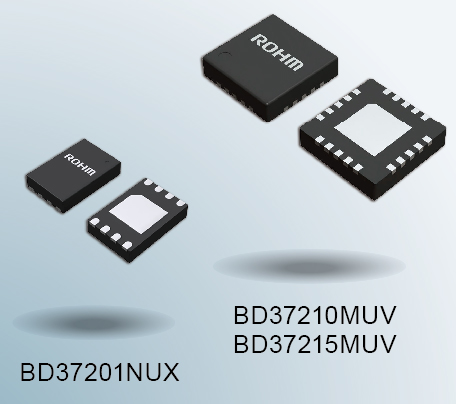

半導體製造商ROHM(總公司:日本國京都市)針對可播放高解析度音源*1)的Hi-Fi高傳真音響*2)設備,開發出為高音質音響音訊元件進行供電的電源IC「BD372xx系列」(BD37201NUX / BD37210MUV / BD37215MUV)。

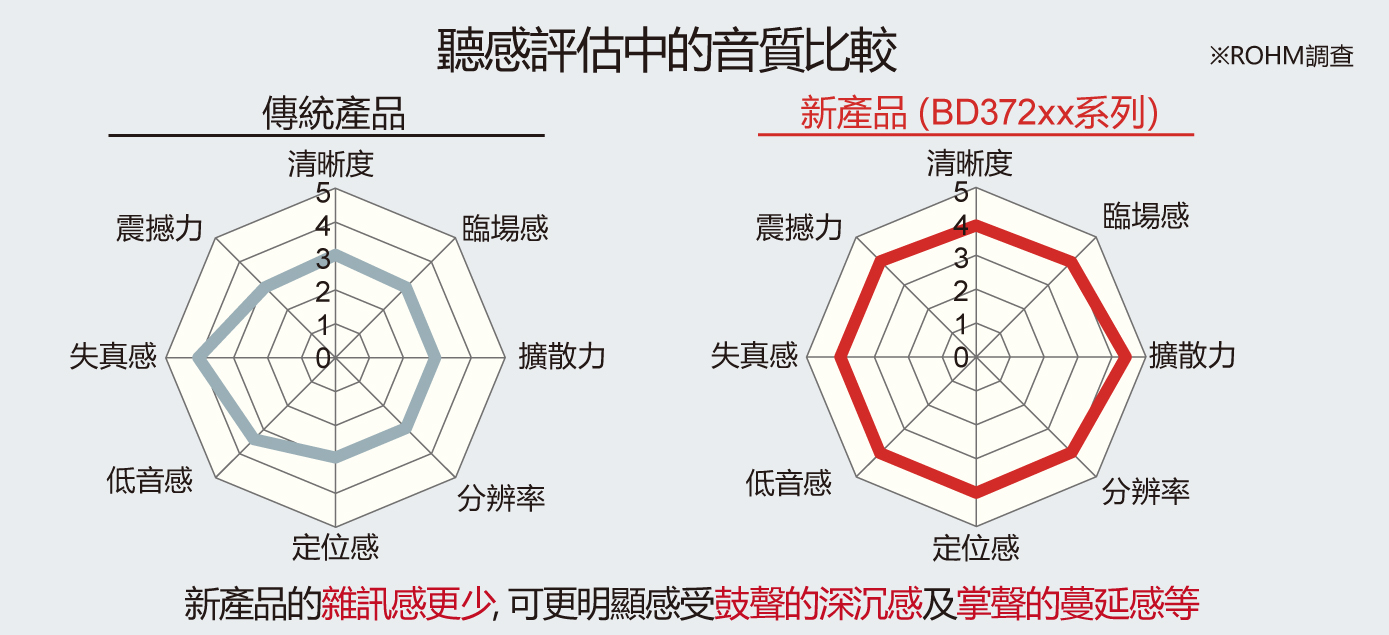

「BD372xx系列」是全球首款適用高音質音響的電源IC,融合ROHM多年累積的電源IC類比設計技術與獨創的音質設計技術優勢所開發而成。產品採用了新開發的高速反應誤差放大電路和低雜訊結構,並通過聽感評估,優化了開發與生產過程中影響音質的參數,來實現最佳音質。在音響設備電源所要求的重要特性上(電壓穩定性,雜訊級別,正負電源的對稱性)都達到了業界頂級的性能。與以往搭載在音響設備中的電源IC相比,可提供極潔淨的電力來源,在高音質需求日益高漲的音響市場上,可通過電源線來提高如聲像(音源的位置,距離感)和解析度(現場感和深度感)等音質。
本產品已於2018年1月開始出售樣品(樣品價格2000日元/個:不含稅),並預計於2018年6月開始以每月10萬個的規模投入量產。前期製程的生產基地為ROHM濱松株式會社(濱松市),後期製程的生產基地為ROHM Electronics Philippines, Inc.(菲律賓)。
<背景>

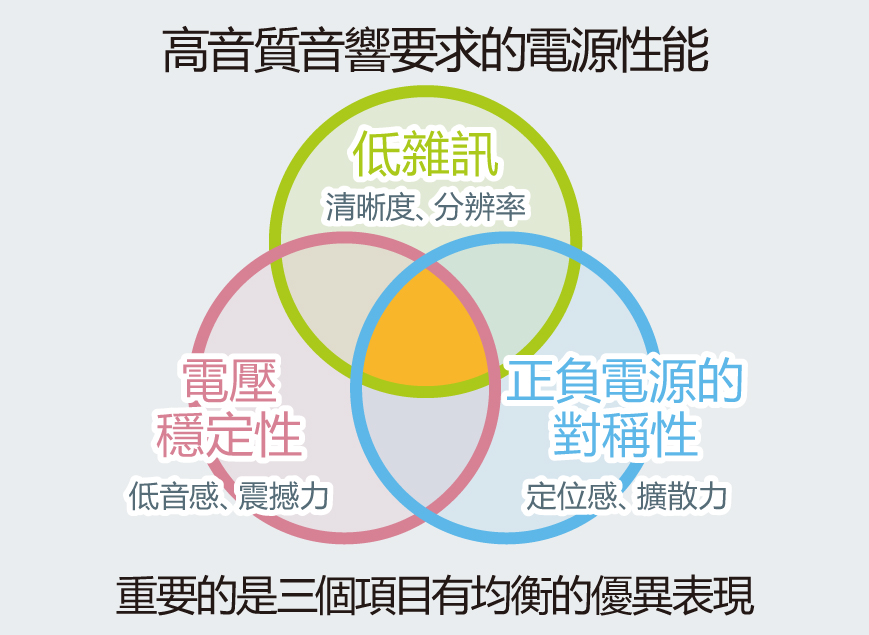

近年來,隨著高解析度音源的普及,對於音響設備和音訊元件要求了更準確的音源資訊表現能力。其中,供電給音訊元件的電源品質對音質的影響非常大,而電源IC也擔負起重要的角色,提供電壓波動小及雜訊小的潔淨電力。要實現潔淨的電力供給,需要三大重要特性(電壓穩定性,雜訊級別,正負電源的對稱性)都能表現優異,然而過去並沒有那樣的電源IC存在,這也成為實現高音質的重大課題。
ROHM活用獨家電源製程工藝,融合了電源IC類比設計技術和獨創的音質設計技術優勢,成功地開發出全世界第一款在此三個重要特性上都表現優異的高音質音響用電源IC。

<特點>
本產品作為全球首款高音質音響用電源IC,具有以下特點。
1.供給潔淨的電力,有助於提高音響設備的音質
1)電壓更穩定,音質更好

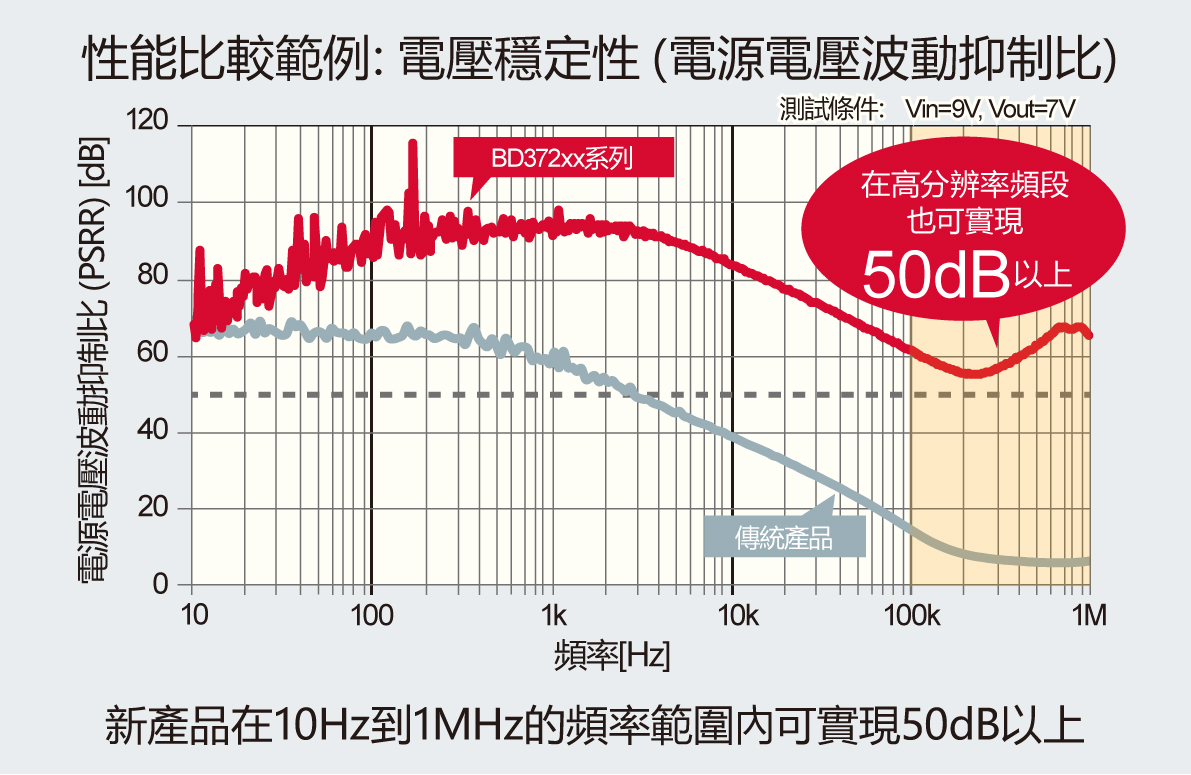

內建新開發並可在更寬頻段高速回應的誤差放大器電路,把輸入電壓和輸出電流的波動對輸出電壓的影響降到最低,可完美呈現音源原本的低音感與震撼力。
2)雜訊更小,音質更好

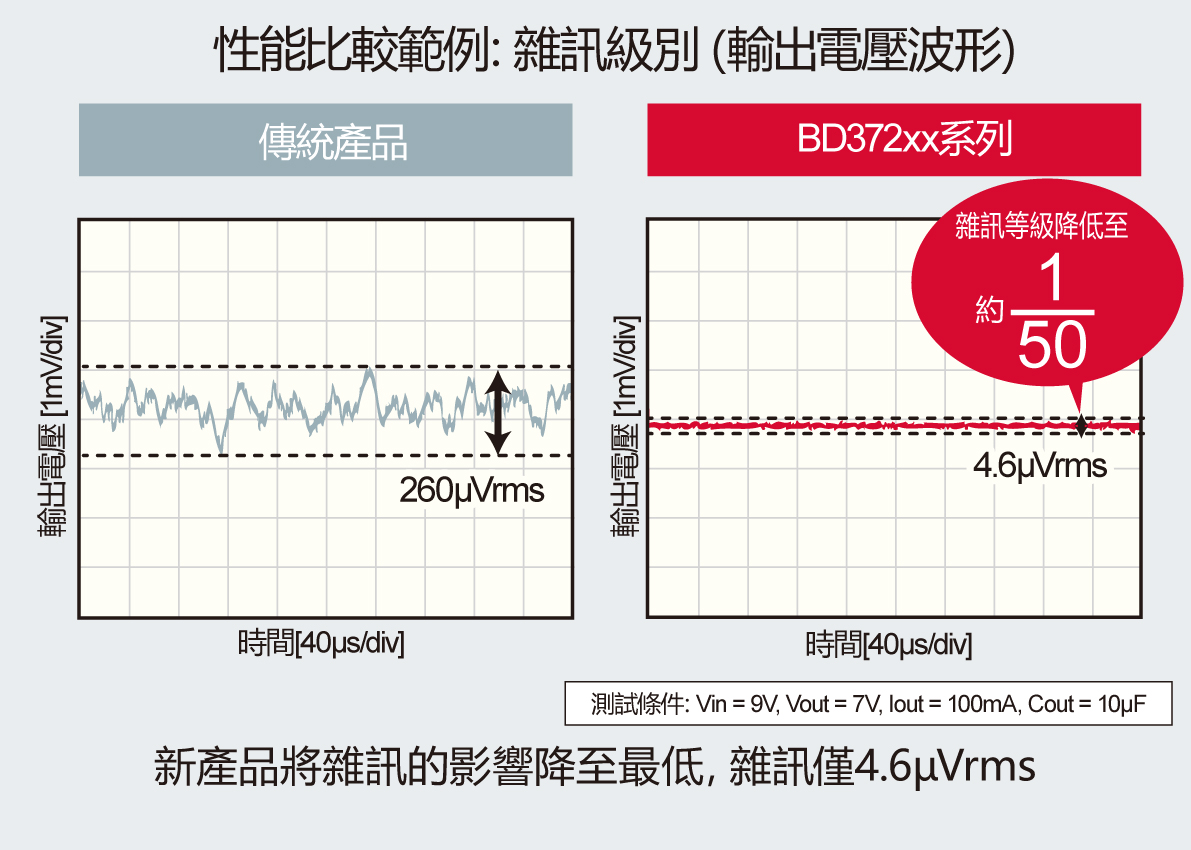

採用可抑制IC內部電路產生雜訊的低雜訊結構,實現僅為以往產品1/50左右的4.6µVrms低雜訊(業界最低)。透過消除雜訊對音質的影響,來呈現高透明度的清晰聲音。
3)正負電源對稱,音質更好
ROHM不僅有正電源,還同時擁有電路結構一致的負電源產品,通過兩者組合使用,在特性方面實現了具有理想對稱性的電源供給。可明確定位聲像,並可表現出聲音的空間傳播力。
2.產品陣容豐富,可滿足高音質音響的需求

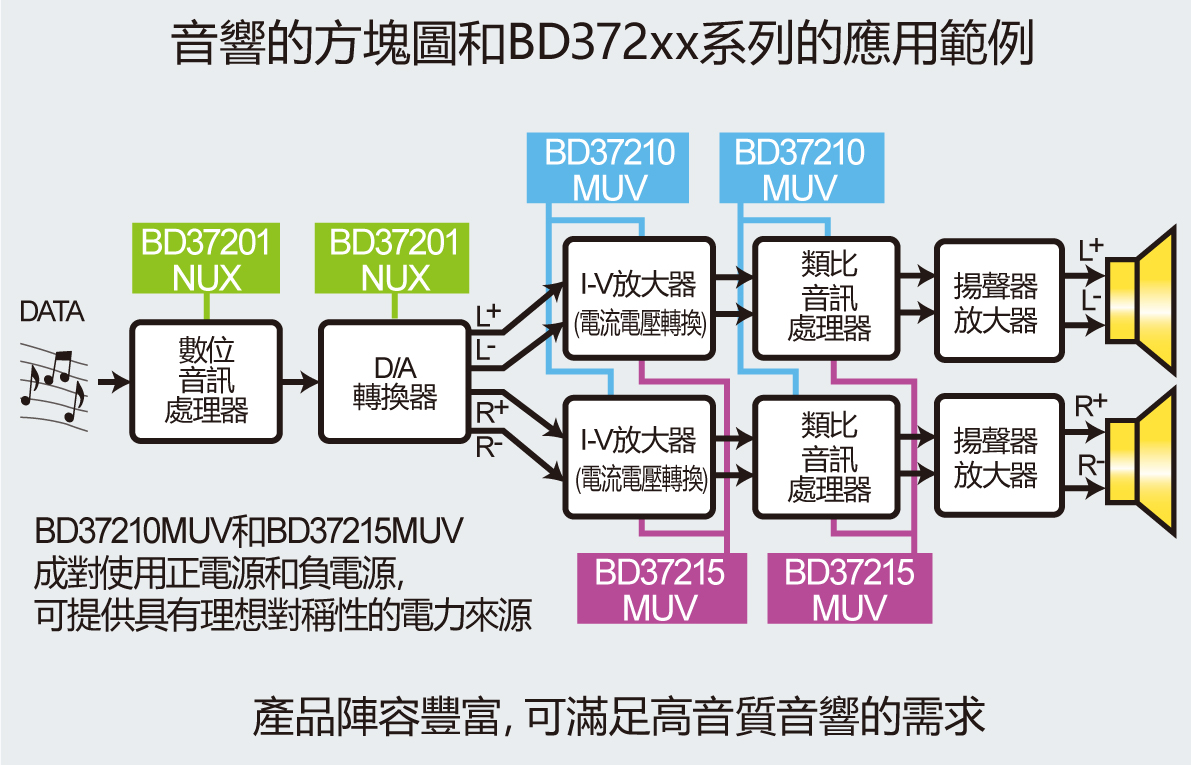

產品陣容包括:最適合用於低電壓下工作的數位元件(DA轉換器、DSP等)的BD37201NUX、最適合用於高電壓或正負兩個電源下工作的類比器件(聲音處理器、電流-電壓轉換放大器等)的BD37210MUV(正電源) 和BD37215MUV(負電源)。未來還會在這些產品的基礎上繼續擴充產品陣容,全力支援音響設備的高音質化。
型號 | 功能 | 輸入電壓範圍 | 輸出電壓 | 消耗電流 | 雜訊等級 | 電源線暫態 | PSRR | 封裝 |
---|
BD37201NUX | 低電壓輸入, 小型封裝 | 2.7V ~ 5.5V | 1.0V ~ 4.5V | 500mA | 4.72µVrms (10Hz~100kHz) | 3mV (1.0V/µsec) | 90dB (1kHz) 50dB≦(10Hz~1MHz) | VSON008X2030 (2.00 x 3.00mm) |
BD37210MUV | 高電壓輸入, 正電源型 | 3.0V ~ 16.0V | 1.0V ~ 15.0V | 1000mA | 4.60µVrms (10Hz~100kHz) | 3mV (1.0V/µsec) | 78dB (1kHz) 50dB≦(10Hz~1MHz) | VQFN020V4040 (4.00 x 4.00mm) |
BD37215MUV | 高電壓輸入, 負電源型 | -16.0V ~ -3.0V | -15.0V ~ -1.0V | -1000mA | 5.10µVrms (10Hz~100kHz) | 3mV (1.0V/µsec) | 90dB (1kHz) 50dB≦(10Hz~1MHz) | VQFN020V4040 (4.00 x 4.00mm) |
<應用範例>
- ◇Hi-Fi音響 ◇家庭音響 ◇可攜式音響 ◇無線揚聲器
- 等需要高音質的所有音響設備
<名詞解釋>
- *1) 高解析度音源(High-resolution Sound Source)
- 一般音樂CD的取樣率為16bit / 44.1kHz,而高解析度音源的取樣率要在24bit/96kHz以上,也就是說,高解析度音源的資訊量比普通音樂CD多非常多,所以能實現高音質播放。
- *2) Hi-Fi(High Fidelity)高傳真音響
- High Fidelity為高傳真之意。是指可忠實呈現音源原有資訊的高音質音響。
