世界最低※消耗電流DC/DC轉換器「BD70522GUL」
集ROHM類比電源技術大成 讓鈕扣電池持續運作十年
2018年3月7日
<概要>
半導體製造商ROHM(總公司:日本國京都市)針對行動裝置、穿戴裝置及IoT設備等靠電池運作的電子設備,研發出世界最低消耗電流的內建MOSFET降壓型DC/DC轉換器*1)「BD70522GUL」。
「BD70522GUL」是為了實現IoT領域中的關鍵議題「讓鈕扣電池持續運作10年」所研發而成的超低功耗電源IC。在ROHM的垂直整合生產體制下,融合「電路設計」「電路佈線」「製程」等三大先進類比電源技術所獨創的Nano Energy技術,實現了世界最低的消耗電流180nA(n為10的負9次方)。這讓待機時的電池運作時間比普通產品長1.4倍※,讓使用CR2025等鈕扣電池的電子設備運作更久。此外,在業界最廣輸出電流範圍內(10μA~500mA,從輕載到重載)也能實現90%以上的功率轉換效率。
本產品已於2017年10月開始出售樣品(樣品價格 300日圓/個:不含稅),並計畫於2018年3月起以月產100萬個的規模投入量產。前段製程的生產據點為ROHM濱松株式會社(日本濱松市),後段製程的生產據點為ROHM Apollo Co., Ltd.(日本行橋市)。
<背景>
近年來,智慧型手機等行動裝置、穿戴裝置及IoT設備等靠電池運作的電子設備已迅速普及。為了提高產品的設計靈活度並確保配置新功能所需要的空間,對於這些產品上所搭載的零件功耗要降到最低,來促成電子設備的小型化並延長電池使用壽命。
ROHM運用類比設計技術和電源系統製程,並發揮垂直整合生產體制的優勢,致力於研發滿足市場需求的電源IC。本次則是研發出搭載超低消耗電流技術「Nano Energy」的全新電源 IC。
<特點>
新產品「BD70522GUL」是以IoT領域中的關鍵議題「讓鈕扣電池持續運作10年」所研發而成的超低功耗降壓型電源IC。產品具備以下特點,協助電池應用長時間運作。
1.利用Nano Energy技術、實現世界最低消耗電流180nA
利用ROHM獨家的新研發控制電路、優化類比元件電源IC佈局、電源系統製程0.35µm的BiCDMOS等先進科技所打造出的超低消耗電流技術「Nano Energy」,實現了世界最低消耗電流180nA,讓應用裝置待機時的電池運作時間比普通產品長1.4倍。(ROHM調查資料)

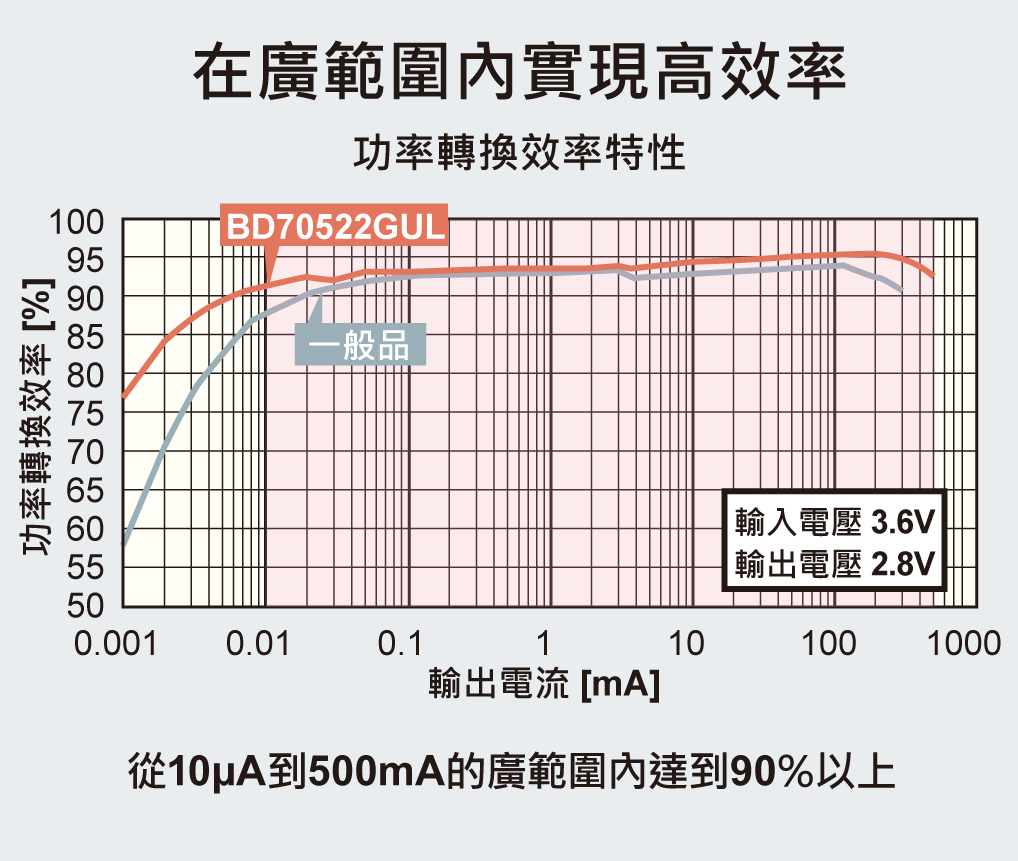

2.在廣範圍內實現高效率
內內建低損耗MOSFET,並搭載了可根據負載電流進行自動無縫切換的Seamless Switching Mode Control(SSMC)功能,在消耗電流1µA以下的DC/DC轉換器中,擁有業界最廣範圍(10μA~500mA)內可實現90%以上的功率轉換效率。
在各種電子設備和應用裝置上都能實現高效率的功率轉換,有助於延長電池的運作時間。
關於Nano Energy技術
Nano Energy是在ROHM的垂直整合生產體制下,融合「電路設計」「電路佈線」「製程」三大先進類比電源技術所獨創的超低消耗電流技術。有助於行動裝置、穿戴裝置及IoT設備等以蓄電池或小型電池應用長時間運作。
<應用範例>
<其他產品規格>
85℃
<名詞解釋>
*1) DC/DC轉換器
為電源IC的一種,將直流(DC)轉換成不同電壓的直流電源。一般而言,有降低電壓的降壓,和升高電壓的升壓。
