ROHM最新小型3W大功率超低阻值分流電阻「PSR100系列」
適用於車電及工控領域,強化大功率應用裝置功效



<概要>

package

半導體製造商ROHM(總公司:日本國京都市)針對車用電子、工業設備等大功率應用裝置的電流檢測需求,推出小型化的「PSR100系列」超低阻值分流電阻。

「PSR100系列」已經從2017年4月開始投入量產,月產量為15萬個。生產工廠為ROHM Integrated Systems (Thailand) Co., Ltd.(泰國)。

<背景>

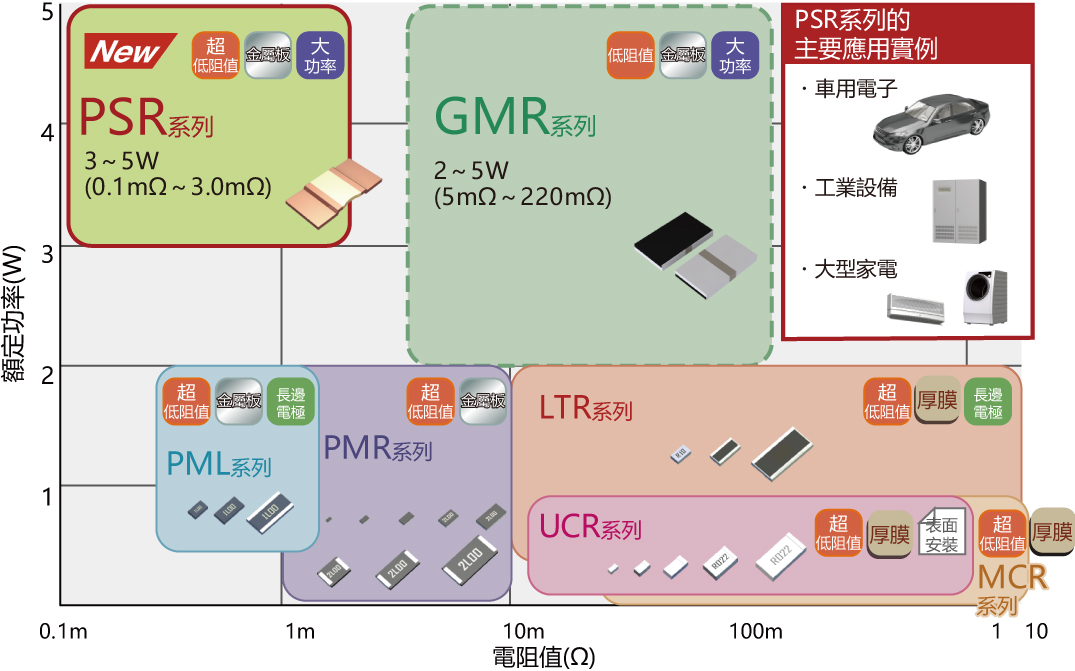

分流電阻主要用來檢測大功率應用裝置的電流,廣泛使用在車用電子和工業設備上。伴隨著電動車的開發風潮,車用小型馬達和ECU的搭載數量與日俱增,對於小型大功率分流電阻的需求也愈來愈高。ROHM在分流電阻領域一直擁有傲人成績,本次再度推出以大功率、超低阻值為特色的「PSR100系列」。

<產品特點>

PSR100系列」採用高性能合金作為電阻體,即使在超低阻值範圍時,仍具備極為優異的電阻溫度係數(TCR)。同時透過獨家精密焊接加工技術,在3W大功率的同時可成功縮小尺寸(6.35×3.05mm),兼顧大功率和小型化兩項優點。

對工作溫度有嚴苛要求的車用電子和工業設備來說,本產品在開發設計上可提供更大的發揮空間,將進一步協助應用裝置的小型化。

<特點>

1.大額定功率3W+小尺寸(6.35×3.05mm)

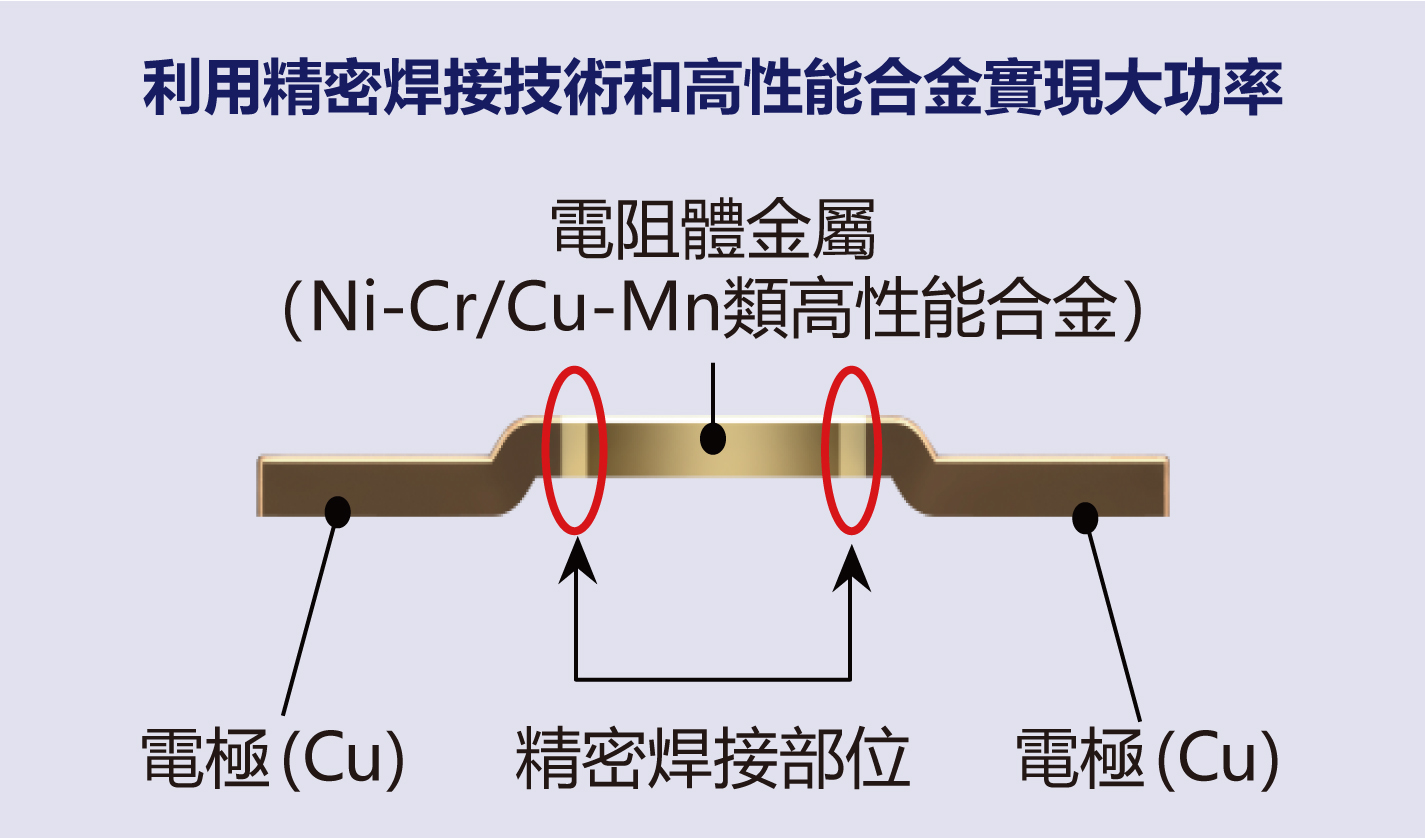

額定功率和產品尺寸往往只能擇一,難以同時兼顧。然而本系列產品使用了ROHM獨家的精密焊接加工技術,即使是6.35×3.05mm這樣的微小尺寸,也能夠進行銅板焊接,實現最優異的散熱構造,成功達到3W大功率及小型化的雙重需求。

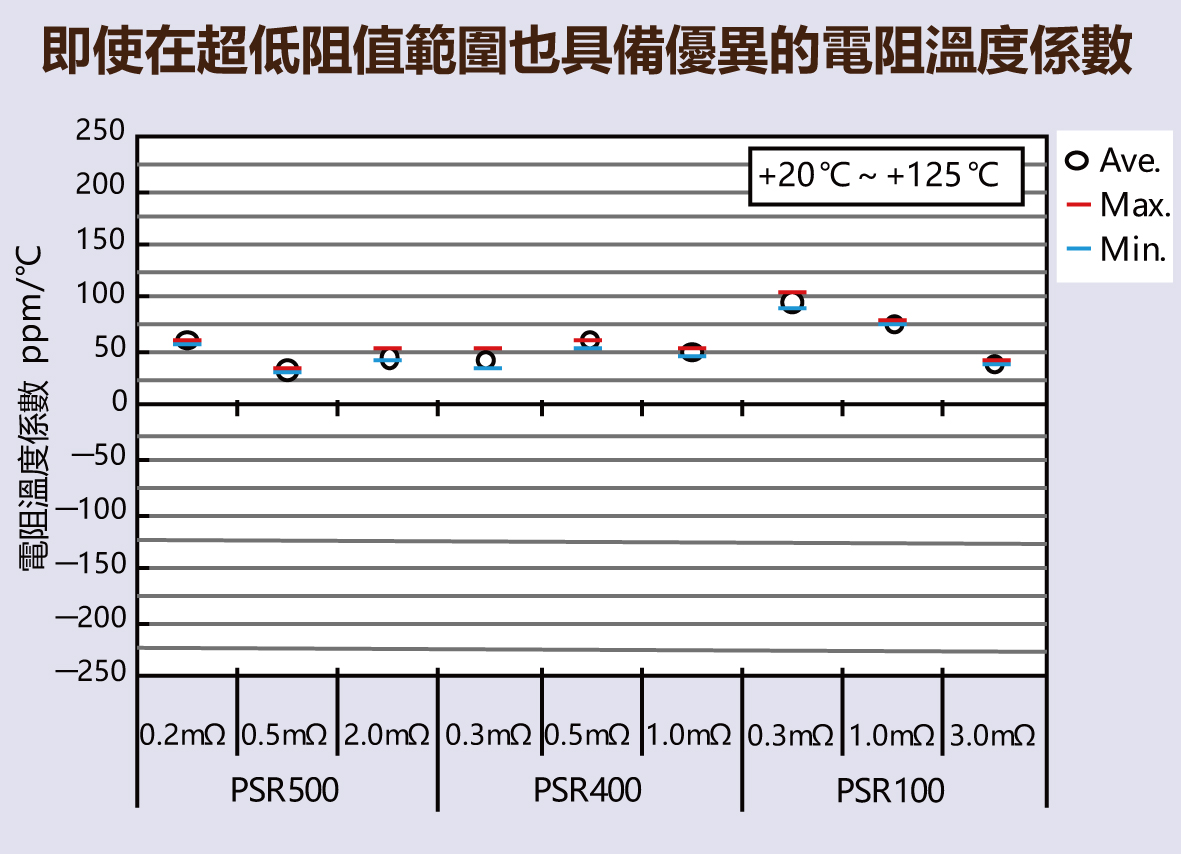

2. 在超低阻值範圍亦擁有優異的電阻溫度係數

一般來說,電阻值越低,電阻溫度係數會變得越大,而PSR系列的電阻體金屬是採用高性能合金,即使是處在超低阻值範圍,仍可實現優異的電阻溫度係數(TCR)。本系列提供了超低阻值0.3mΩ起的多款產品,有助於提升應用裝置的可靠性。



<應用範例>

車用電子:車用充電器、電動壓縮機、EPS
工具機:UPS、基地台

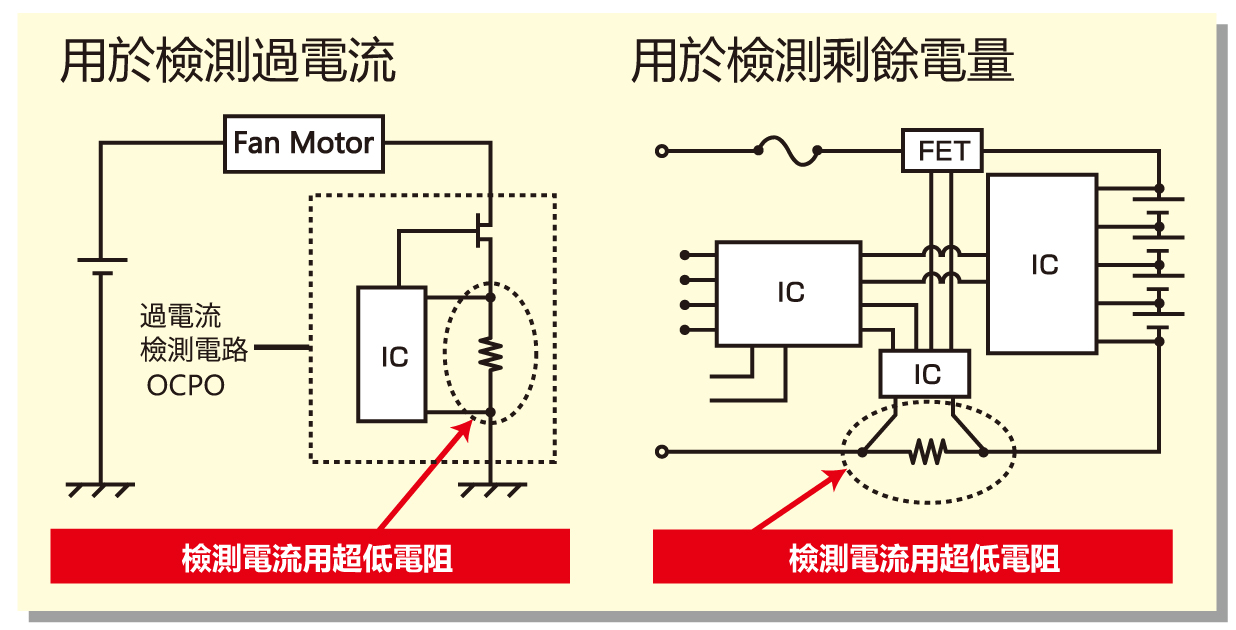

(電路圖範例)

<規格表>

型號尺寸
mm[inch]
額定功率
(+70℃)
阻值公差電阻溫度係數※
(ppm /℃)
電阻值範圍
(mΩ)
環境溫度範圍
(℃)
NewPSR1006.35 x 3.05
[2512]
3WF(±1%)±1500.3-55~+170
±1150.5
±1001.0
±502.0,3.0
PSR40010 x 5.2
[3921]
4WF(±1%)±225☆0.2
±1750.3,0.5
±751.0,2.0,3.0
PSR50015 x 7.75
[5931]
5WF(±1%)±250☆0.1
±2250.2
±1500.3,0.4,0.5
±751.0,2.0

<名詞解釋>

・TCR (Temperature Coefficient of Resistance的簡稱)

即「電阻溫度係數」,該數值愈低,電阻值愈不會因環境溫度變動而發生變化,能防止機器工作效率不一。
