ROHM針對車載48V系統推出全新MOSFET「AG16xFNxx系列」！

半導體製造商ROHM（總公司：日本京都市）針對車載應用日益普及的48V電源系統，開發出80V耐壓MOSFET「AG16xFNxx系列」。

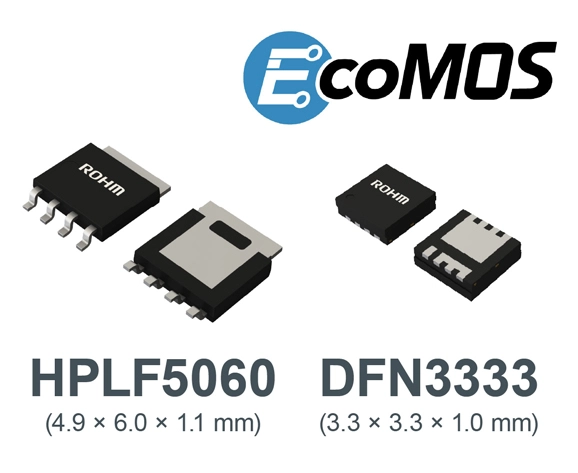

HPLF5060・DFN3333 Image

新產品採用HPLF5060（4.9×6.0mm）和DFN3333（3.3×3.3mm）封裝，比起車載用MOSFET中常見的TO-252（6.6×10.0mm）等封裝，可進一步實現小型化。另外，HPLF5060採用海鷗引腳*1，DFN3333的引腳則採用可潤濕側翼（Wettable Flank）成型技術*2，有助提升電路板安裝可靠性。此外還透過銅夾片鍵合*3技術提升了散熱性能，使新產品能夠支援大電流。該系列產品均符合AEC-Q101車規標準，滿足對車載產品嚴苛的可靠性要求。

從2026年4月起，新產品AG160FNS4FRA（HPLF5060封裝）和AG166FNH7FRA（DFN3333封裝）均已投入量產（樣品價格：500日元/個，未稅），並已開始透過電商平台進行銷售。ROHM計畫在近期進一步擴大上述封裝的產品陣容，並已著手開發TOLG（TO-Leaded with Gullwing）封裝產品（9.9×11.7mm），進一步擴充大功率、高可靠性的80V耐壓MOSFET產品群。

＜開發背景＞

在車載領域，以高階車型為主的汽車對電力的需求不斷成長，可替代過去12V系統的高效供電手段48V系統受到廣泛關注，預計在2030年前後更加普及。為進一步降低損耗，要求相對應的MOSFET是80V耐壓產品，而非一般的100V耐壓產品。為滿足上述需求，ROHM新開發出80V耐壓的MOSFET產品，其兼具小型化和高安裝可靠性，能夠滿足車載市場不斷發展的多樣化需求。

Part No. Data
Sheet		 ch VDSS
[V]		 ID
[A]		 RDS(ON)
(Max.)
(10V)
[mΩ]		 Qg
(10V)
[nC]		 Ciss
[pF]		 Package AEC-Q101
qualified
NewAG160FNS4FRA PDF N 80 120 3.2 53 3910 HPLF5060 Package
HPLF5060		 YES
☆ AG161FNS4FRA - 4.2 44 2880
☆ AG162FNS4FRA - 79 12 15.2 960
☆ AG163FNS4FRA - 32 33 6.8 340
☆ AG165FNH7FRA - N 80 40 7.9 22 1450 DFN3333 Package
DFN3333
New AG166FNH7FRA PDF 11.7 15.2 960
☆ AG167FNH7FRA - 32 33 6.8 340

☆ : Under Development

＜應用示例＞

車載48V系統：主驅逆變器控制電路、馬達、電動水泵浦 等

＜關於EcoMOS™品牌＞

EcoMOS™是ROHM開發的Si功率MOSFET品牌，非常適用於功率元件領域中對節能要求高的應用。EcoMOS™產品陣容豐富，已被廣泛用於家電、工業設備和車載等領域。客戶可根據應用需求，透過雜訊性能和開關性能等各種參數從產品陣容中選擇合適的產品。

EcoMOS™ Logo

EcoMOS™是ROHM Co., Ltd.的商標或註冊商標。

＜名詞解釋＞

*1) 海鷗引腳（Gull-wing Lead）
引腳從封裝兩側向外伸出的封裝形狀。散熱性優異，可提高安裝可靠性。
*2) 可潤濕側翼（Wettable Flank）成型技術
一種底部電極封裝，在引線框架側面進行電鍍加工的技術。利用該技術可提高安裝可靠性。
*3) 銅夾片鍵合（Cu Clip Bonding）
替代傳統上連接晶片和引線框架的引線鍵合方式，而是採用Cu夾片（扁平金屬橋）直接連接的一種技術。
