ROHM推出搭載VCSEL高速高精度近接感測器「RPR-0730」

2025年11月5日

半導體製造商ROHM（總公司：日本京都市）推出一款可檢測高速移動物體的小型高精度近接感測器「RPR-0730」，廣泛適用於包括標籤印表機和輸送裝置在內等消費性電子及工業設備應用。

RPR-0730

隨著工業設備和辦公設備的高性能、多功能及自動化發展，對感測技術的精度提升需求也隨之高漲，特別是標籤印表機、檢體搬送裝置和影印機等應用，除了透過製程優化等提升速度，亦需具備能夠更精準識別目標物的技術，因此導入高速且高精度的近接感測器變得至關重要。為應對上述需求，ROHM推出採用VCSEL作為發光元件、採用光電電晶體為受光元件的類比近接感測器「RPR-0730」。該產品能夠高速且高精度感測傳統LED光源難以識別的微細目標物。

「RPR-0730」是一款反射式小型近接感測器（反射式光電感測器*1）。透過比LED指向性更優異的紅外VCSEL*2作為發光元件，實現了對更微細目標物的檢測。另外透過具有類比輸出功能的光電電晶體*3作為受光元件，實現了10微秒（µs）的高速回應性能。結合上述二大優勢，將能夠高速且精確識別出傳統LED光源難以檢測到的0.1mm寬的微細線體。作為以往數位輸出型產品「RPR-0720」系列的新成員，本產品的應用範圍更加廣泛，其中包括影印機和標籤印表機的列印檢測、馬達和齒輪的旋轉檢測等需要高速感測的應用。

新產品的封裝尺寸非常小，僅2.0mm×1.0mm×0.55mm，並採用可見光截止濾光樹脂，可有效抑制照明和太陽光等干擾光的影響。因此即便在工廠、戶外等光線環境容易改變的場所，也能實現穩定的檢測。另外本產品還可輕鬆安裝在空間狹小的設備（比如輸送裝置內部和精密儀器）中，因此其應用範圍更為廣泛。

新產品已於2025年10月開始量產（樣品價格350日元/個，未稅）。另外新產品也已開始在電商平台銷售。

今後ROHM將利用發光和受光元件的開發技術優勢，繼續開發滿足客戶需求的感測產品，助力各類型設備提高便利性並實現小型化。

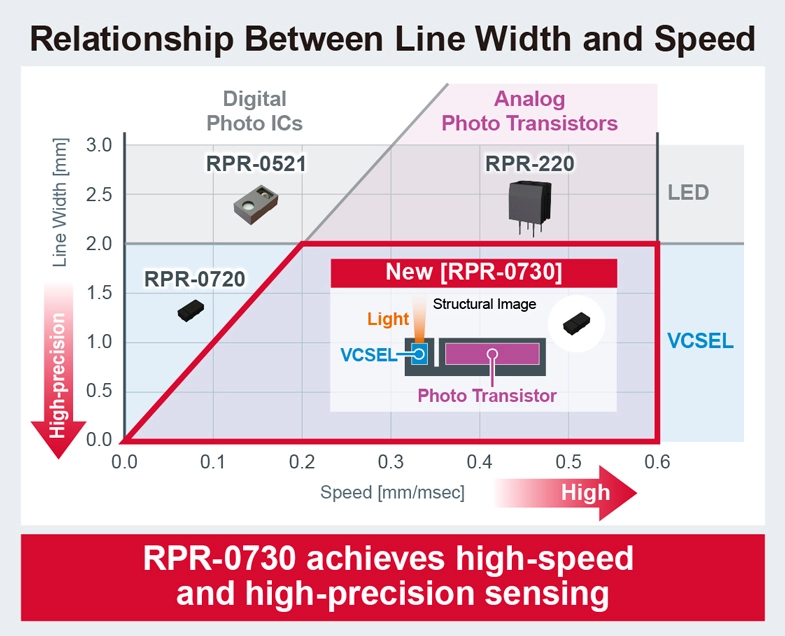

Relationship Between Line Width and Speed

＜產品陣容＞　　

Part No. Data
Sheet		 Light
Emitter		 Receiver Interface Detection
Distance
(Max.)
[mm]		 Light Emitter
Drive Voltage
VVCSELA
[V]		 Receiver
Drive Voltage
VCC
[V]		 Collector
Current
IC
(Typ.)
[mA]		 Leak Current
Ileak
(Max.)
[mA]		 Operating
Temperature
Range
[°C]		 Package
Size
[mm]
NewRPR-0730 PDF VCSEL
(940nm)		 Photo
Transistor		 Analog 10 -※1 -※1 5.7※2 1.1 -30
to
+85		 RPR-0730 Package
2.0×1.0×0.55
RPR-0720 PDF Proximity
Photo IC		 Digital

I2C		 15 2.7
to
4.5
(VCC≤ 2.0V)		 1.7
to
3.6		 - - RPR-0720 Package
2.0×1.0×0.55

※1: Due to the resistor value in the later stage　※2: Detection distance d=3mm

＜應用示例＞

・標籤印表機、影印機、碎紙機的列印檢測和送紙/卡紙檢測等
・輸送設備、自動檢測裝置的行李/樣本等物體檢測、工件位置檢測等
・工業設備用機器人的馬達和齒輪的旋轉檢測等

＜名詞解釋＞

*1) 反射式光電感測器
一種結合發光元件和受光元件的光感測器。透過向目標物照射光線並檢測其反射光強度，可以判斷物體的存在與否或測量距離。
*2) VCSEL
Vertical Cavity Surface Emitting LASER（垂直共振腔面射型雷射）的縮寫。是雷射光源的一種，可以從表面直接發射光的半導體雷射。與LED相比，指向性更好，適合高精度感測應用。最初主要用於光通訊領域，近年來也經常被運用於近接感測器和測距感測器的發光光源。
*3) 光電電晶體
將光訊號轉換為電氣訊號的電晶體型光電轉換元件。集光電二極體與電晶體於一體，透過光來控制基極電流，並輸出被放大的集極電流。
