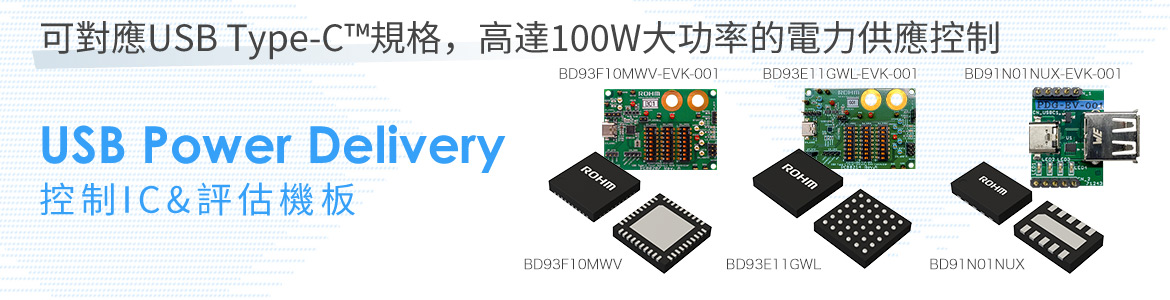

可對應 USB Type-C™ 規格，高達100W大功率的電力供應控制

“BD93FxxMWV/BD93ExxGWL系列”是透過USB Type-C™連接器實現“USB Power Delivery（以下簡稱“USB PD”）”的供受電控制器IC。
“BD93FxxMWV/BD93ExxGWL系列”支援USB Type-C™標準Rev1.3和USBPD標準Rev3.0，可實現高達100W（20V/5A）的供受電。
使用本系列產品，可使以往無法用USB供電的筆記型電腦和電視等大功率設備，實現USB供電驅動。此外，還可以利用大功率供電功能，對電池進行快速充電。
目前有採用MAP QFN封裝的“BD93FxxMWV系列”和採用CSP封裝、更節省面積的“BD93ExxGWL系列”產品。
對於不需要USBPD的15W (5V/3A）以下的USB Type-C受電應用來說，受電能力判斷和受電開關控制IC“BD91N01NUX”是理想的選擇。

FAQ（常見問題）

Q. 什麼是USB Type-C™？
A. 為USB連接器、傳輸線的新規格。和傳統的USB連接器、傳輸線不同，使用時不必區分Host端／Device端，連接器體積也小，正反面都能使用。
Q. 什麼是USB Power Delivery？
A. 使用USB Type-C™連接器、傳輸線時，可以另外選擇對應USB Power Delivery規格。
附加USB Power Delivery功能後，透過USB Type-C™連接器、傳輸線，最大可以接收、供應100W（最大20V/5A）功率。
Q. 所有的Type-C埠都是USB PD嗎？
A. USB Power Delivery是Type-C™功能擴展標準，因此Type-C™不一定都具備USB Power Delivery功能。
未安裝USB Power Delivery的Type-C™埠的輸出電壓僅為5V。但是，與以往的USB不同的是，可以進行最大3A的供電和受電。
Q. 對於可用的Type-C線材有什麼限制嗎？
A. 對於可用的線材沒有限制。另一方面，市場上銷售的很多線材都是3A線材，因此要想通5A的電流，需要帶有嵌入式識別晶片以表明是支援5A電流的線材。如果設備支援5A，線材是3A的，則設備和線材之間會協定將電流抑制在3A，因此可以安全供電。
Q. 請問USB Power Delivery能使用的電壓、電流為多少？
A. 根據USB Power Delivery定義Power Rule。
電壓基準為5V / 9V / 15V / 20V。電流基準為1.5A / 3.0A / 5.0A。
另外選購品方面，可以由使用者自行定義規格，追加自己想要的電壓、電流。
Q. 配備USB Power Delivery的應用裝置普及狀況如何？
A. 截止到2020年，筆記型電腦和智慧手機等大部份的數位設備都已經替換成Type-C™。 此外，2021年9月，歐盟委員會開始立法，要求某些數位設備使用USB Type-C™ 充電，以減少電子廢棄物。因此一般認為除了特定數位設備以外，使用AC適配器的設備將加速更換成為 Type-C™。
Q. ROHM USB Power Delivery Controller IC的特色是？
A. 除了採用高耐壓製程外，它還內建了許多保護系統。 因此，不需要外部保護零件並且可以降低成本。
另外由於韌體固件是在單機運行前提下安裝的，客戶無需自行設計韌體，可有效減少工時。
Q. 是否可以透過更改固件來更改電壓和電流的設置？
A. 對於變更設定的使用者，無需更改固件。使用者希望透過Type-C™、USB Power Delivery使用的電壓和電流（=功率），可以透過LSI的GPIO設定更改為請求頻率高的功率設置。基本上不接受固件更改。
Q. 是是否可以透過外部介面進行控制？
A. BD91N01NUX只是一個輸出，不需要透過介面進行設定。BD93F10MWV和BD93E11GWL是以獨立工作為前提的，因此不允許透過外部介面來控制設定更改。
Q. 請問ROHM各產品陣容的差異。
A.BD93F10MWV：在USB Power Delivery Sink專用Stand-alone上運行，封裝型式為QFN。非常適合安裝在使用5V以上的Sink設備中。
BD93E11GWL：在USB Power Delivery Sink專用Stand-alone上運行，封裝型式為WLCSP。非常適合安裝在使用5V以上的小型設備中。
BD91N01NUX：在Type-C專用Stand-alone上運行。非常適合安裝在僅需要5V的設備中。
Q. 什麼是DFP、DRP、UFP？
A. DFP（Downstream Facing Port）: Data（Host端）/ Power（Source端）
UFP（Upstream Facing Port）: Data（Device端）/ Power（Sink端）
DRP（Dual Role Port）: 可以當作DFP或UFP使用。
但是要注意的是Data Role的DRP，和Power Role的USB-PD DRP意思並不相同。
Q. 是否相容於專有標準的充電方式？
A.以往的專有標準充電方式是代用Type-A中的資料通訊用D±訊號，或將訊號疊加在VBUS上進行快速充電的通訊方式。而Type-C™則使用CC（Configuration Channel）訊號進行通訊，因此不相容專有標準的充電方式。此外，制定和推廣USB標準的USB-IF限制了在Type-C™埠安裝BC1.2和USB PD以外的充電方式。
