BD868D0MUF-C
車載攝像頭用PMIC
BD868D0MUF-C
車載攝像頭用PMIC
PMIC BD868XXMUF-C系列產品內置有一次側DC-DC、兩個二次側DC-DC、CMOS傳感器用的二次側線性穩壓器和圖像傳感電源。該系列IC採用小型封裝VQFN20FV3535，非常適用於需要小型電路板的攝像頭模塊。另外，該系列產品還具有展頻功能，可提供更低噪聲的穩壓輸出。
Product Detail
功能安全:
規格:
ch
4
Vin1(Min.)[V]
4
Vin1(Max.)[V]
18
Output Voltage1 (Min.)[V]
3.3
Output Voltage1 (Max.)[V]
3.3
Output Current Capacity 1 [A]
2
Output Voltage2 (Min.)[V]
1.2
Output Voltage2 (Max.)[V]
1.2
Output Current Capacity 2 [A]
1.2
SW frequency(Max.)[MHz]
2.25
Circuit Current(Typ.)[mA]
5
Serial I/F
I2C
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Package Size [mm]
3.5x3.5 (t=1)
Common Standard
AEC-Q100 (Automotive Grade)
功能:
- AEC-Q100 Qualified(Grade 1)
- ISO 26262 Process Compliant to Support ASIL-B
- Primary Buck DCDC Converter(VO1)
DCDC with Built-in FET
High Efficiency with Synchronous Rectification - Dual Secondary Buck DCDC Converter(VO2, VO3)
DCDC with Built-in FET
High Efficiency with Synchronous Rectification - Secondary LDO(VO4)
- Spread Spectrum Frequency Modulation
- Each Protection Function
- BIST at Startup
- 2-wire Interface communication(I2C protocol)
- GPO terminal for heater driver(BD868B0 base only)
Supporting Information
背景
近年來，隨著ADAS技術的進展，每輛汽車所安裝的車電相機數量也漸漸增加。同時，由於車電相機的故障可能會導致嚴重的事故，因此導入有助預防事故的功能安全理念變得越來越重要。不僅汽車和汽車電子產品製造商，就連半導體等高精度電子元件製造商也需要滿足國際功能安全標準「ISO 26262」的要求。
ROHM已經在2018年透過德國協力廠商認證機構TÜV Rheinland獲得了ISO 26262的研發流程認證。此外於2021年，ROHM更推出了「ComfySIL™」品牌，透過具有功能安全的產品，對使用者和系統的安全、安心與舒適有所貢獻。「BD868xxMUF-C」在ComfySIL™品牌中，也是符合ISO 26262流程的，而且屬於滿足其最高等級「FS process compliant」的產品，有助提高次世代汽車的安全性。
概要

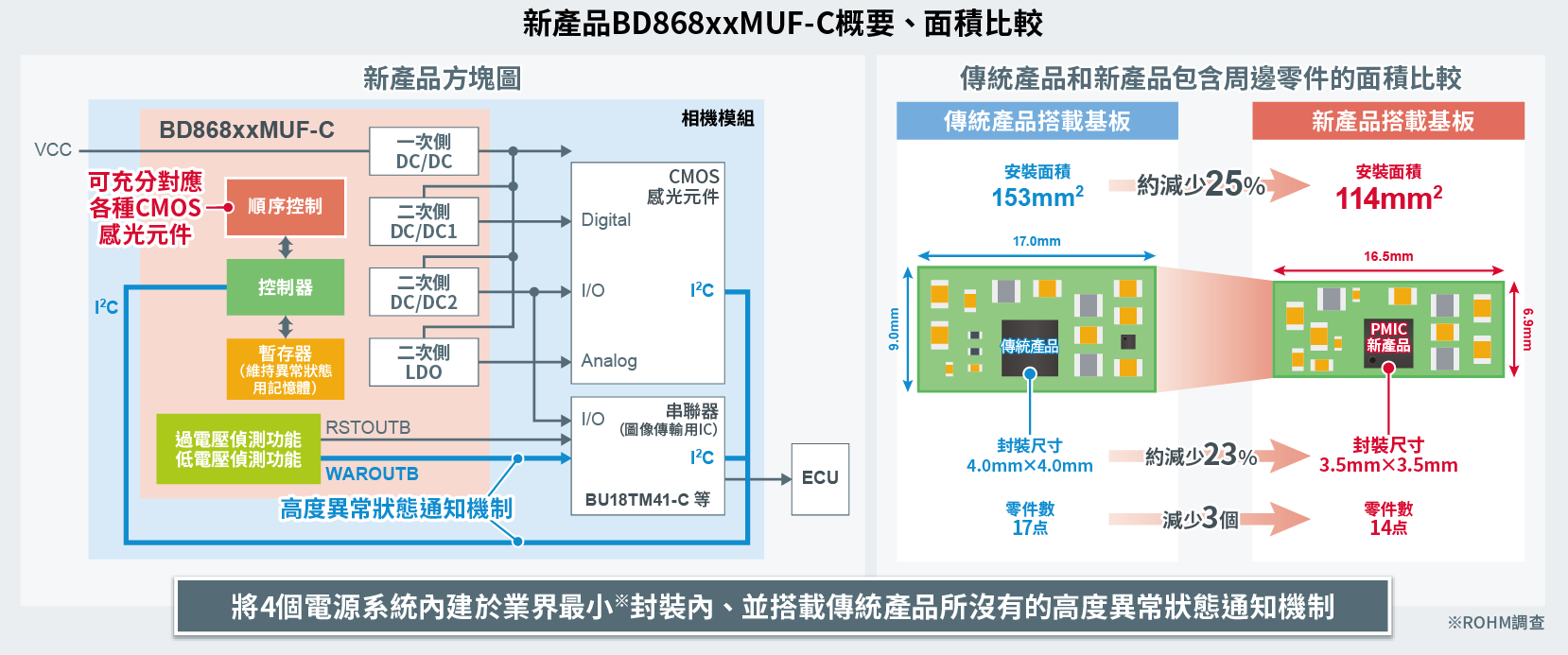

「BD868xxMUF-C」能夠滿足嚴格的功能安全要求，使配備ADAS的下一代汽車所需的安全設計更加容易。此外，在僅為3.5mm×3.5mm的封裝中，還內建車電相機所需的4個電源系統（DC/DC：3個系統、LDO：1個系統），並配備了異常狀態通知機構，可以檢測電壓異常等狀況並透過I2C來回饋。在同等級PMIC中，實現了業界最小尺寸。與傳統產品相比，可減少3個元件，安裝面積可縮減25%，有助車電相機小型化。此外，還可以進行更廣範圍的輸出電壓設定和時序控制設定，滿足各製造商不同CMOS感光元件的不同要求，有助減少開發工時。
應用範例
- 後視相機、周邊監控相機、行車記錄器、駕駛監控系統等
