SMLD12E2N1W
使用壽命長、小型注模貼片LED

SMLD12E2N1W使用壽命長,即使在1000小時後(25℃,IF=20mA),其剩餘發光率也超過90%。

Data Sheet 購買
Data Sheet 購買

Product Detail


料號 | SMLD12E2N1WT86
狀態 | 推薦品
封裝 | SML-D12
單位數量 | 3000
最小包裝數量 | 3000
包裝形式 | Taping
RoHS | Yes

規格:

Package Type

Mini-mold

LED Type

Long Life

Package size[mm]

1.6x0.8 (t=0.55)

Emitting color

Ice-Blue

Luminous Intensity(Single)(Typ.)[mcd]

120.0

Number of Brightness Rank

2

Dominant wave-length λD(Single)(Typ.)[nm]

505.0

Forward Voltage VF (Typ.) [V]

2.9

IF @ VF [mA]

5

Chip Structure

InGaN

Power Dissipation [mW]

66

Operating Temperature[°C]

-40 to +100

Storage Temperature [°C]

-40 to +100

功能:

  • Long life exceeding 90% residual luminous rate even after 1,000hrs (Ta=85℃,IF=20mA)
  • 1608 (0603) size small package

Supporting Information



背景

色彩一直是用來傳遞資訊的重要方法之一,經常被運用於各種日常生活場景中。然而,據說全世界約有2億人屬於難以區分紅色和綠色的P型、D型色覺族群*1,甚至可能由於某些顏色的組合,反而無法準確地傳遞資訊。此外,由於色覺存在個體差異,因此很難去想像對方實際看到的顏色差異和不方便的地方,造成周遭的人也不容易注意到這些不便之處。
在這種情形下,為了能夠將同樣的訊息傳送給更多的人,考量到多元色覺者而採用色彩通用設計的裝置需求正陸續增長。而ROHM所研發的特殊波長(λD:496nm/505nm)藍綠色晶片LED,將有助於改善各類裝置的色彩通用設計,進而解決上述的社會問題。

特點

1.特殊波長藍綠色晶片LED適用於有色彩通用設計※2)需求的裝置

生活中有很多裝置是利用紅色和綠色來傳遞資訊,但對於難以區分紅色和綠色的P型、D型色覺族群來說,用藍綠色和橙色或黃色會更容易辨識。也就是說,使用LED(顏色)傳遞資訊時最重要的就是配色。

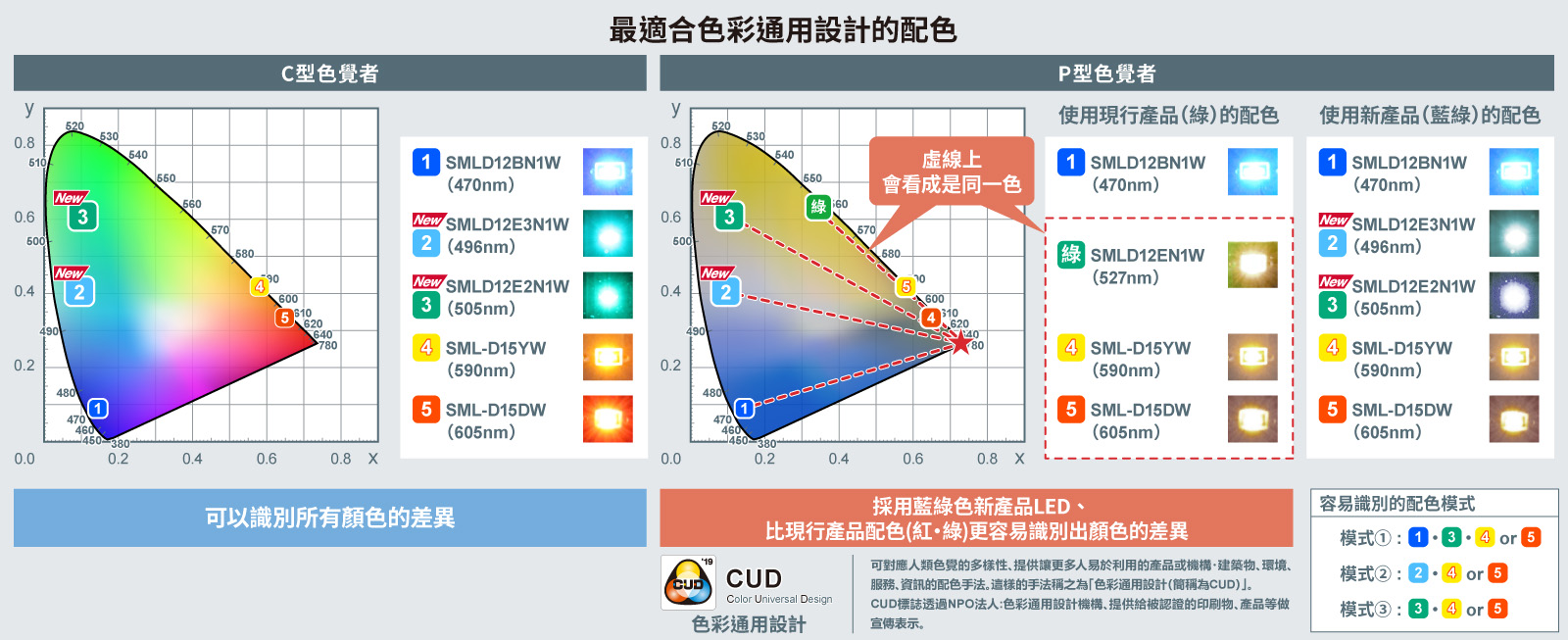

此次成功研發藍綠色LED「SMLD12E2N1W」和「SMLD12E3N1W」,驗證了ROHM生產的藍色LED「SMLD12BN1WT86(λD:470nm)」和暖色系LED「SML-D15YW(λD:590nm)」、「SML-D15DW(λD:605nm)」等色彩在內的配色模式,可讓具不同色彩感知的色覺族群皆能清楚識別,是一款非常適用於色彩通用設計的產品。

2. 新樹脂材質可確保高可靠性

包括「SMLD12E2N1W」和「SMLD12E3N1W」在內,新研發的SMLD12系列產品中採用新樹脂材質,成功改善了傳統採用環氧樹脂和矽樹脂時遇到的問題,因此在要求高可靠性的裝置中也能放心使用。

1)與環氧樹脂相比,壽命延長約20倍

由於SMLD12系列採用的是新樹脂材質,
在通電試驗(25℃,IF20mA,1,000小時通電)中可以保持高亮度。
例如,在相同的光通量條件下,其壽命比環氧樹脂產品長20倍左右。

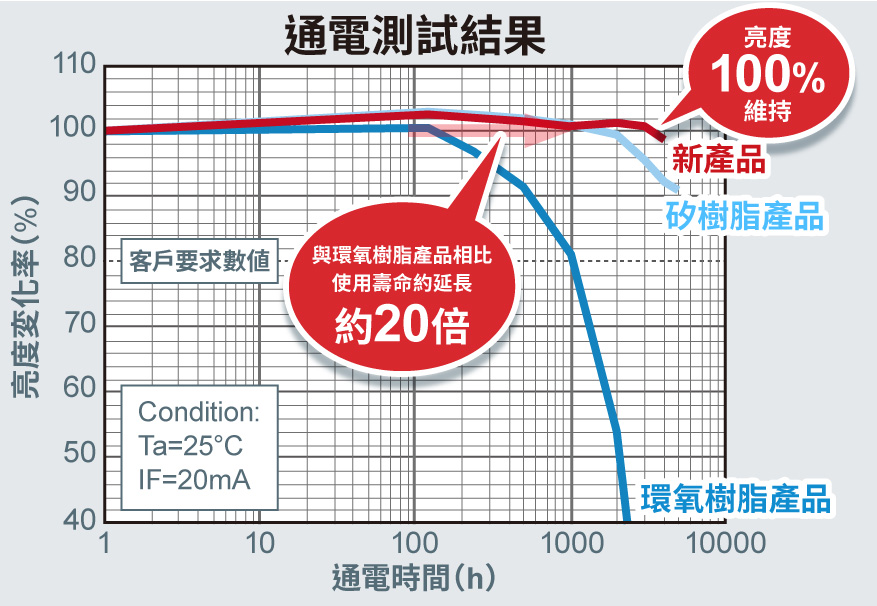

通電試験結果

2)與矽樹脂相比,封膠強度改善約25倍

在直接影響安裝性的注模強度方面,採用新樹脂材質後,
高溫條件(Ta=150℃)下的封膠強度達到了矽樹脂產品的25倍左右,
不僅使得安裝時較少發生問題,更能提高安裝的成功性。

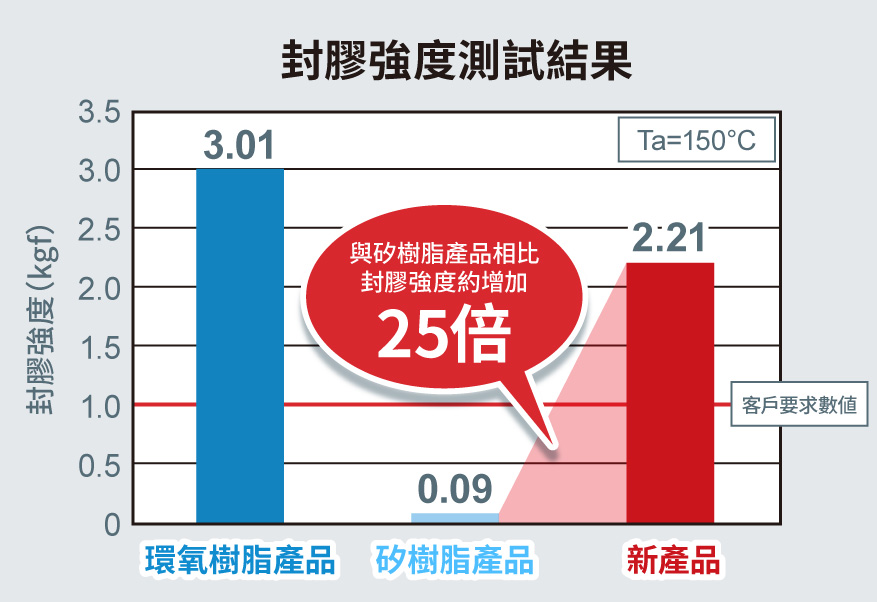

封膠強度改善

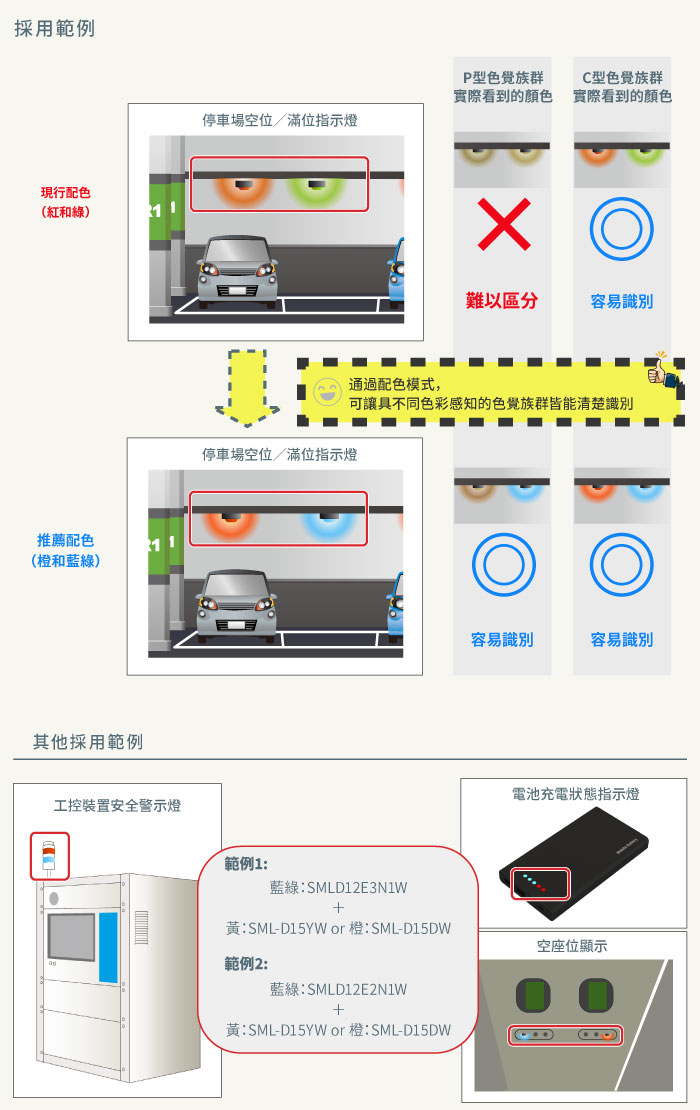

色彩通用設計採用範例

用色彩來傳遞重要資訊的場景中。

  • 火災警報系統操作面板顯示燈
  • 工控裝置安全警示燈
  • 公共運輸資訊告示牌
  • 停車場空位/滿位指示燈
  • 電池充電狀態指示燈
  • 護理師呼叫系統等醫療院所適用裝置顯示面板

採用範例

名詞解釋

*1) 色彩通用設計
考量到各種色覺族群,盡可能向更多人準確傳遞資訊的一種色彩使用方法。

分類 概要
C型(Common) 經過眼科檢查屬於具正常色覺的人,擁有可以感測紅色、綠色、藍色光的三種視覺細胞
P型(Protanope) 強度 : 沒有可感測以紅色光為主的視覺細胞,或無法正常運作
弱度 : 感測紅色光視覺細胞的感度偏向綠色方向
D型(Dueteranope) 強度 : 沒有可感測以綠色光為主的視覺細胞,或無法正常運作
弱度 : 感測綠色光視覺細胞的感度偏向紅色方向
T型(Tritanope) 感測以藍色光為主的視覺細胞失去功能,或功能較弱
A型(Acromatic) 3種功能當中只有其中1種、或者是完全失去功能、或功能較弱

*2) 色彩通用設計機構
簡稱CUDO(Color Universal Design Organization)的日本NPO法人。透過改善社會中的色彩環境,讓不同色覺族群擁有更佳的使用體驗,以“建立人類友善的社會環境”為目標而設立。
