RLD90QZW3
905nm, 75W, 225μm Invisible Pulsed Laser Diode
RLD90QZW3
905nm, 75W, 225μm Invisible Pulsed Laser Diode
RLD90QZW3實現了窄發光寬度，有助於延長檢測距離並提高感測精度。通過採用ROHM自有的結構，實現了高能量轉換效率而且可以減少光波的溫度波動，有助於降低功耗和延長使用壽命。採用行業標準的Φ5.6封裝。非常適用於激光測距儀、自動搬運車（AGV）以及安防應用。
樣品名為RLD90QZW3-00A。
Product Detail
規格:
Wavelength λp[nm]
905
Optical Output Po (Max.Rating)[W]
90
Forward Current IF (Max.Rating)[A]
28
Optical Output Po[W]
75
Threshold Current Ith[A]
0.9
Forward Current IF[A]
23
Forward Voltage VF[V]
11
θ⊥[deg]
25
θ// [deg]
12
Emission area [μｍ x μｍ]
225 x 10
Measurement pulse condition
Pulse width 50ns duty 0.05%
Topr (Max. Rating) [℃]
85
Package Size [mm]
φ5.6
功能:
- Optical output power 75W(Pulse)
- Narrow light emission pattern
- Φ5.6 metal stem
Supporting Information
※2021年7月29日 ROHM調查
背景
近年來，在掃地機器人、AGV和自動駕駛汽車等邁向自動化的應用中，可以準確測量距離和識別空間的LiDAR應用日漸普及。因此，為了能「更遠」、「更準確」以及「功耗更低」檢測到資訊，對於當作光源的雷射二極體性能也出現了更高的要求。
ROHM具備可達成更窄發光幅度的自有專利技術，有助LiDAR支援更遠的距離並確保更高的精度。25W高輸出功率雷射二極體「RLD90QZW5」從2019年開始量產，在以消費性電子領域為主的應用中深受好評，導入成效出眾。此次，為了將應用擴展到市場逐漸成長的工控裝置領域，ROHM研發出了75W高輸出功率的雷射二極體「RLD90QZW3」。
概要

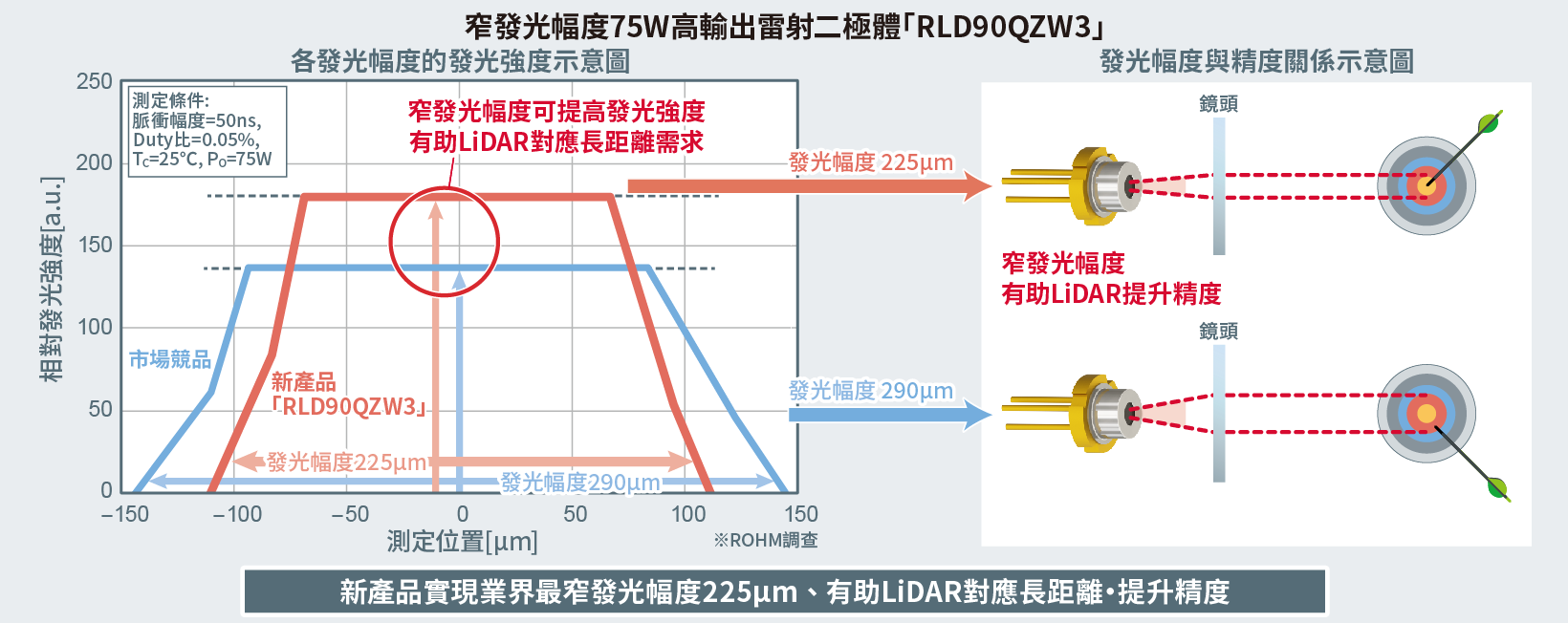

「RLD90QZW3」為一款紅外75W高輸出功率雷射二極體，針對利用3D ToF系統進行測距和空間識別的LiDAR所研發。以ROHM獨家元件研發技術，在業界同等級的輸出功率雷射二極體中，達到了225µm的超窄發光幅度。與290µm的市場競品相比，發光幅度縮減了22%，因此具有高光束性能。同時，透過使發光強度更加均勻，並利用雷射波長較低的溫度依存性，將可穩定發揮高性能，有助LiDAR在各種環境下達成長距離應用和更高精度。此外，與窄發光幅度難以兼具的光電轉換效率，也達到了與市場競品同等的21%（正向電流24A、75W輸出時），因此採用本產品時無需擔心功耗會增加。
特點

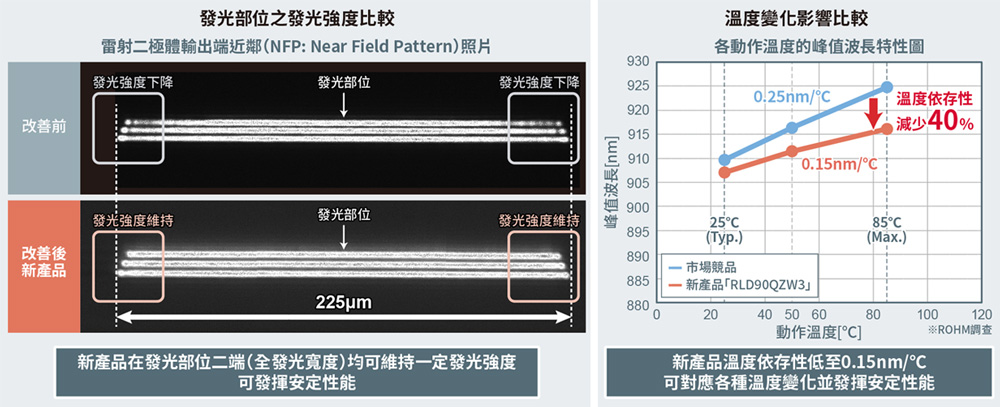

1. 225µm業界最窄發光幅度，有助支援長距離應用及更高精度
「RLD90QZW3」使用了ROHM雷射二極體元件研發相關專利技術，因此當作LiDAR用的75W高輸出功率雷射二極體，具備了225μm的業界最窄發光幅度。另外，也藉由高密度發光達成了高光束性能。此外，除了在整體發光幅度範圍成功使發光強度更均勻外，且雷射波長的溫度依存性低至0.15nm/℃，不易受溫度變化的影響，因此可穩定發揮其性能。
與同等輸出功率、發光幅度290µm、溫度依存性0.25nm/℃的市場競品相比，發光幅度縮減了22%，雷射波長的溫度依存性也可降低40%，因此可支援LiDAR長距離應用；而在測量距離相等的情況下，也有助確保更高精度。
2. 具出色的光電轉換效率（PCE），無需擔心功耗增加
「RLD90QZW3」採用專利技術，在同等輸出功率的產品中，不僅具備了業界最窄發光幅度，而且在與發光幅度難以兼具的光電轉換效率方面，也達到了與市場競品同等的21%（正向電流24A、75W輸出時）。因此，在使用時無需擔心功耗增加。
3. 提供豐富設計資料，全力支援市場導入
為了加快本系列產品的市場導入時程，在ROHM官網上免費提供可評估導入本系列新產品所需的豐富設計資料，其中包括驅動電路設計方法的應用指南、電路板研發用的資料和模擬用模型（SPICE模型、Ray資料）等。
Reference Design / Application Evaluation Kit
-
- Reference Design - REFLD002
- Laser Driver Reference Design with GaN HEMT for High-Resolution LiDAR
The range of uses for LiDAR sensors is expanding to include not only autonomous driving, but also applications in the industrial and infrastructure fields. LiDAR sensors are required to have longer sensing distance and higher resolution, and in addition to improving the characteristics of the laser diode, it is necessary to drive the laser diode at higher speeds and power. ROHM offers a lineup of 905nm high power narrow emission width laser diodes. (RLD90QZWx Series) Reference designs are available that includes EcoGAN™, a next-generation device capable of high-speed drive, along with a high-speed gate driver for GaN HEMTs that contribute to improved LiDAR sensor characteristics (distance and resolution) .
- Enables high-speed driving of laser diodes - a key device in LiDAR applications
- Includes next-gen EcoGaN™ devices
- Built-in high-speed gate driver for GaN HEMTs (BD2311NVX-C)
- Two circuit types: square wave and resonant
