RBQ10BGE10A
100V 10A, TO-252, 共陰極, 低IR肖特基勢壘二極管
RBQ10BGE10A
100V 10A, TO-252, 共陰極, 低IR肖特基勢壘二極管
RBQ10BGE10A是一款非常適用於開關電源應用的低IR肖特基勢壘二極管。
Product Detail
規格:
Configuration
C-Common
Package Code
TO-252AA (D-PAK)
Package(JEITA)
SC-63
Mounting Style
Surface mount
Number of terminal
3
VRM[V]
100
Reverse Voltage VR[V]
100
Average Rectified Forward Current IO[A]
10
IFSM[A]
100
Forward Voltage VF(Max.)[V]
0.77
IF @ Forward Voltage [A]
5
Reverse Current IR(Max.)[mA]
0.08
VR @ Reverse Current[V]
100
Tj[℃]
150
Storage Temperature (Min.)[°C]
-55
Storage Temperature (Max.)[°C]
150
Package Size [mm]
10.0x6.6 (t=2.4)
功能:
- High reliability
- Power mold type
- Cathode common dual type
- Low IR
Supporting Information
背景
在各類應用產品中，一般會使用二極體來進行電路整流和保護。隨著應用產品出現低功耗的需求，比其他二極體效率更高的SBD開始在市場上更受到矚目。另一方面，如果為了追求效率而降低VF，則與之相對的IR將會升高，導致熱失控風險增加，因此在設計電路的過程中，若是使用SBD就需要在VF和IR之間取得平衡。
因此，ROHM不斷追求低VF特性和低IR特性之間的平衡，並進一步加強SBD小型化產品線，也成功以車電市場為主創造出非常優異的業績。ROHM針對已經具量產成果的RBQ系列，著力於大電流、高電壓和小型化，進一步擴大了產品線，可在更廣泛的應用中進行整流和保護的工作。
概要
採用新製程的RBQ系列，晶片性能都得到了大幅度提升，與ROHM傳統產品相比，效率提高了25%。
RBQ系列則具有非常出色的低IR（逆向電流）特性，可在高溫環境下穩定工作，尤其是可以降低SBD常見的熱失控風險。非常適用於需要在高溫環境中工作的汽車動力系統，以及工控裝置的高電壓電源等應用。
特點
1. 具有低IR特性，可在高溫環境下穩定工作

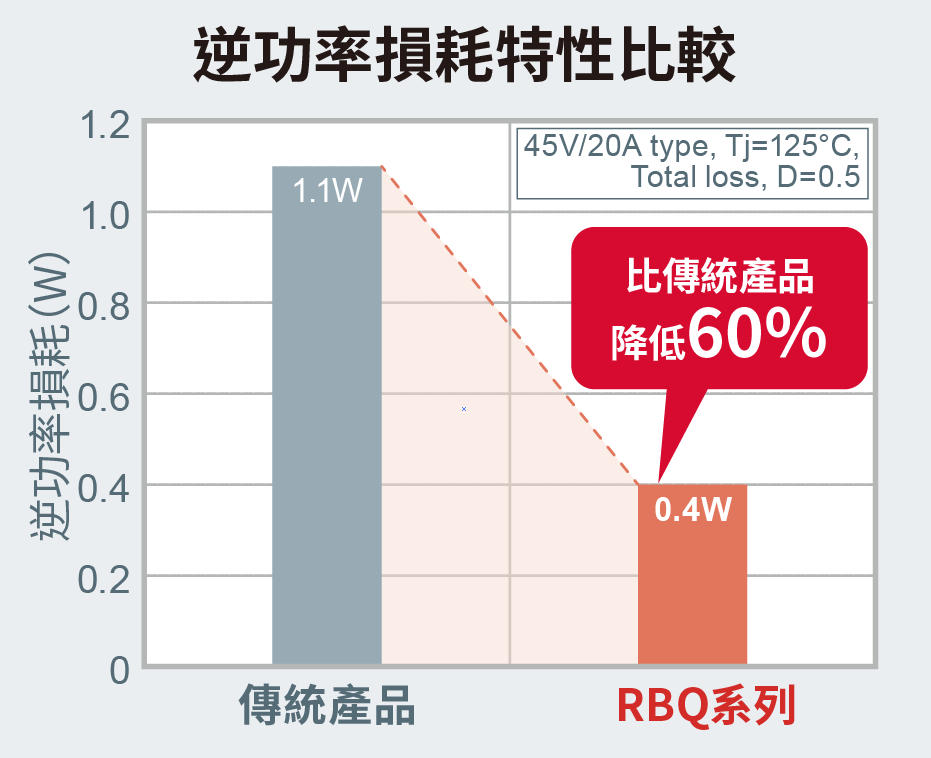

RBQ系列採用ROHM獨創屏障形成技術，成功達到了非常適合切換電源的VF特性和IR特性之間的平衡。與ROHM傳統產品相比，逆功率損耗降低了60%，可進一步降低高溫環境下熱失控的風險。因此，該系列產品非常適用於需要在高溫環境中工作的汽車動力系統和工控裝置電源等應用。
2.新增100V產品，產品系列更完整
在RBQ系列中，增了12款100V產品（消費性電子和車電領域各6款）。目前包括共陰極型和單晶片型產品在內，該系列已達38款產品（耐壓：45V、65V、100V；電流：10A～30A）。
應用範例
- ■RBQ系列
- ・工控裝置電源
- ・音響
- ・筆記型電腦
- ・xEV
- ・引擎ECU
- ・AC/DC、DC/DC電路二次側整流
